83027009100

产品分类: 单芯线缆
厂牌: BELDEN
产品描述: Hook-up Wire 20AWG 30.48m 1.72mm Silver Plated Copper White 300VAC
供应商型号:
供应商:
标准整包数: 0

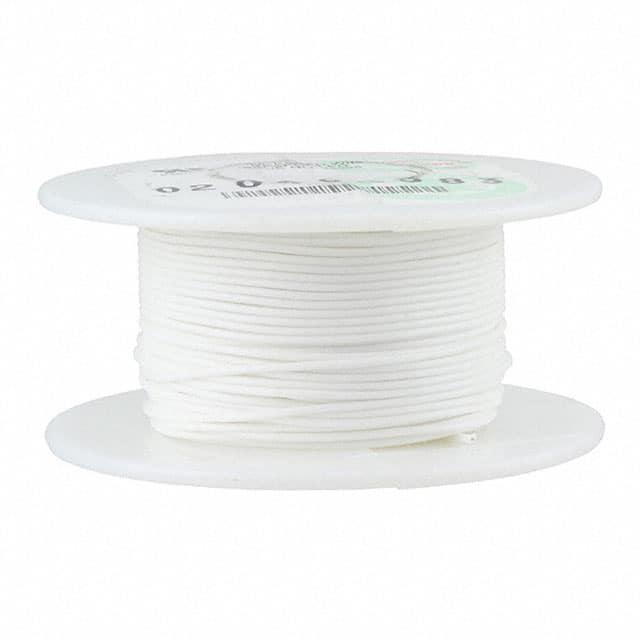

BELDEN 单芯线缆 83027009100

83027009100概述

    高温塑料导线产品技术手册

    产品简介


    本技术手册描述的是83027型号的高温塑料导线,型号为83027的导线产品是一款高品质、高耐温的电线,适用于高温、连接电路及内部电子设备的布线需求。主要特点是使用20AWG(19x32)银镀铜作为导体材料,并采用TFE(聚四氟乙烯)绝缘层,符合UL AWM 1180和MIL-W-16878/5标准,适用于300V到1000V的工作电压,可在高达200℃的温度环境下工作。

    技术参数


    - 导体特性
    - AWG: 20
    - 绞合方式:19x32
    - 材料:银镀铜
    - 导体根数:1
    - 绝缘层
    - 材料:聚四氟乙烯
    - 最大外径:0.068英寸
    - 壁厚:0.015英寸
    - 电气特性
    - 最大推荐电流:6.5A(参照Mil-Std-975M 表3.16)
    - UL描述电压等级:300VRMS
    - MIL-W-16878/5电压等级:1000VRMS
    - 温度范围:UL温度等级为200℃,非UL温度等级同样为200℃
    - 机械特性
    - 每1000英尺电缆的重量:6.2磅
    - 合规标准
    - UL AWM Style 1180
    - NEMA HP3
    - Military MIL-W-16878/5
    - 符合多项环保指令(如EU RoHS)

    产品特点和优势


    - 卓越的耐温性:能够在高达200℃的环境中保持稳定性能,适用于高温应用场景。
    - 高电流承载能力:最大推荐电流达到6.5A,确保导线可以满足大多数高功率设备的需求。
    - UL及军用标准认证:UL AWM 1180 和 MIL-W-16878/5双认证,保证了产品的可靠性和安全性。
    - 多种颜色选择:提供黑色、蓝色、棕色、绿色、橙色、红色、紫色、白色和黄色等多种颜色选择,便于用户根据不同场合需求选择合适的线缆颜色。
    - 环保合规:符合多个国际环保标准,如RoHS、WEEE等,适用于各种环保法规严格的应用场景。

    应用案例和使用建议


    - 应用案例:常用于计算机和电子设备内部的布线,尤其是需要在较高温度下运行的工业设备。如用于汽车发动机舱内的传感器连接、医疗设备的电源连接等。
    - 使用建议:由于该导线具有良好的耐高温性,可以在高温环境下进行布线,但应确保布线环境不超过200℃;在选择导线时,根据具体电流要求选择合适的线缆截面,以确保电流传输的安全性和稳定性。

    兼容性和支持


    - 兼容性:83027型号导线可与大多数标准的连接器和其他电线兼容,广泛应用于各种电子设备中。
    - 厂商支持:Belden公司提供全方位的技术支持和售后服务,包括安装指导、使用培训、故障排除和技术文档更新等服务,确保用户能够顺利使用该产品并解决问题。

    常见问题与解决方案


    1. 问:如何确定该导线适合我需要的应用?
    - 答:首先检查应用环境的温度和电压需求,确认符合200℃温度范围和300V至1000V的工作电压范围后,即可考虑选用。
    2. 问:如果在安装过程中发现线材无法顺利通过线管,该如何处理?
    - 答:建议使用润滑剂帮助导线通过线管,避免硬拉导致导线损坏;如问题依旧,可能是因为线管过小或存在障碍物,此时应更换更大尺寸的线管或清除障碍物后再试。

    总结和推荐


    83027型号高温塑料导线凭借其出色的耐温性能、高电流承载能力和广泛的认证合规性,使其成为高温环境下的理想选择。无论是计算机内部布线还是工业设备中,其可靠的表现都值得信赖。然而,在购买前请务必仔细检查自己的应用需求是否完全符合导线的技术规格,以确保最佳效果。综上所述,强烈推荐这款83027型号导线给所有寻求高温环境下高性能导线解决方案的用户。

83027009100参数

参数
100.0' (30.5m)
零件状态 在售
