8450 0101000

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Belden 线路电平低压信号线 音频线, 8450系列, 2芯屏蔽, 0.33 mm2线规, 黑色
供应商型号: 566-8450-1000
供应商: Mouser
标准整包数: 1

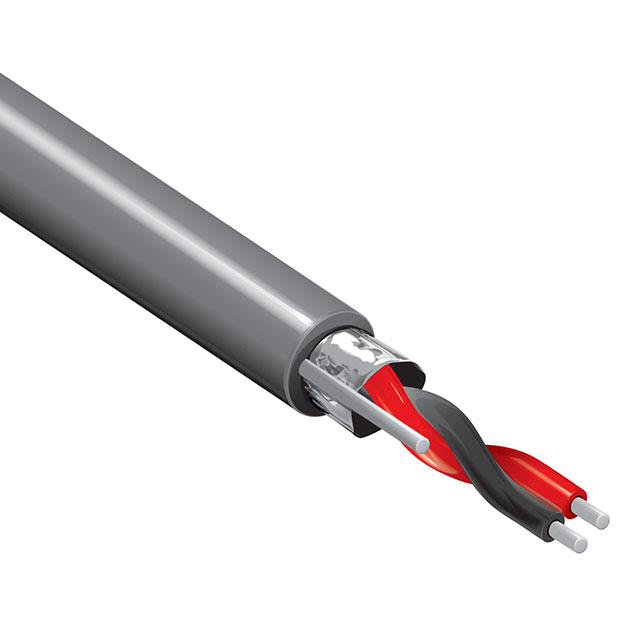

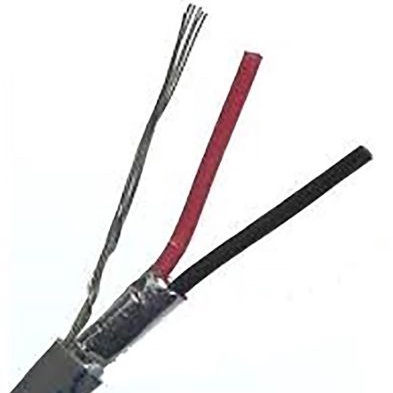

BELDEN 多芯线缆 8450 0101000

8450 0101000概述


    产品简介


    本产品是一款适用于音频及仪器仪表领域的电子元器件,型号为8450。它采用了22 AWG实心镀锡铜导体,聚丙烯绝缘层,双绞线结构,整体贝尔箔屏蔽(覆盖率为100%),22 AWG实心镀锡铜排水线,以及PVC护套。这款元器件主要用于室内环境,适合音频传输和精密测量应用,具备优异的电磁干扰抑制能力。

    技术参数


    | 项目 | 参数 |

    | 导体 | 22 AWG 实心镀锡铜 (TC) |
    | 绝缘层 | 聚丙烯 (PP) 绝缘层厚度:0.007 英寸 |
    | 屏蔽层 | 铝箔-聚酯带,贝尔箔,覆盖率达100% |
    | 排水线 | 22 AWG 实心镀锡铜 |
    | 护套 | PVC,厚度:0.018 英寸 |
    | 电气特性 | 阻抗:40 欧姆 |
    传播延迟:1.5 纳秒/英尺 |
    速度比例:66% |
    最大推荐电流:2.9 安培/导体 |
    UL 电压等级:300 VRMS |
    | 工作温度范围 | -20°C 到 +105°C |
    | 物理特性 | 外观重量:12 磅/1000 英尺 |
    最大推荐拉力:37 磅 |
    最小弯曲半径:1.25 英寸 |

    产品特点和优势


    1. 高电磁干扰抑制能力:贝尔箔屏蔽层可提供100%的覆盖面积,确保在各种环境中具有出色的电磁干扰抑制能力。
    2. 卓越的信号完整性:低延迟和高阻抗特性确保了音频信号的稳定传输,减少信号衰减和失真。
    3. 符合多项标准:产品符合NEC/UL、CEC/C(UL)、CPR Euroclass等多种国际标准,满足各类应用需求。
    4. 环保材料:采用无卤材料,符合RoHS标准,绿色环保。
    5. 坚固耐用:设计适用于各种安装条件,最大拉力可达37磅,最小弯曲半径仅为1.25英寸,保障长期使用。

    应用案例和使用建议


    应用案例
    此产品广泛应用于音频传输系统、医疗设备、仪器仪表以及自动化控制系统等领域。例如,在录音棚和现场音响系统中,8450电缆可确保音频信号的高质量传输。
    使用建议
    1. 环境选择:考虑到其室内环境限制,避免在垂直竖井或吊顶空间内使用。
    2. 安装注意事项:安装时要避免过度弯折和拉扯,保持最小弯曲半径为1.25英寸,以防止损坏。
    3. 屏蔽层处理:确保贝尔箔屏蔽层接地良好,增强抗干扰效果。
    4. 电源管理:在使用过程中,注意控制电流不超过2.9安培/导体,避免因过载导致损坏。

    兼容性和支持


    - 兼容性:8450电缆与大多数标准音频接口和仪器仪表设备兼容,能够轻松集成到现有的系统中。
    - 支持服务:制造商提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。购买时建议咨询相关技术支持以获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号传输不稳定 | 检查屏蔽层是否接地良好,避免干扰源接触。 |
    | 电缆弯曲后出现断线 | 避免过度弯曲,保持最小弯曲半径。 |
    | 传输距离受限 | 使用较低频率信号,减少信号衰减。 |
    | 信号传输出现延迟 | 确保两端设备匹配,调整阻抗匹配。 |
    | 电缆过热 | 检查设备负载情况,确保不超过最大推荐电流。|

    总结和推荐


    综合评估:8450电缆以其卓越的电气特性和物理特性,在音频和仪器仪表领域具有显著的优势。它不仅符合多项国际标准,还具有出色的抗干扰能力和稳定性,非常适合在专业环境中使用。
    推荐结论:鉴于其优良的性能和广泛的适用性,强烈推荐8450电缆用于需要高质量信号传输的应用场合,如专业音频系统、医疗设备和工业控制系统。

8450 0101000参数

参数
500.0' (152.4m)
零件状态 在售
包装方式 散装

8450 0101000厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

8450 0101000数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 8450 0101000 8450 0101000数据手册

8450 0101000封装设计

查看详情并下载
Symbol
Footprint
3D Model
