首页  >  产品百科  >  4200FE.00100

4200FE.00100

产品分类: 电源线线缆
厂牌: BELDEN

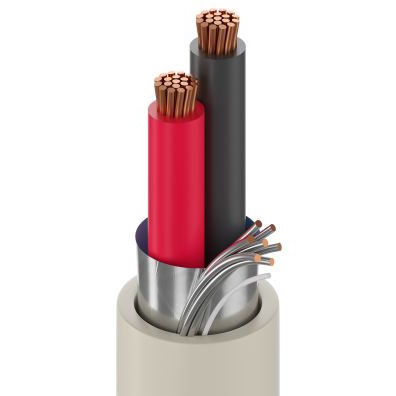

产品描述: Belden 2芯控制电缆, 1.31 mm², 100m, 屏蔽, 灰色阻燃,无腐蚀性 (FRNC)护套
供应商型号: 5102173
供应商: 海外现货
标准整包数: 100
BELDEN 电源线线缆 4200FE.00100

4200FE.00100概述

    4200FE 技术手册解析

    1. 产品简介


    4200FE 是一款适用于商业应用的电子元器件,主要用于需要高质量传输和信号保护的应用场景。该产品为多芯电缆,包含两个导体,具有出色的屏蔽性能和阻燃特性。其主要功能是提供稳定的数据传输和可靠的电气连接。
    应用领域:
    - 商业应用
    - 建筑与施工项目

    2. 技术参数


    以下是4200FE的技术规格和性能参数:
    机械特性:
    - 阻燃等级:符合IEC 60332-1标准
    - 卤素自由:符合IEC 60754-1标准
    - 无腐蚀性气体:符合IEC 60754-2标准
    - 低烟密度:符合IEC 61034标准
    - 工作温度范围:-20°C 至 +70°C
    - 存储温度范围:-30°C 至 +70°C
    - 最大拉力:200N
    - 最小弯曲半径:5D/10D
    电气特性:
    - 导体电阻(标称):13.1Ω/km
    - 屏蔽电阻(标称):15.4Ω/km
    - 相对电容(导体-导体,1kHz时):250pF/m
    - 相对电容(导体-屏蔽+其他导体,1kHz时):450pF/m
    - 测试电压(导体-导体):2500VDC,3秒
    - 测试电压(导体-屏蔽):2500VDC,3秒
    - 电压额定值:300VRMS
    - 每个导体的最大连续电流(25°C时):6.25A

    3. 产品特点和优势


    - 高阻燃性:4200FE 符合严格的IEC 60332-1阻燃标准,确保在火灾等极端情况下的安全性。
    - 环保材料:产品不含卤素,符合IEC 60754-1标准,适用于现代绿色建筑和设备。
    - 卓越的屏蔽性能:采用Beldfoil®屏蔽技术,100%覆盖铝/聚酯屏蔽层,提供优异的EMI保护。
    - 耐温性强:-20°C至+70°C的工作温度范围使其适用于各种恶劣环境。
    - 低电容:相对电容低,保证信号传输的稳定性和可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 商业办公大楼的网络布线系统
    - 数据中心内部的高速数据传输电缆
    - 城市监控系统的视频信号传输
    使用建议:
    - 在安装过程中,注意保持最小弯曲半径以避免损坏电缆。
    - 使用剥线工具时要小心,避免损伤屏蔽层。
    - 确保每个接头的接触良好,以减少信号损耗和干扰。

    5. 兼容性和支持


    4200FE 可以与多种设备和其他电缆配合使用,广泛应用于各种商业和工业环境中。厂商提供了详细的安装指南和技术支持服务,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    问题1:如何确定最小弯曲半径?
    - 解决方案:最小弯曲半径应为5倍电缆直径,以确保电缆不受损。
    问题2:电缆在高温环境下是否会受到影响?
    - 解决方案:在最高温度+70°C的工作条件下,电缆性能不会显著降低。
    问题3:如何测试屏蔽效果?
    - 解决方案:使用电磁场干扰测试仪进行测试,确保屏蔽层覆盖率达到100%。

    7. 总结和推荐


    综上所述,4200FE 是一款高质量、高性能的商用电缆产品,具备出色的阻燃性、环保特性和卓越的信号传输能力。其广泛应用在商业建筑和数据中心等环境中,满足了严苛的性能要求。鉴于其优越的性能和广泛的适用性,强烈推荐使用4200FE 电缆。
    希望以上解析能帮助您更好地了解4200FE 的技术和应用,如果您有任何疑问或需求进一步的信息,请随时联系我们的技术支持团队。

4200FE.00100参数

参数
长*宽*高 100m(长度)

4200FE.00100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

4200FE.00100数据手册

厂牌 PDF简要描述 下载
BELDEN 电源线线缆 BELDEN 4200FE.00100 4200FE.00100数据手册

4200FE.00100封装设计

查看详情并下载
Symbol
Footprint
3D Model
