HDE007MB

产品分类: 音频视频线缆
厂牌: BELDEN

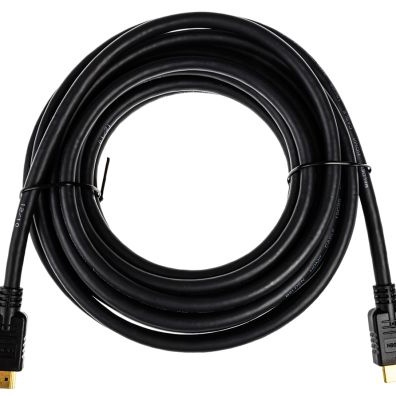

产品描述: Belden HDMI线,公, 7m长公, HDE, 黑色
供应商型号: 489563
供应商: 海外现货
标准整包数: 1
BELDEN 音频视频线缆 HDE007MB

HDE007MB概述

    # 高速以太网适配HDMI电缆组件技术手册

    产品简介


    Belden推出的高速以太网适配HDMI电缆组件是专为满足高性能多媒体传输需求而设计的产品。这种电缆不仅支持传统的HDMI功能,还增加了以太网支持,可提供卓越的高清视频和音频体验。它广泛应用于各种领域,如家庭影院系统、数字标牌、医疗成像设备、视频监控系统等。

    技术参数


    电气特性
    - 电压等级: 30V
    - 额定阻抗: 100Ω ±10%
    - 导体直流电阻 (20°C):
    - 30AWG (2ft-10ft): 110Ω/1000ft
    - 28AWG (15ft-20m): 69Ω/1000ft
    物理特性
    - 电缆材料:
    - 导体: 30AWG (2ft-10ft) 固体
    - 28AWG (15ft-20m) 固体
    - 绝缘材料: 泡沫聚烯烃
    - 屏蔽层: Beldfoil® AL/Mylar + 80%编织网
    - 外套材料: PVC
    - 温度范围: 0°C 到 +80°C
    - 最大弯曲半径: 10倍电缆直径
    - 最大拉力: 18磅
    - 适用规范: UL AWM 20276, 火焰阻力 VW-1
    连接器
    - 长度2ft-5m:
    - 连接器1和连接器2均为HDMI Type A,镀金
    - 长度7m-20m:
    - 连接器1: HDMI Type A
    - 连接器2: HDMI Type A with PCB,镀金
    常见型号
    | 型号 | 描述 |

    | HDE001MB | 1m 高速以太网适配HDMI电缆 |
    | HDE002MB | 2m 高速以太网适配HDMI电缆 |
    | HDE003MB | 3m 高速以太网适配HDMI电缆 |
    | ... | ... |

    产品特点和优势


    - 高带宽支持: 支持4K@50/60 (2160p),适用于超高清显示。
    - 多种格式兼容: 支持Ultra HD、3D、Dual Viewing等多种视频格式。
    - 音频增强: 支持BT.2020 Deep Color、Dolby® True HD、DTS-HD Master Audio等多种音频标准。
    - 网络功能: 内置以太网通道,可实现网络控制及音频回传功能。
    - 耐用性高: 防火、耐弯折,确保长期使用下的可靠性。

    应用案例和使用建议


    应用案例
    - 家庭影院系统:通过本产品实现高质量的视频和音频传输,享受极致的家庭观影体验。
    - 数字标牌:用于公共场合的信息展示,能够支持高分辨率视频内容。
    - 医疗成像设备:在医学影像传输中,本产品能够保证图像质量及稳定性。
    使用建议
    - 在安装过程中,请确保电缆弯曲半径不超过10倍电缆直径,避免过度弯曲导致信号衰减。
    - 对于长距离传输,推荐使用28AWG导体以提高信号完整性。

    兼容性和支持


    - 兼容性: 与所有符合HDMI标准的设备兼容。
    - 技术支持: 由Belden提供全面的技术支持和服务,确保客户能够顺利使用本产品。

    常见问题与解决方案


    问题1: 视频信号不稳定
    解决方案:
    - 检查连接器接口是否干净无损,必要时请更换连接器。
    - 确认所使用的设备与本产品兼容,并且支持相应的视频格式。
    问题2: 音频信号缺失
    解决方案:
    - 检查音频回传通道(ARC)设置是否正确。
    - 确认源设备与显示设备之间是否存在故障点。

    总结和推荐


    产品综述
    这款高速以太网适配HDMI电缆组件凭借其高带宽支持、多样化视频音频格式兼容性及优异的耐用性,成为各种高端多媒体传输场景的理想选择。它不仅具备出色的性能表现,还拥有高度的可靠性和广泛的适用性。
    推荐
    总体而言,Belden的这款高速以太网适配HDMI电缆组件是值得推荐的高质量产品。无论是在家庭娱乐系统还是商业展示领域,它的卓越性能都将为客户带来非凡体验。

HDE007MB参数

参数
长*宽*高 700cm(长度)
零件状态 在售
包装方式 散装

HDE007MB厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

HDE007MB数据手册

厂牌 PDF简要描述 下载
BELDEN 音频视频线缆 BELDEN HDE007MB HDE007MB数据手册

HDE007MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
