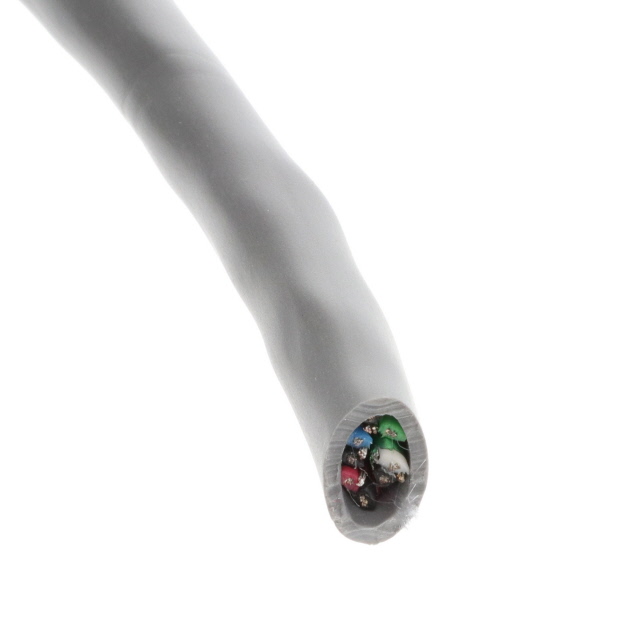

9728 060100

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Shielded Multi-Conductor Cable Tape Foam Polyethylene 8Conductors 24AWG 9.22mm 300VAC Chrome Polyvinyl Chloride 30.48m
供应商型号: 566-9728-100-60
供应商: Mouser
标准整包数: 1
BELDEN 多芯线缆 9728 060100

9728 060100概述

    # 电子元器件产品技术手册

    产品简介


    本技术手册介绍的是型号为9728的RS232/422低电容数字音频电缆。该电缆主要用于计算机EIA RS-232/422标准的数据传输。它具有优良的电气特性和物理特性,广泛应用于计算机网络、工业自动化等领域。其导体采用24 AWG规格的7x32股镀锡铜线,绝缘层则采用了Datalene®泡沫聚乙烯材料,具有低介电常数和低损耗因子,确保了高速低失真的数据传输能力。

    技术参数


    以下是该电缆的技术规格和性能参数:
    物理特性
    - 导体:8根导线,每对4根,24 AWG镀锡铜(7x32)
    - 绝缘层:Datalene®泡沫聚乙烯(0.019英寸)
    - 屏蔽层:铝箔-聚酯复合屏蔽带(100%覆盖率),镀锡铜排水线(24 AWG,7x32)
    - 外护套:PVC聚氯乙烯(0.363英寸直径,0.048英寸壁厚)
    电气特性
    - 阻抗:100Ω(标称值)
    - 容量:导体间12.5 pF/英尺,导体对屏蔽层23.2 pF/英尺
    - 电感:0.23 µH/英尺
    - 插入损耗:在高频段表现优异,例如在24.576 MHz时插入损耗仅为3.57 dB/100英尺
    - 最大推荐电流:每根导线在25℃时为2.5安培
    - 额定电压:300 V RMS(UL认证)
    环境特性
    - 工作温度范围:-20°C至+80°C
    - 最大拉力:65磅
    - 最小弯曲半径:3.75英寸
    - 符合标准:NEC Article 800,UL AWM Style 2919,CEC/C(UL) Specification: CM,CPR Euroclass: Eca等

    产品特点和优势


    9728型号的数字音频电缆具有以下独特功能和优势:
    - 低电容设计:低介电常数和低损耗因子,保证高速数据传输的稳定性。
    - 高可靠性:100%覆盖率的铝箔-聚酯复合屏蔽带,有效减少外部电磁干扰。
    - 轻量化:Datalene®绝缘材料具有良好的物理特性,确保了电缆的轻便性。
    - 安全性:符合多种环保和安全标准,如RoHS、WEEE等,适用于多种环境。

    应用案例和使用建议


    该电缆广泛应用于计算机网络、工业自动化系统以及数据中心等场合。为了更好地利用该电缆的优势,以下是一些建议:
    - 在选择连接器时,建议选用与电缆阻抗匹配的高质量连接器,以减少信号反射。
    - 在布线过程中,尽量避免电缆受到机械应力,以防止性能下降。
    - 在长距离传输场景中,应注意电缆的信号衰减问题,适当增加驱动器功率或使用信号放大器。

    兼容性和支持


    该电缆可与各种标准RS232/422接口兼容,且支持多种标准认证,如UL、CE等。厂商提供全面的技术支持和售后服务,包括安装指导、故障排查等,确保客户能够顺利使用该产品。

    常见问题与解决方案


    以下是几个用户可能遇到的问题及其解决方案:
    - 问题1:插入损耗过高
    - 解决方法:检查连接器和接头是否正确安装,确保接触良好。
    - 问题2:信号传输不稳定
    - 解决方法:检查电缆是否有机械损伤,必要时更换新电缆。
    - 问题3:屏蔽效果不佳
    - 解决方法:检查屏蔽层接地是否良好,确保电缆整体接地。

    总结和推荐


    综上所述,9728型号的数字音频电缆在性能和适用性方面表现出色。其低电容设计、高可靠性和轻量化特点使其成为多种应用场景的理想选择。我们强烈推荐这一产品给需要高性能数据传输的用户和工程师。
    通过仔细考虑其卓越的性能指标和广泛的适用范围,我们认为这款电缆值得您的信赖。

9728 060100参数

参数
100.0' (30.5m)
零件状态 在售

9728 060100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9728 060100数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 9728 060100 9728 060100数据手册

9728 060100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 841.7628 ¥ 7112.8957
2+ $ 747.453 ¥ 6315.9779
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7112.89
直接购买
加入购物车
