8916 002100

产品分类: 单芯线缆
厂牌: BELDEN
产品描述: Hook-up Wire 14AWG 30.48m 3.51mm Tinned Copper 600VAC 39A
供应商型号: 1210186
供应商: 海外现货
标准整包数: 1

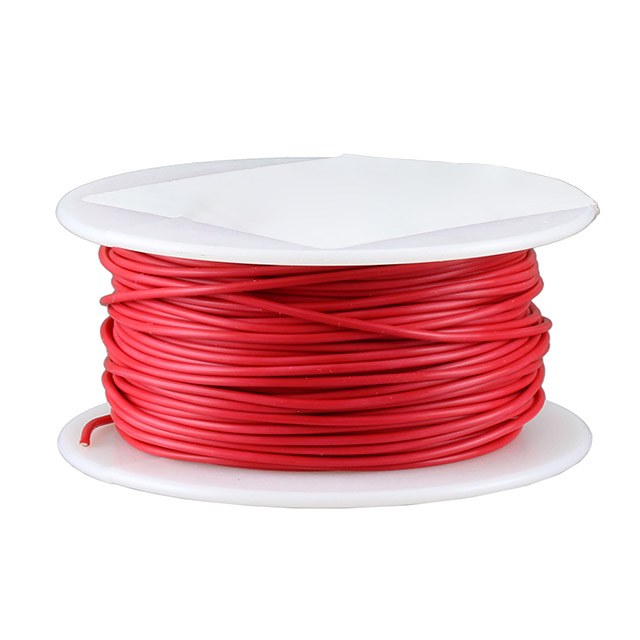

BELDEN 单芯线缆 8916 002100

8916 002100概述

    8916 低温度塑料导线技术手册

    产品简介


    8916 低温度塑料导线是一款专为多种应用场合设计的高品质导线。该导线由14AWG(41x30)镀锡铜导体和聚氯乙烯(PVC)绝缘层构成,符合UL标准A、AWM 1015和AWM 1230,适用于低温环境下使用。其主要用途包括内部连接电路、计算机及电子设备的内部布线、家用电器内部布线以及机床电线等。

    技术参数


    - 导体
    - 元素数量:1
    - 导体尺寸:14 AWG
    - 导体材料:TC - 镀锡铜
    - 绝缘层
    - 材料:PVC - 聚氯乙烯
    - 厚度:0.033英寸(0.84毫米)
    - 绝缘直径:0.138英寸(3.51毫米)
    - 整体电缆直径:0.138英寸(3.51毫米)
    - 电气特性
    - 最大直流电阻:2.7欧姆/1000英尺
    - 在30°C自由空气中单导体的最大电流:39安培
    - 电压:600 VRMS
    - 机械特性
    - 操作温度范围:-30°C 至 +105°C
    - 弯曲半径:静态最小安装时 1.38英寸(35.1毫米)
    - 最大拉力:51磅(23千克)
    - 批量电缆重量:19磅/1000英尺
    - 标准与合规性
    - 环境适用性:室内和室外
    - 可持续性:加州65号提案(CA Prop 65)
    - 阻燃等级:VW-1
    - NEC/UL合规性:文章310,MTW或TW
    - AWM标准:AWM 1015, AWM 1230, CSA AWM I A/B
    - CEC/C(UL)合规性:TEW
    - 欧盟指令合规性:欧盟CE标志、RoHS 2修正案(EU 2015/863/EU)、RoHS 2(EU 2011/65/EU)、WEEE(EU 2012/19/EU)
    - 中国环保法规:中国RoHS II(GB/T 26572-2011)

    产品特点和优势


    8916 低温度塑料导线具备多个独特的功能和优势,使其在多种应用中脱颖而出:
    - 高性能导体:采用镀锡铜导体,有效提高导电性能和耐腐蚀能力。
    - 卓越的绝缘性能:PVC绝缘层确保了长期使用的安全性和可靠性。
    - 广泛的温度适应性:能够在-30°C至+105°C的宽温度范围内稳定工作。
    - 优良的机械强度:出色的弯曲性能和高拉伸强度,适用于严苛的应用环境。
    - 多样的颜色选择:提供多种颜色的导线,便于识别和分类。

    应用案例和使用建议


    8916 低温度塑料导线广泛应用于以下场景:
    - 内部连接电路:如计算机、服务器和各种电子设备的内部布线。
    - 家用电器:冰箱、洗衣机等家用电器内部布线。
    - 机床电线:数控机床和其他工业设备的内部布线。
    使用建议:
    - 在布线过程中,确保导线的弯曲半径不超过1.38英寸,以避免损坏。
    - 对于长时间固定不动的布线,建议将导线尽量保持直线,减少不必要的弯折。
    - 安装过程中避免导线受到过度拉扯,以免影响其机械性能。

    兼容性和支持


    8916 低温度塑料导线具有广泛的兼容性,可与多种设备和系统配合使用。厂商提供全面的技术支持和维护服务,确保用户能够充分利用该产品的所有功能。

    常见问题与解决方案


    - 问题:导线出现弯曲损坏怎么办?
    - 解决方案:检查导线弯曲半径是否超过规定值,如是,则重新布线,确保导线弯曲半径不超过1.38英寸。
    - 问题:导线发热过快导致性能下降?
    - 解决方案:检查是否电流过大导致发热,适当降低电流并确保良好的散热条件。
    - 问题:导线绝缘层破损?
    - 解决方案:更换受损部分的导线,确保导线整体性能的完整性。

    总结和推荐


    8916 低温度塑料导线凭借其高性能、高可靠性以及广泛的应用场景,成为了众多行业用户的首选。其优异的电气性能和机械强度使其能够在极端环境下稳定工作,特别适合用于计算机、家电和工业设备等复杂环境下的布线需求。我们强烈推荐使用8916 低温度塑料导线,以获得最佳的使用体验和性能保障。

8916 002100参数

参数
100.0' (30.5m)
零件状态 在售

8916 002100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

8916 002100数据手册

厂牌 PDF简要描述 下载
BELDEN 单芯线缆 BELDEN 8916 002100 8916 002100数据手册

8916 002100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2915.0089
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2915
