首页  >  产品百科  >  7XZ-32.768KBE-T

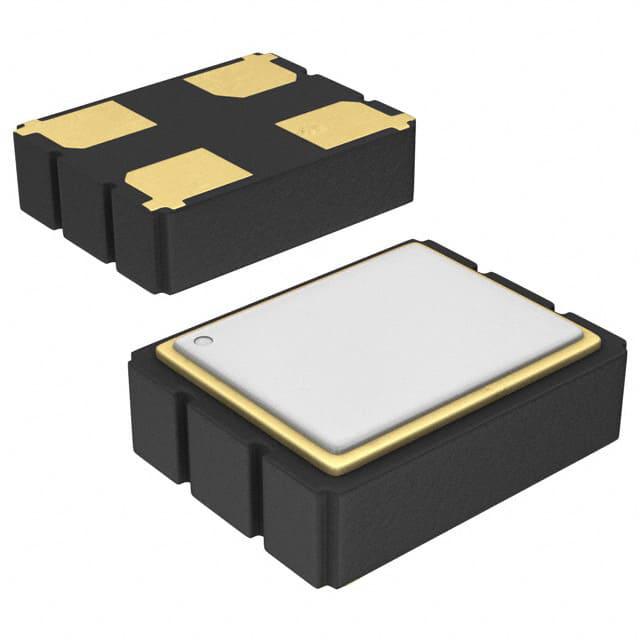

7XZ-32.768KBE-T

产品分类: 有源晶振
厂牌: TXC/台湾晶技
产品描述: ±50ppm 32.768KHz ±0.005% 贴片安装 3.2mm*2.5mm*1.1mm
供应商型号: 887-1579-2-ND
供应商: Digi-Key
标准整包数: 3000
TXC/台湾晶技 有源晶振 7XZ-32.768KBE-T

7XZ-32.768KBE-T概述

    7XZ kHz CMOS 振荡器

    产品简介


    7XZ kHz CMOS 振荡器是一款高性能的振荡器,专为需要高精度频率输出的应用设计。该产品采用CMOS输出类型,具有稳定的频率范围(32.768 kHz),广泛应用于消费电子产品、物联网设备、安全设备、智能电表、音频和视频设备、游戏设备、数字相机(DSC)、机顶盒(STB)、服务器、交换机、路由器、无线局域网(WLAN)、近场通信(NFC)模块以及系统级封装(SiP)模块等领域。该产品符合RoHS标准且无铅,具有三态功能,支持表面贴装技术(SMD)陶瓷封装,适用于多种类型的设备和应用场景。

    技术参数


    | 参数 | 规格 |

    | 频率范围 | 32.768 kHz |
    | 工作电压 | 1.8V, 2.5V, 3.3V |
    | 电流消耗 | 3 mA最大值 |
    | 启动时间 | 10毫秒最大值 |
    | 上升/下降时间 | 200纳秒最大值 |
    | 输出电压高 | 90% VDD最小值 |
    | 输出电压低 | 10% VDD最大值 |
    | 输出负载 | 15 pF |
    | 工作温度范围 | -10°C ~ +70°C 或 -40°C ~ +85°C |
    | 存储温度范围 | -55°C ~ +125°C |
    | 频率稳定性 | ±25 ppm (-10°C ~ +70°C) |
    ±50 ppm, ±25 ppm (-40°C ~ +85°C) |
    | 老化 | ±5 ppm最大值 |
    | 使能电压 | 高电平:70% VDD最小值 |
    低电平:30% VDD最大值 |

    产品特点和优势


    1. 高频率精度:频率范围为32.768 kHz,确保输出频率高度稳定。
    2. 宽工作电压范围:支持1.8V至3.3V的工作电压,适用于多种不同的应用环境。
    3. 低电流消耗:最大电流消耗仅为3 mA,有助于降低功耗。
    4. 快速启动:最大启动时间为10毫秒,保证快速响应时间。
    5. 可靠的电气特性:具备优异的上升/下降时间和高输出电压。
    6. 适应性强:提供不同封装类型以满足不同需求,且具有三态功能。

    应用案例和使用建议


    - 智能电表:在智能电表中使用,可以实现高精度的频率输出,确保计时准确。
    - 服务器:在服务器中使用,可以帮助维持系统内部时钟的稳定性,提高整体系统性能。
    - 物联网设备:在物联网设备中使用,有助于实现精准的时间戳功能,提升数据同步的可靠性。
    使用建议:
    1. 选择合适的电源电压:根据设备的实际需求选择适合的工作电压,确保电源稳定。
    2. 考虑工作环境温度:确保设备工作环境温度在规定范围内,避免因温度过高或过低影响设备性能。
    3. 确保良好的接地:保证良好的接地有助于减少外部干扰,提高信号质量。

    兼容性和支持


    7XZ kHz CMOS 振荡器支持广泛的供电电压,能够与多种电子设备和系统无缝集成。厂商提供了详细的安装和使用指南,以帮助用户正确使用该产品。此外,技术支持团队可以提供必要的指导和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查电源电压是否在允许范围内,检查连接是否良好。 |
    | 输出信号不稳定 | 确保接地良好,重新检查连接线路是否有干扰。 |
    | 频率输出不准确 | 检查设备工作温度是否在规定范围内,重新校准频率。 |

    总结和推荐


    7XZ kHz CMOS 振荡器以其高精度、宽工作电压范围、低电流消耗和快速启动时间等特性,在各种应用场景中表现出色。它特别适用于需要高稳定性和可靠性的场合,如智能电表、服务器和物联网设备等。总体而言,我们强烈推荐使用这款产品,以满足高精度频率输出的需求。

7XZ-32.768KBE-T参数

参数
频率容差 ±0.005%
频率 32.768KHz
频率稳定性 ±50ppm
长*宽*高 3.2mm*2.5mm*1.1mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

7XZ-32.768KBE-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 有源晶振 TXC/台湾晶技 7XZ-32.768KBE-T 7XZ-32.768KBE-T数据手册

7XZ-32.768KBE-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 1.0512 ¥ 8.7975
6000+ $ 1.0079 ¥ 8.4347
9000+ $ 0.9834 ¥ 8.2297
库存: 13000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 26392.5
