首页  >  产品百科  >  7X-38.400MBB-T

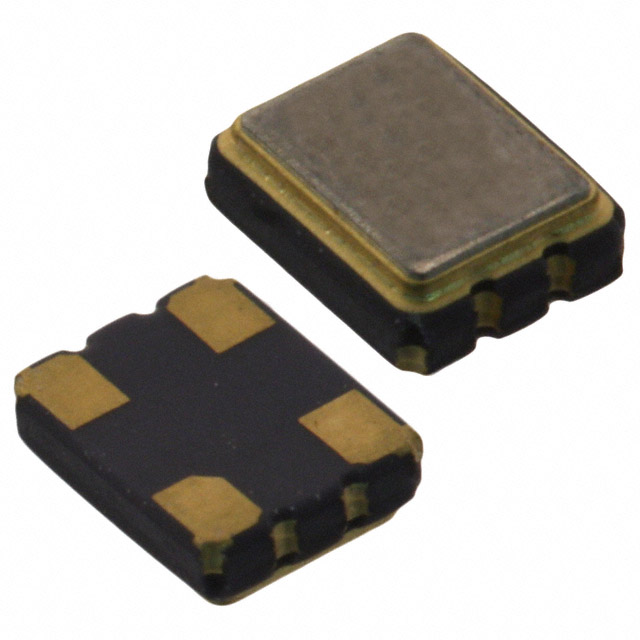

7X-38.400MBB-T

产品分类: 有源晶振
厂牌: TXC/台湾晶技
产品描述: ±50ppm 38.4MHz ±0.005% 贴片安装 3.2mm*2.5mm*1.1mm
供应商型号: UA-7X-38.400MBB-T
供应商: 海外现货
标准整包数: 3000
TXC/台湾晶技 有源晶振 7X-38.400MBB-T

7X-38.400MBB-T概述

    # 7X MHz CMOS Oscillator 技术手册

    产品简介


    产品类型与功能
    7X MHz CMOS振荡器是一种适用于音频、视频、游戏、打印机、数码相机、网络摄像头、消费电子产品、显卡、计算机外围设备、PCI-E、USB、WLAN、xDSL、xPON等领域的小型振荡器。它还支持光纤通道、以太网、SATA、SAS等应用。产品的主要功能是提供高精度的时钟信号输出。
    应用领域
    该振荡器适用于多种电子产品和系统,如个人电脑主板、笔记本电脑、硬盘驱动器(HDD)、固态硬盘(SSD)等。它也广泛应用于无线通信、网络服务器、存储设备等高要求的场合。

    技术参数


    - 频率范围:1MHz 至 133MHz
    - 相位抖动 (RMS):最大 1ps
    - 老化率 (Faging):最大 ±3 ppm/年
    - 启动时间:最大 5ms
    - 电源电压:1.8V, 2.5V, 3.3V
    - 电流消耗:最高 10mA (1MHz ~ 75MHz),最高 15mA (75MHz ~ 133MHz)
    - 工作温度范围:-10°C ~ +70°C 或 -40°C ~ +85°C
    - 频率稳定性:±50 ppm/-10°C ~ +70°C,±25 ppm/-10°C ~ +70°C;±50 ppm/-40°C ~ +85°C,±25 ppm/-40°C ~ +85°C,±20 ppm/-40°C ~ +85°C
    - 引脚配置:Pin1用于控制输出使能,高电平或悬空表示使能,低电平表示禁用
    - 输出类型:CMOS
    - 输出负载:15pF
    - 上升/下降时间:最大 8ns
    - 占空比:45% ~ 55%
    - 输出高电平电压 (VOH):最小 90% VDD
    - 输出低电平电压 (VOL):最大 10% VDD

    产品特点和优势


    - 宽泛的工作温度范围:可在极端环境下稳定工作,满足工业级标准。
    - 精确度高:相位抖动极小,保证信号传输的准确性。
    - 低功耗设计:电源电压支持广泛,且电流消耗低。
    - 兼容性强:可通过调节频率范围适应不同需求的应用。
    - 可靠的输出特性:保证稳定的高/低电平输出,适应各种复杂环境。


    应用案例和使用建议


    应用案例
    1. 音频设备:用于音响系统的时钟同步。
    2. 视频设备:用于视频播放设备的时钟源。
    3. 网络设备:用于路由器、交换机等网络设备的时钟同步。
    使用建议
    - 确保Pin1正确连接,以实现输出使能。
    - 考虑实际应用中的温度和电压波动,选择合适的频率稳定性参数。
    - 在安装过程中,确保焊点温度符合制造商的要求,避免过热损坏。

    兼容性和支持


    兼容性
    该振荡器可以与多种电子设备和系统兼容,特别是那些需要高精度时钟信号的设备。
    厂商支持
    - 技术支持:可联系厂商获取详细的技术文档和支持。
    - 保修政策:提供一定期限的产品质量保证服务。

    常见问题与解决方案


    问题1:启动时无法正常输出信号
    解决方案:
    - 检查电源电压是否达到要求;
    - 确认Pin1正确连接,检查是否使能输出;
    - 检查电路是否有短路现象。
    问题2:信号不稳定
    解决方案:
    - 确认所有电气连接是否正确无误;
    - 检查温度是否超出工作范围;
    - 测量输入电源电压,确认是否在允许范围内。
    问题3:电源消耗过高
    解决方案:
    - 检查负载是否超出了规定范围;
    - 重新配置电源电压,避免过高或过低导致电流消耗增加。

    总结和推荐


    综合评估
    7X MHz CMOS振荡器具有广泛的频率范围、高精度的时钟信号输出能力、以及优异的性能指标。它适用于多种电子设备和系统,尤其在高精度要求的应用场景中表现出色。
    推荐
    鉴于其优异的性能和广泛的应用场景,强烈推荐在各类需要高精度时钟信号的设备中使用此款振荡器。

7X-38.400MBB-T参数

参数
频率容差 ±0.005%
频率 38.4MHz
频率稳定性 ±50ppm
长*宽*高 3.2mm*2.5mm*1.1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

7X-38.400MBB-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 有源晶振 TXC/台湾晶技 7X-38.400MBB-T 7X-38.400MBB-T数据手册

7X-38.400MBB-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 1.0963 ¥ 9.1866
6000+ $ 1.0175 ¥ 8.5267
12000+ $ 0.9388 ¥ 7.8667
库存: 0
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 0
