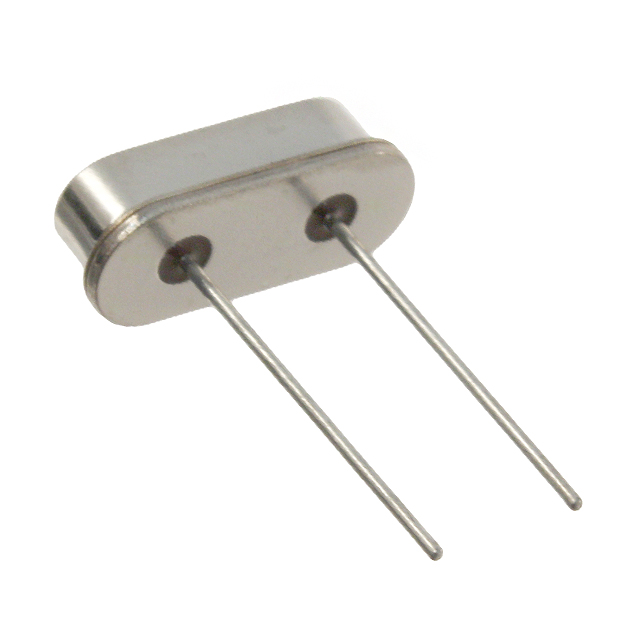

9B-8.192MAAJ-B

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 18pF ±30ppm ±30ppm 8.192MHz 80Ω HC-49 通孔安装 11.5mm*5mm*3.68mm
供应商型号: 1842270
供应商: element14
标准整包数: 1
TXC/台湾晶技 无源晶振 9B-8.192MAAJ-B

9B-8.192MAAJ-B概述

    高质量文章:电子元器件产品技术手册解析

    1. 产品简介


    本文将详细解析一款高频石英晶体振荡器(Quartz Crystal Oscillator)的技术手册。这款产品属于电阻焊接型石英晶体单元,具备广泛的标准频率范围,适用于电视(TV)、机顶盒(STB)、液晶显示器模块(LCDM)及电缆调制解调器(Cable Modem)等领域。该产品具有高频率调节能力(Frequency Pullability)、低等效串联电阻(Equivalent Series Resistance, ESR)等特点,且成本低廉,适合大规模生产。

    2. 技术参数


    根据技术手册,这款高频石英晶体振荡器的具体技术规格如下:
    - 频率范围:
    - 基频:3.2 MHz 至 90 MHz
    - 3阶泛音:27 MHz 至 30 MHz,30 MHz 至 50 MHz,50 MHz 至 90 MHz
    - 频率容差:± 30 ppm,或按需定制
    - 温度稳定性:± 30 ppm (-20°C 至 +70°C),或按需定制
    - 温度范围:-20°C 至 +70°C
    - 并联电容:最大7 pF
    - 驱动功率:18 pF,或按需定制;典型值为100 μW
    - 老化率:≤ ± 3 ppm / 年
    - 存储温度范围:-40°C 至 +85°C
    - 等效串联电阻(ESR):
    - 基频:最大200Ω,200Ω,150Ω,80Ω,30Ω
    - 3阶泛音:最大80Ω,60Ω

    3. 产品特点和优势


    这款高频石英晶体振荡器的独特之处在于其出色的频率稳定性和低ESR。高频率拉伸能力使其能在更宽的工作频率范围内保持高性能,而低ESR则能减少功耗和提高效率。此外,它还具有较高的成本效益和大规模生产能力,使其在市场上具有较强的竞争力。

    4. 应用案例和使用建议


    这款高频石英晶体振荡器因其优异的频率稳定性和低ESR特性,广泛应用于各种电子产品中。例如,在电视和机顶盒中,它可以确保稳定的信号传输;在液晶显示器模块和电缆调制解调器中,它可以提供高精度的时间基准。为了获得最佳性能,建议用户在设计电路时充分考虑其频率范围和负载电容的要求,并确保环境温度在规定范围内。

    5. 兼容性和支持


    根据技术手册,这款产品是符合RoHS标准的无铅产品,可以广泛应用于各种电子设备中。制造商提供了全面的技术支持和售后服务,包括但不限于样品测试、设计咨询和技术培训等,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见的问题,例如:
    - 问题:产品无法正常工作。
    - 解决方案:检查电源电压和负载电容是否符合要求,重新校准频率。
    - 问题:产品出现漂移现象。
    - 解决方案:确保工作环境温度在规定范围内,调整负载电容。
    - 问题:ESR偏高。
    - 解决方案:选择更高频次的型号或减小负载电容。

    7. 总结和推荐


    总体而言,这款高频石英晶体振荡器凭借其卓越的频率稳定性和低ESR特性,在多个应用领域表现出色。尤其适用于需要高精度时间基准和稳定信号传输的设备。如果您正在寻找性价比高的高频振荡器,强烈推荐这款产品。

9B-8.192MAAJ-B参数

参数
频率容差 ±30ppm
等效串联电阻 80Ω
频率 8.192MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
长*宽*高 11.5mm*5mm*3.68mm
通用封装 HC-49
安装方式 通孔安装
零件状态 停产
包装方式 散装

9B-8.192MAAJ-B数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9B-8.192MAAJ-B 9B-8.192MAAJ-B数据手册

9B-8.192MAAJ-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.4378
50+ ¥ 2.0706
100+ ¥ 1.8564
250+ ¥ 1.8
500+ ¥ 1.61
1000+ ¥ 1.52
库存: 1651
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.43
直接购买
加入购物车
