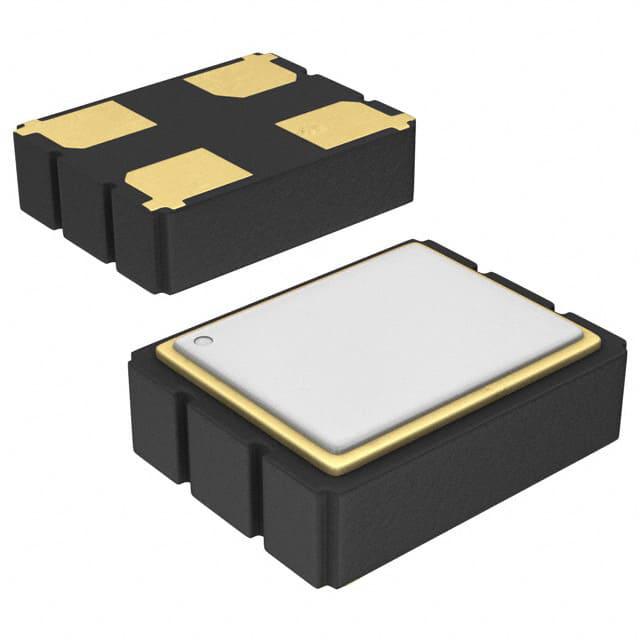

7XZ-32.768KCE-T

产品分类: 有源晶振
厂牌: TXC/台湾晶技
产品描述: ±50ppm 32.768KHz ±0.005% 贴片安装 3.2mm*2.5mm*1.1mm
供应商型号: 1892187
供应商: 海外现货
标准整包数: 5
TXC/台湾晶技 有源晶振 7XZ-32.768KCE-T

7XZ-32.768KCE-T概述

    7XZ kHz CMOS 振荡器技术手册

    产品简介


    7XZ kHz CMOS 振荡器是一种适用于多种消费电子产品及工业应用的高精度时钟信号源。该振荡器采用 CMOS 输出类型,提供多种频率稳定度选项,可应用于实时钟(RTC)、安全设备、智能仪表、视频游戏、数字摄像机、机顶盒、服务器、交换机、路由器、无线局域网(WLAN)、近场通信(NFC)模块等多种场景。此外,该产品符合 RoHS 标准且无铅,适用于环保要求较高的应用领域。

    技术参数


    | 参数 | 规格 |

    | 频率范围 | 32.768 kHz |
    | 封装尺寸 | 3.2 mm × 2.5 mm × 1.0 mm |
    | 工作温度范围 | -10°C ~ +70°C 和 -40°C ~ +85°C |
    | 供电电压 | 1.8V, 2.5V, 3.3V (±10%) |
    | 启动时间 | ≤10ms |
    | 上升/下降时间 | ≤200ns (10% ~ 90% of VDD) |
    | 功耗 | ≤3 mA |
    | 输出高电平 | ≥90% VDD |
    | 输出低电平 | ≤10% VDD |
    | 三态功能 | 支持 |
    | 储存温度范围 | -55°C ~ +125°C |
    | 频率稳定性 | ±25 ppm (-10°C ~ +70°C), ±50 ppm, ±25 ppm (-40°C ~ +85°C) |

    产品特点和优势


    1. 频率稳定性高:±25 ppm(-10°C ~ +70°C),±50 ppm(-40°C ~ +85°C),确保在不同温度下的频率稳定。
    2. 低功耗设计:最大电流消耗仅为3mA,适合电池供电的应用。
    3. 宽供电电压范围:1.8V ~ 3.3V,适应不同电源条件。
    4. 三态输出功能:Pin1 端口可通过逻辑信号控制输出使能状态,提高电路灵活性。
    5. 小体积封装:3.2 mm × 2.5 mm × 1.0 mm 的 SMD 封装,节省空间。
    6. 可靠性高:满足 RoHS 标准,无铅设计,确保环保合规性。

    应用案例和使用建议


    该振荡器适用于各种消费电子产品及工业设备,如:
    - 实时钟(RTC):提供精准的时间基准,用于计时和日历功能。
    - 智能仪表:在计量设备中提供稳定的时钟信号。
    - 安全设备:用于安防系统的时间同步。
    - 服务器和网络设备:保证数据中心网络的同步和数据传输的一致性。
    使用建议:
    1. 电源电压选择:根据具体应用需求选择合适的供电电压(1.8V、2.5V 或 3.3V)。
    2. 温度补偿:考虑应用环境温度的变化,以保持频率稳定性。
    3. 电路设计:确保输出引脚与负载之间没有超过 15pF 的寄生电容,避免影响信号完整性。

    兼容性和支持


    该产品采用标准 SMD 封装,易于焊接。适用于标准回流焊工艺,峰值温度为 260°C ± 10°C,持续时间 10 秒。供应商提供详细的焊接曲线图指导。如有需要,可提供进一步的技术支持。

    常见问题与解决方案


    1. 问题:启动时间过长。
    解决办法:检查供电电压是否符合规格要求,确认焊接质量。
    2. 问题:频率稳定性差。
    解决办法:确认使用环境温度是否超出指定范围,确保正确接地。
    3. 问题:输出信号失真。
    解决办法:检查负载电容,确保不超过 15pF。

    总结和推荐


    7XZ kHz CMOS 振荡器凭借其高频率稳定性、低功耗和宽供电电压范围,成为多种应用场景的理想选择。其高可靠性、标准化的封装和全面的技术支持使其在市场上具有较强的竞争力。推荐在需要高精度、低功耗时钟信号的应用中使用该产品。

7XZ-32.768KCE-T参数

参数
频率 32.768KHz
频率稳定性 ±50ppm
频率容差 ±0.005%
长*宽*高 3.2mm*2.5mm*1.1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

7XZ-32.768KCE-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 有源晶振 TXC/台湾晶技 7XZ-32.768KCE-T 7XZ-32.768KCE-T数据手册

7XZ-32.768KCE-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 11.0843
50+ ¥ 9.9315
250+ ¥ 9.7542
500+ ¥ 9.5768
1500+ ¥ 9.5768
3000+ ¥ 9.5768
15000+ ¥ 9.5768
30000+ ¥ 9.5768
库存: 304
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 55.42
直接购买
加入购物车
