9C12000008

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 16pF ±30ppm ±30ppm 12MHz 40Ω HC-49 贴片安装 11.4mm*4.8mm*4.1mm
供应商型号: UA-9C12000008
供应商: 海外现货
标准整包数: 1000

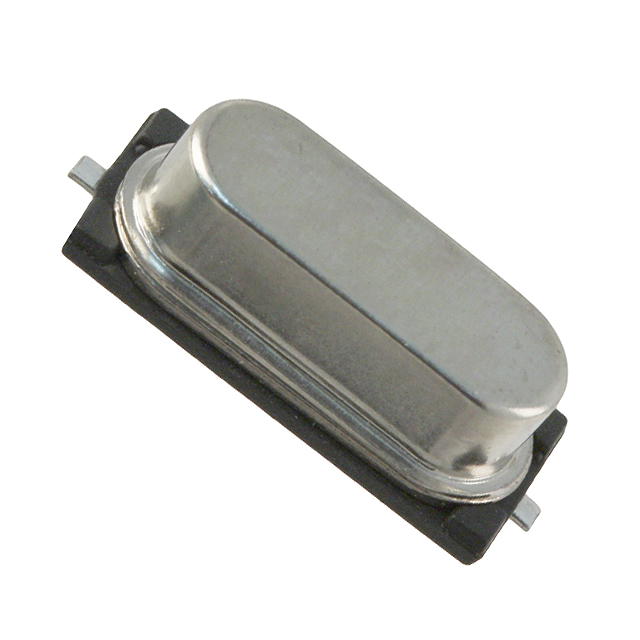

TXC/台湾晶技 无源晶振 9C12000008

9C12000008概述


    产品简介


    石英晶体
    石英晶体是一种常见的电子元器件,用于提供精确的频率控制。主要应用于PC(个人电脑)、STB(数字机顶盒)、LCDM(液晶显示器模块)以及Cable Modem(有线调制解调器)等领域。这些应用通常需要高度稳定和可靠的频率源。

    技术参数


    | 参数 | 规格 |

    | 频率范围 | 3.2 ~ 90 MHz |
    | 基频范围 | 3.2 ~ 3.686 MHz, 3.686 ~ 5 MHz, 5 ~ 10 MHz, 10 ~ 14 MHz, 14 ~ 30 MHz, 27 ~ 30 MHz, 30 ~ 50 MHz, 50 ~ 90 MHz |
    | 频率容差 | ± 30 ppm, 或指定 |
    | 温度稳定性 | ± 30 ppm, 或指定 |
    | 工作温度范围 | - 20 ~ + 70 ℃, 或指定 |
    | 并联电容 | ≤ 7 pF |
    | 驱动功率 | 1 ~ 500 μW (典型值:100 μW) |
    | 负载电容 | 系列型:16 pF, 20 pF, 30 pF, 32 pF,或指定 |
    | 老化率 | ≤ ± 5 ppm / 年 |
    | 存储温度范围 | - 40 ~ + 85 ℃ |

    产品特点和优势


    1. 多种标准频率:提供广泛的频率选项,适用于各种应用场景。
    2. 高频率调节能力和低串联电阻:高频率可调性和低串联电阻确保了稳定的频率输出。
    3. 大批量生产能力:适合大规模生产需求。
    4. 环保合规:符合RoHS标准,无铅。
    5. 表面贴装类型:便于自动化生产和安装。

    应用案例和使用建议


    应用案例:
    - PC:在主板中作为时钟源。
    - STB:在数字信号解码器中作为时间基准。
    - LCDM:用于显示器的定时控制。
    - Cable Modem:提供网络同步信号。
    使用建议:
    - 在高频应用中选择较低的负载电容,以降低并联电容的影响。
    - 确保在规定的温度范围内使用,以保证频率稳定性。
    - 考虑使用驱动功率适中的设计,以延长使用寿命。

    兼容性和支持


    该产品支持标准尺寸的封装,并且在不同应用场景中具有良好的兼容性。制造商提供全面的技术支持和售后服务,帮助客户解决可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率不准确 | 检查环境温度是否超出规定范围 |
    | 频率漂移大 | 调整负载电容至合适的值 |
    | 驱动功率过高 | 减少驱动功率 |
    | 噪声干扰 | 屏蔽电源线路减少干扰 |

    总结和推荐


    总体来看,这款石英晶体具有广泛的频率范围、高精度和稳定性,非常适合用于需要高频率稳定性的应用场合。其环保材料和大规模生产能力使其在市场上具有较强的竞争力。综上所述,我们强烈推荐使用这款产品。
    如果您对我们的产品有任何疑问或需要技术支持,请随时访问我们的官方网站 http://www.txccorp.com 进行查询。

9C12000008参数

参数
频率 12MHz
驱动电平 -
负载电容 16pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 40Ω
长*宽*高 11.4mm*4.8mm*4.1mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

9C12000008数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9C12000008 9C12000008数据手册

9C12000008封装设计

查看详情并下载
Symbol
Footprint
3D Model
