首页  >  产品百科  >  7C-26.000MBB-T

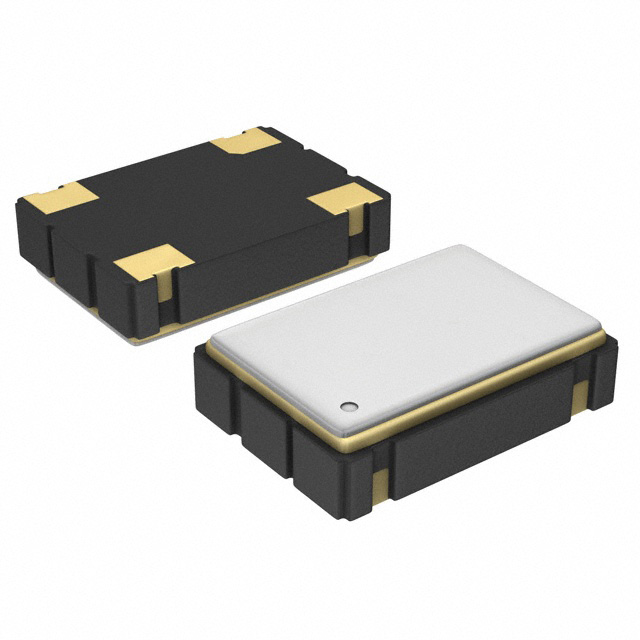

7C-26.000MBB-T

产品分类: 有源晶振
厂牌: TXC/台湾晶技
产品描述: ±50ppm 26MHz ±0.005% 贴片安装 5mm*3.2mm*1.4mm
供应商型号: 1842034
供应商: 海外现货
标准整包数: 1
TXC/台湾晶技 有源晶振 7C-26.000MBB-T

7C-26.000MBB-T概述

    高精度SMD晶体振荡器7C系列技术手册

    1. 产品简介


    本技术手册介绍的是TXC公司的7C系列SMD晶体振荡器(SMD Crystal Oscillator)。这类振荡器广泛应用于无线通信设备、PDA及数码相机(DSC)等领域。其采用小型化设计,通过自动贴装和回流焊接工艺实现高效生产,具有高精度特性、低功耗及良好的稳定性,且符合RoHS标准。

    2. 技术参数


    | 参数项 | 描述 |

    | 输出类型 | CMOS |
    | 输出负载 | 15pF、30pF |
    | 振荡模式 | 基频/三次泛音 |
    | 供电电压 | 1.8V ~ 5.0V |
    | 频率范围 | 1 ~ 150 MHz |
    | 频率稳定性 | ± 20 ppm、± 25 ppm、± 30 ppm、± 50 ppm |
    | 工作温度范围 | -10°C ~ +70°C 、-40°C ~ +85°C |
    | 存储温度范围 | -55°C ~ +125°C |
    | 电压阈值电压 (VOL) / 高电平输出电压 (VOH) | 0.1 VDD / 0.9 VDD |
    | 上升时间 / 下降时间 | 最大8ns |
    | 电流消耗 | 最大10mA(V = 3.3V时),最大20mA(V = 5V时)|
    | 对称性 | 40%~60% |
    | 启动时间 | 最大5ms |
    | 相位抖动 | 1ps最大 |
    | 年老化率 | 最大±3ppm/年 |

    3. 产品特点和优势


    - 高精度:覆盖宽频率范围,频率稳定性高达±30 ppm,能够满足多种应用需求。
    - 小型化设计:提供5.0 x 3.2 x 1.2 mm的小型化封装,适合密集布局。
    - 自动化生产:设计用于自动贴装和回流焊,简化制造流程,提高生产效率。
    - 多电压支持:供电电压范围广,可适配不同类型的电路板设计。
    - 可靠性:产品符合RoHS标准,确保绿色环保无铅生产。
    - 低功耗:低功耗特性使其在电池供电的应用中表现出色。

    4. 应用案例和使用建议


    - 无线通信设备:由于其高精度和稳定性,适用于各种无线通信模块,例如Wi-Fi模块、蓝牙模块等。
    - PDA与DSC:这些设备对尺寸和功耗有严格要求,该系列产品恰好符合这些需求。
    - 工业自动化:可以应用于工业自动化设备中的精密计时系统。
    使用建议:建议在进行系统集成前,详细检查设备的供电电压是否与产品兼容,以避免不必要的损耗。此外,考虑到产品的精密性,在安装过程中应注意静电防护措施,以防损坏。

    5. 兼容性和支持


    该产品与市场上常见的微控制器、传感器等其他电子元器件高度兼容。厂商提供了详细的使用手册和在线技术支持服务,可随时解答客户疑问,帮助快速解决问题。

    6. 常见问题与解决方案


    - 问题1:启动时间过长。
    - 解决方案:检查电路连接是否正确,确保电源电压稳定,必要时可增加启动电路辅助。

    - 问题2:频率不稳定。
    - 解决方案:检查供电电压是否在规定范围内,如存在问题则调整供电系统或更换合适的电源适配器。

    7. 总结和推荐


    总体来看,TXC的7C系列SMD晶体振荡器是一款高品质的振荡器,具备高精度、低功耗和小体积等优点,非常适合作为各类电子设备的核心部件。对于需要精确时钟信号的场合,这款产品将是理想的选择。强烈推荐用于无线通信、便携式设备及工业自动化控制领域。

7C-26.000MBB-T参数

参数
频率容差 ±0.005%
频率 26MHz
频率稳定性 ±50ppm
长*宽*高 5mm*3.2mm*1.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

7C-26.000MBB-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 有源晶振 TXC/台湾晶技 7C-26.000MBB-T 7C-26.000MBB-T数据手册

7C-26.000MBB-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
