7A-25.000MAHE-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技

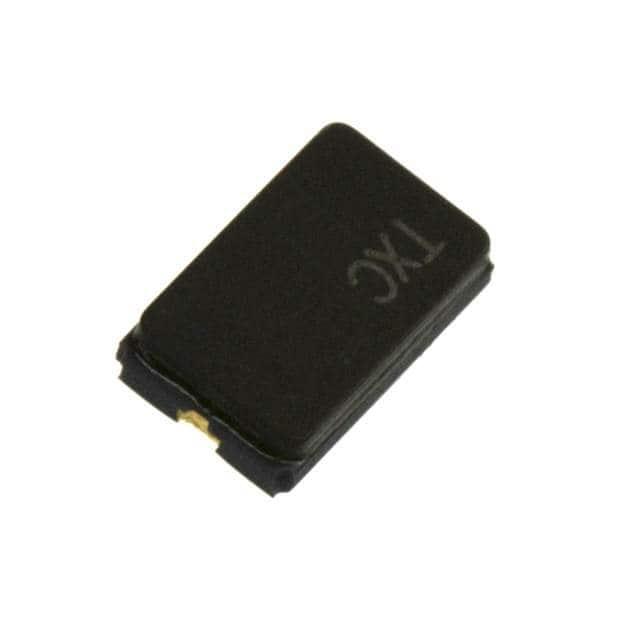

产品描述: TXC 晶振, 25MHz, 贴片安装, 2引脚, 12pF负载, 5 x 3.2 x 1.2mm, 长5mm
供应商型号: 7537105
供应商: 海外现货
标准整包数: 5
TXC/台湾晶技 无源晶振 7A-25.000MAHE-T

7A-25.000MAHE-T概述

    # 电子元器件技术手册:Fudamanetal 7A系列SMD玻璃晶体

    产品简介


    基本描述
    Fudamanetal 7A系列SMD玻璃晶体是一种高可靠性、紧凑型的振荡器,适用于各种便携式电子设备。该晶体具有低ESR(等效串联电阻)和稳定的频率响应,能够在广泛的温度范围内保持性能。
    主要功能
    - 紧凑型设计,采用SMD封装,适合自动贴装和回流焊接。
    - 高精度频率控制,可满足各类便携式PC、PDA、DSC及USB接口卡的需求。
    - 通过RoHS指令认证,不含铅。
    应用领域
    - 便携式计算机
    - 个人数字助理(PDA)
    - 数码相机(DSC)
    - USB接口卡

    技术参数


    | 参数 | 规格 |

    | 频率范围 | 8 ~ 80 MHz |
    | 频率容差(25ºC) | ± 30 ppm 或根据要求指定 |
    | 温度稳定性 | ± 30 ppm (-20 ~ +70ºC),或根据要求指定 |
    | 工作温度范围 | -40 ~ +85 ºC |
    | 寄生电容(C0) | 最大5 pF |
    | 负载电容 | 18 pF,或根据要求指定 |
    | 年老化率 | 最大± 3 ppm /年 |
    | 欧姆阻抗 | 100 Ω最大(典型值80 Ω) |
    | 驱动级别 | 1 ~ 200 μW(典型值100 μW) |

    产品特点和优势


    - 高可靠性:具备紧公差和稳定性的部件。
    - 环境适应性强:宽广的工作温度范围,能够在极端环境下稳定运行。
    - 自动化兼容:适用于自动贴装和回流焊接,提高生产效率。
    - 成本效益:合理的价格与良好的交货表现,降低了整体成本。

    应用案例和使用建议


    应用案例
    在便携式计算机和PDA设备中,7A系列SMD玻璃晶体提供了稳定的时钟信号,确保了设备的高效运行。在USB接口卡上,该晶体同样表现出色,提高了数据传输的准确性和可靠性。
    使用建议
    - 确保晶体安装位置远离热源和干扰源,以避免不必要的误差。
    - 在选择负载电容时,建议根据具体应用需求进行调整,以获得最佳性能。
    - 定期检测晶体的频率稳定性,及时更换老化的部件。

    兼容性和支持


    - 兼容性:适用于多种电子设备,如便携式计算机、PDA、DSC和USB接口卡。
    - 技术支持:提供全方位的技术支持和维护服务,可通过官方网站获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 振荡器输出不稳定 | 检查晶体是否正确安装并重新校准负载电容。 |
    | 频率偏移过大 | 确认工作温度是否超出规定范围,必要时更换晶体。 |
    | 晶体寿命短 | 更换为更稳定型号的晶体或定期维护检查。

    总结和推荐


    综合评估
    Fudamanetal 7A系列SMD玻璃晶体以其高可靠性、稳定性及合理价格,在众多便携式设备中表现出色。其紧凑的设计和宽广的温度适应性使其成为市场上不可多得的产品。
    推荐结论
    强烈推荐使用该晶体,特别是在便携式计算机、PDA和USB接口卡等对稳定性要求较高的设备中。如果您正在寻找一种高性能且成本合理的解决方案,Fudamanetal 7A系列将是您的理想选择。

7A-25.000MAHE-T参数

参数
负载电容 12pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 50Ω
频率 25MHz
驱动电平 -
长*宽*高 5mm*3.2mm*1.35mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

7A-25.000MAHE-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 7A-25.000MAHE-T 7A-25.000MAHE-T数据手册

7A-25.000MAHE-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
