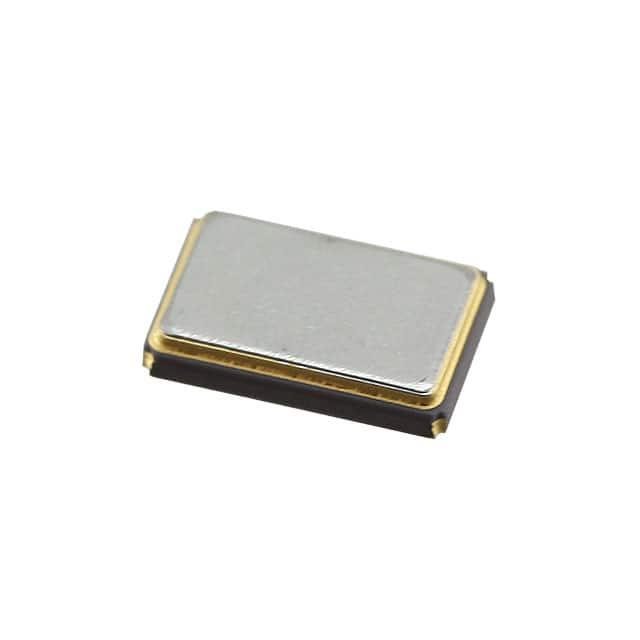

7B-27.120MAAJ-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 18pF ±30ppm ±30ppm 27.12MHz 40Ω 贴片安装 5mm*3.2mm*1.05mm
供应商型号: UA-7B-27.120MAAJ-T
供应商: 海外现货
标准整包数: 1000
TXC/台湾晶技 无源晶振 7B-27.120MAAJ-T

7B-27.120MAAJ-T概述

    高精度石英晶体振荡器技术手册

    产品简介


    本手册介绍了TXC公司生产的7B系列SMD贴片封装石英晶体振荡器。这类产品是专门为蓝牙模块、无线通信设备、数字相机(DSC)、个人数字助理(PDA)、手机和USB接口卡等应用设计的高性能、高可靠性组件。产品采用符合RoHS标准的无铅材料制造,确保了对环境友好。

    技术参数


    以下是7B系列石英晶体振荡器的技术规格和性能参数:
    - 尺寸:5.0 x 3.2 x 0.9 mm
    - 频率范围:8 ~ 125 MHz
    - 频率公差:± 30 ppm(可根据客户需求定制)
    - 频率稳定性:± 3 ppm / 年
    - 操作温度范围:-40 ~ +85 ℃
    - 存储温度范围:-40 ~ +85 ℃
    - 端子电容:5 pF最大值(2 pF典型值)
    - 驱动功率:1 ~ 200 μW(100 μW典型值)
    - 负载电容:10 pF、16 pF、20 pF 或根据客户需求定制
    - 等效串联电阻(ESR):最大80 Ω (120 Ω 最大值)
    - 老化率:最大± 10 ppm / 年

    产品特点和优势


    7B系列石英晶体振荡器具备如下特点和优势:
    - 高精度特性:覆盖宽泛的频率范围,提供高精度的频率输出。
    - 高频率稳定性:相比同类产品,具有更高的频率稳定性和可靠性。
    - 电磁干扰抑制能力强:有助于降低设备内部的电磁干扰,提升整体性能。
    - 良好的环境适应性:可在宽广的操作温度范围内保持稳定的工作状态。
    - 环保材料:所有产品均符合RoHS标准,采用无铅材料生产,保障环境安全。

    应用案例和使用建议


    此类产品广泛应用于蓝牙模块、无线通信设备、数字相机、个人数字助理(PDA)、手机及USB接口卡等场合。由于其优异的频率稳定性和可靠性,非常适合在严苛环境条件下长期稳定运行的应用需求。
    对于使用建议,我们建议客户在选择负载电容时根据具体电路设计需求进行选择,以达到最佳匹配效果;同时,合理设定驱动功率,避免因驱动过小导致振荡器无法启动或者驱动过大引起电路过热现象。

    兼容性和支持


    7B系列石英晶体振荡器与市场上大多数主流微处理器及控制器具有良好的兼容性。TXC公司为客户提供全方位的技术支持服务,包括售前咨询、技术支持和售后维修等。

    常见问题与解决方案


    以下是部分常见问题及其对应的解决方案:
    - 问题一:设备启动困难。
    - 解决方法:检查驱动功率设置是否合适,必要时调整负载电容。
    - 问题二:设备出现异常信号波动。
    - 解决方法:检查工作环境温度是否超出规定范围,如超温则需采取散热措施。
    - 问题三:信号质量不稳定。
    - 解决方法:更换负载电容至适合当前应用需求的型号。

    总结和推荐


    综合来看,TXC公司的7B系列石英晶体振荡器凭借其高精度、高稳定性、强电磁干扰抑制能力以及广泛的温度适用范围等优势,在各类高端电子设备中表现出色。因此,强烈推荐在需要高可靠性的无线通信、移动设备和数字消费类产品中使用此产品。对于任何有关该产品的疑问或需求,欢迎随时联系TXC公司获取更多详细信息和支持服务。

7B-27.120MAAJ-T参数

参数
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 40Ω
频率 27.12MHz
长*宽*高 5mm*3.2mm*1.05mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

7B-27.120MAAJ-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 7B-27.120MAAJ-T 7B-27.120MAAJ-T数据手册

7B-27.120MAAJ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
