7W-25.000MBA-T

产品分类: 有源晶振
厂牌: TXC/台湾晶技
产品描述: ±25ppm 25MHz 贴片安装 7mm*5mm*1.42mm
供应商型号: UA-7W-25.000MBA-T
供应商: 海外现货
标准整包数: 1000

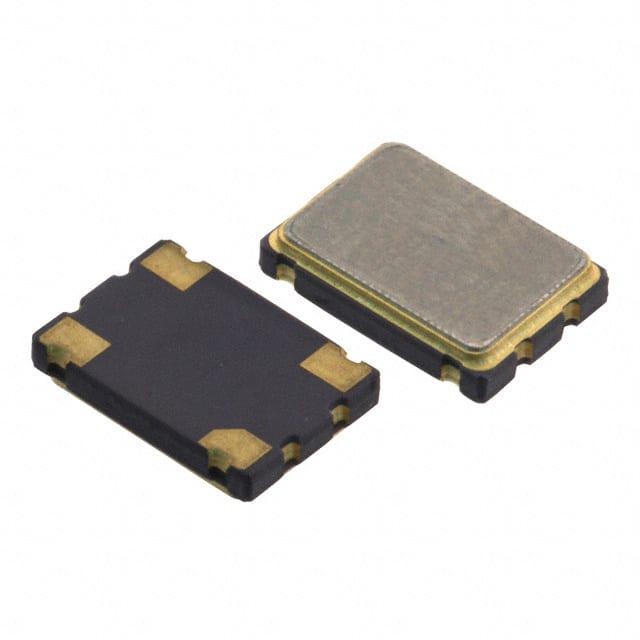

TXC/台湾晶技 有源晶振 7W-25.000MBA-T

7W-25.000MBA-T概述

    7W MHz CMOS 振荡器技术手册

    产品简介


    7W MHz CMOS振荡器是一款广泛应用于通信、网络及计算机外围设备中的高性能时钟源。其主要功能是提供稳定且准确的频率信号,以确保各种电子设备的正常运行。本产品支持多种电压范围(1.8V至3.3V),频率范围从1MHz到170MHz,适用于无线通信、光纤通道、以太网、存储系统等领域。

    技术参数


    以下是7W MHz CMOS振荡器的主要技术参数:
    - 频率范围:1MHz至170MHz
    - 电源电压:1.8V至3.3V
    - 电流消耗:1MHz至75MHz时最大10mA;75MHz至170MHz时最大20mA
    - 启动时间:最大8纳秒
    - 输出类型:CMOS
    - 负载电容:15pF
    - 占空比:40%至60%
    - 高电平输出电压:最小70% VDD,最大30% VDD
    - 低电平输出电压:最小30% VDD,最大70% VDD
    - 相位抖动(RMS):最大1ps
    - 温度稳定性:-40°C至+85°C,最大±30ppm
    - 尺寸:7.0 x 5.0 x 1.3毫米
    - 包装方法:带式封装(Tape & Reel)
    - 焊接温度:峰值温度260°C±10°C,10秒最小;回流温度220°C±10°C,60秒最小

    产品特点和优势


    7W MHz CMOS振荡器具备以下特点和优势:
    - 频率稳定性高:±25ppm(-40°C至+85°C)
    - 宽工作温度范围:-40°C至+85°C
    - 三态功能可用:可通过Pin1控制使能信号
    - 快速启动:最大启动时间为8纳秒
    - 兼容性好:适用于多种设备和标准,如PCI-E、USB、WLAN等
    - 绿色环保:符合RoHS标准,无铅封装

    应用案例和使用建议


    7W MHz CMOS振荡器广泛应用于无线通信、光纤通道、以太网、存储系统等领域。例如,在无线路由器和交换机中,它可用于生成稳定的时钟信号,保证网络数据传输的准确性。
    使用建议:
    - 在使用过程中,确保电源电压稳定,避免因电压波动导致信号质量下降。
    - 注意保持工作温度在-40°C至+85°C范围内,防止过热或过冷引起的性能问题。
    - 遵循正确的回流焊接工艺,确保焊接质量。

    兼容性和支持


    7W MHz CMOS振荡器与多种设备和标准兼容,如PCI-E、USB、WLAN等。厂商提供全面的技术支持,包括详细的产品手册、应用指南和技术咨询服务。此外,该产品通过RoHS认证,符合环保要求。

    常见问题与解决方案


    - 问题:启动时间较长
    - 解决方案:检查电源电压是否稳定,确保供电符合规格要求。
    - 问题:输出信号不稳定
    - 解决方案:检查工作温度是否在规定范围内,必要时采取温控措施。
    - 问题:焊接不良
    - 解决方案:遵循推荐的回流焊接工艺,确保焊接质量。

    总结和推荐


    7W MHz CMOS振荡器凭借其高频率稳定性、宽工作温度范围和快速启动等特点,在通信和计算机行业具有很高的市场竞争力。综合考虑其优异的性能和广泛应用,强烈推荐在需要高精度时钟信号的设备中使用此产品。

7W-25.000MBA-T参数

参数
频率 25MHz
频率稳定性 ±25ppm
频率容差 -
长*宽*高 7mm*5mm*1.42mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

7W-25.000MBA-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 有源晶振 TXC/台湾晶技 7W-25.000MBA-T 7W-25.000MBA-T数据手册

7W-25.000MBA-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
