9C12000083

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 30pF ±20ppm ±30ppm 12MHz 40Ω HC-49 贴片安装 11.4mm*4.8mm*4.1mm
供应商型号: UA-9C12000083
供应商: 海外现货
标准整包数: 1000

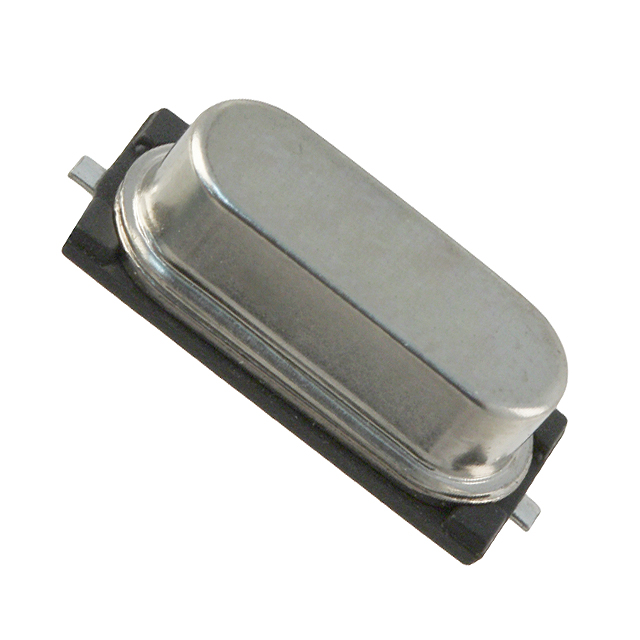

TXC/台湾晶技 无源晶振 9C12000083

9C12000083概述

    # 高品质石英晶体振荡器——TXC HC-49S SMD 9C 系列

    产品简介


    TXC HC-49S SMD 9C 系列是TXC公司生产的一款高品质表面贴装型石英晶体振荡器。作为现代电子设备的核心组件之一,它广泛应用于个人计算机(PC)、机顶盒(STB)、液晶显示器模块(LCDM)以及电缆调制解调器等领域。此系列产品不仅具备高精度频率选择能力,而且具有低等效串联电阻(ESR)的特点,确保了高效稳定的信号传输性能。此外,所有型号均符合RoHS指令要求,并采用无铅设计,满足绿色环保需求。

    技术参数


    | 参数名称 | 范围/值 | 单位 |
    |
    | 工作频率范围 | 3.2~90 MHz | MHz |
    | 频率容差 | ±30 ppm 或可定制 | ppm |
    | 工作温度范围 | -20~+70 ℃ 或可定制 | ℃ |
    | 并联电容 | 7 pF 最大值 | pF |
    | 驱动功率 | 1~500 μW (典型值:100 μW)| μW |
    | 负载电容 | 16 pF、20 pF、30 pF、32 pF 或可定制 | pF |
    | 存储温度范围 | -40~+85 ℃ | ℃ |

    产品特点和优势


    1. 多种标准频率选择:提供从3.2MHz到90MHz的广泛频率范围选择,适合不同应用场景的需求。
    2. 卓越性能:拥有较高的频率拉扯能力和较低的等效串联电阻,保证了信号质量与系统稳定性。
    3. 大批量生产能力:能够快速响应市场需求变化,提供稳定可靠的产品供应。
    4. 环保合规性:完全符合RoHS标准,适合在全球范围内推广使用。
    应用案例与使用建议
    TXC HC-49S SMD 9C系列广泛应用于PC、STB、LCDM及Cable Modem等领域。例如,在个人电脑主板上使用时,可以确保主板与外设之间通信准确无误;在电视接收终端设备中,则有助于提高图像处理效率。对于具体项目的实施过程中,建议根据实际工作条件调整负载电容值以获得最佳效果。

    兼容性和支持


    本产品与其他主流品牌的产品具有良好的互换性,方便用户进行替换升级。同时,TXC公司还为客户提供全方位的技术支持服务,包括但不限于样品申请、技术支持热线咨询等。
    常见问题解答
    1. 问:如何选择合适的负载电容?
    答:应根据具体电路设计需求来决定,通常推荐使用默认值或参考官方推荐值。
    2. 问:存储期间需要注意什么?
    答:避免极端温湿度环境存放,建议存放在干燥通风处。
    3. 问:如果发现产品无法正常工作怎么办?
    答:首先检查焊接是否正确,其次联系供应商寻求进一步帮助。
    总结与推荐
    综上所述,TXC HC-49S SMD 9C 系列凭借其优良的设计理念和技术实力,在多个行业中展现出了极强的应用价值和发展潜力。如果您正在寻找一款既经济实惠又性能可靠的石英晶体振荡器,那么这款产品无疑是您的理想之选!

9C12000083参数

参数
频率 12MHz
驱动电平 -
负载电容 30pF
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 40Ω
长*宽*高 11.4mm*4.8mm*4.1mm
通用封装 HC-49
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

9C12000083数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9C12000083 9C12000083数据手册

9C12000083封装设计

查看详情并下载
Symbol
Footprint
3D Model
