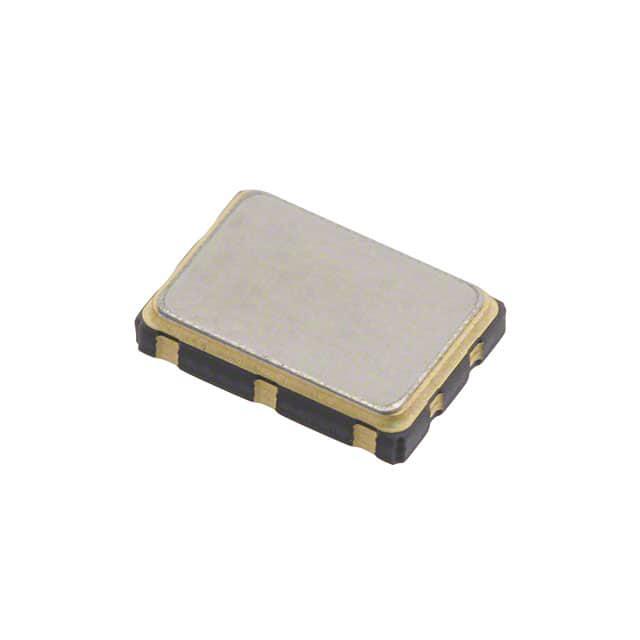

BB-75.000MBE-T

产品分类: 有源晶振
厂牌: TXC/台湾晶技
产品描述: ±50ppm 75MHz 贴片安装 7mm*5mm*1.5mm
供应商型号: DECI-BB-75.000MBE-T
供应商: 海外现货
标准整包数: 1
TXC/台湾晶技 有源晶振 BB-75.000MBE-T

BB-75.000MBE-T概述

    电子元器件产品技术手册解析
    本文将对一款用于高速通信领域的电子元器件进行详细解析,包括其技术参数、产品特点及优势、应用案例和使用建议、兼容性与支持等内容。通过这些信息,读者可以全面了解这款元器件的应用价值及实际操作注意事项。

    1. 产品简介


    本产品为一款CXO BB系列振荡器,主要用于各种高速通信系统中,例如光纤通道、千兆以太网、串行ATA、串行连接SCSI、PCI Express、SDH/SONET等。其设计采用了低电压正发射极耦合逻辑(LVPECL)输出模式,工作频率范围为50 MHz至160 MHz。该振荡器符合RoHS标准,适用于环保要求较高的场合。

    2. 技术参数


    - 输出类型:LVPECL
    - 输出负载:50 至 VDD - 2 V
    - 震荡模式:3rd Overtone
    - 供电电压:2.5 V 和 3.3 V
    - 频率范围:50 ~ 160 MHz
    - 整体频率稳定性:± 50 ppm (-40 ~ +85 °C)
    - 工作温度范围:-40 ~ +85 °C
    - 存储温度范围:-55 ~ +125 °C
    - 供电电流:最大 80 mA
    - 上升/下降时间:最大 1 ns
    - 相位抖动(12 KHz ~ 20 MHz):最大 1 ps

    3. 产品特点和优势


    - 低相位噪声和抖动:在高频应用中具有出色的性能。
    - 可选三态功能:适用于需要灵活控制输出信号的应用场景。
    - 兼容多种工作电压:既支持2.5 V也支持3.3 V供电,增强了产品的通用性。
    - 卓越的频率稳定性:即使在极端温度下也能保持稳定的输出频率。

    4. 应用案例和使用建议


    该振荡器广泛应用于光纤通讯、网络基础设施等领域。例如,在数据中心内部,这种振荡器可以作为时钟源用于保障高速数据传输的稳定性和准确性。对于系统设计者而言,需要注意的是电源布局和信号线的阻抗匹配,以减少噪声干扰并确保最佳性能。具体到布局方面,TXC BBCe33 的设计建议包括优化电源去耦电容的位置,确保信号完整性。

    5. 兼容性和支持


    该振荡器完全符合RoHS标准,且在材料选择上考虑了无铅焊接工艺的需求。厂商提供了详尽的技术文档和客户支持服务,涵盖安装指南、使用说明及故障排查手册。客户还可以通过官方渠道获取更多定制化技术支持。

    6. 常见问题与解决方案


    - 问题1:如何调整振荡器的工作频率?
    - 解决方案:通过外部电阻或电容值的微调来实现频率的精确调节。

    - 问题2:在高湿度环境下,设备出现异常现象。
    - 解决方案:检查电路板上的防潮措施,必要时更换防护等级更高的封装材料。

    7. 总结和推荐


    综上所述,这款CXO BB系列振荡器凭借其优异的性能、广泛的适用范围以及良好的用户支持,在高速通信领域表现出色。其紧凑的设计和灵活的工作参数使其成为各种高端电子设备的理想选择。因此,我们强烈推荐给那些需要高性能时钟源的工程师和技术人员使用。

BB-75.000MBE-T参数

参数
频率容差 -
频率 75MHz
频率稳定性 ±50ppm
长*宽*高 7mm*5mm*1.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BB-75.000MBE-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 有源晶振 TXC/台湾晶技 BB-75.000MBE-T BB-75.000MBE-T数据手册

BB-75.000MBE-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
