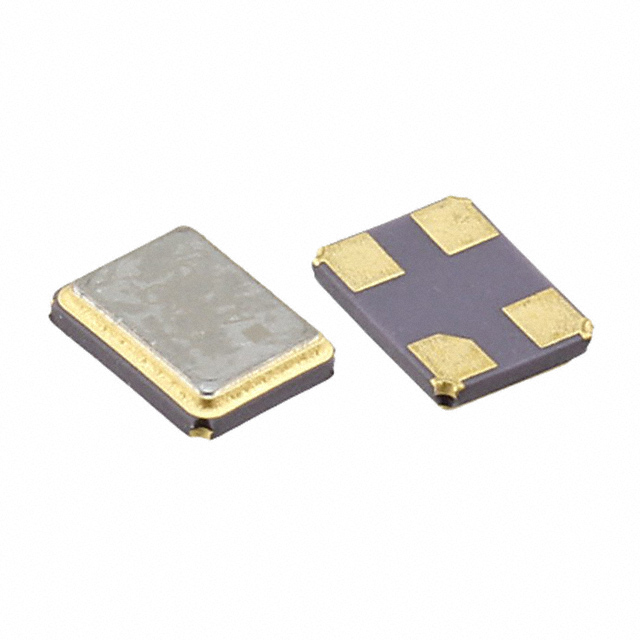

7M-48.000MEEQ-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 10pF ±10ppm ±10ppm 48MHz 60Ω 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 717-7M-48.000MEEQ-T
供应商: Mouser
标准整包数: 1
TXC/台湾晶技 无源晶振 7M-48.000MEEQ-T

7M-48.000MEEQ-T概述

    高频晶体(7M MHz Crystal)技术手册

    产品简介


    本手册介绍的是TXCC Crystal公司生产的7M MHz晶体。这是一款频率范围从10MHz到114MHz的晶体振荡器,适用于计算机外设、消费电子产品、手机、对讲机、数码相机、显示器、电视、蓝牙、无线局域网等多个领域。晶体振荡器是现代电子系统的核心组件之一,通过提供稳定的时钟信号来确保系统正常运行。

    技术参数


    | 参数 | 描述 |

    | 频率范围 | 10MHz ~ 114MHz |
    | 驱动级 | 1 ~ 200μW (100μW典型值) |
    | 负载电容 | 6pF, 8pF, 9pF, 10pF, 12pF, 16pF, 18pF, 20pF |
    | 温度稳定性 | -20°C ~ +70°C ±10ppm |
    | 工作温度范围 | -40°C ~ +85°C (典型),-55°C ~ +125°C |
    | 谐振电阻 | 最大值80Ω |
    | 封装类型 | 陶瓷SMD封装 |

    产品特点和优势


    7M MHz晶体具有出色的频率稳定性和宽广的工作温度范围,确保其在各种恶劣环境下都能保持优异的性能。此外,它的高精度频率输出和低驱动级使得它在电路设计中更加灵活可靠。特别是在计算机外围设备、消费电子等领域,7M MHz晶体的应用十分广泛。

    应用案例和使用建议


    - 计算机外设:作为计算机时钟信号源,保证数据传输的准确性和系统的稳定运行。
    - 消费电子产品:应用于便携式设备如手机、对讲机等,提供稳定的时钟信号。
    - 显示器:在电视和显示器中用于图像处理和信号同步。
    - 其他领域:蓝牙、无线局域网等领域也有广泛应用。
    使用建议:
    1. 在高温或低温环境中使用时,需要考虑温度变化对频率稳定性的影响。
    2. 确保选择合适的负载电容以满足系统需求。
    3. 在焊接过程中需严格遵循焊接曲线要求,以避免对晶体造成损害。

    兼容性和支持


    7M MHz晶体与多种电子设备兼容,支持定制化频率要求。供应商提供了详细的安装指导和技术支持,帮助客户快速部署并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 晶体在高温环境下不稳定 | 选择更高温稳定性等级的晶体 |
    | 驱动级过高导致功耗增大 | 选择更低驱动级的晶体 |
    | 安装时焊接温度过高 | 严格按照焊接曲线进行操作 |

    总结和推荐


    综上所述,7M MHz晶体凭借其广泛的适用性、良好的温度稳定性和精确的频率输出,非常适合于计算机外设、消费电子产品、移动通信等领域。无论是在性能还是耐用性方面,这款晶体均表现出色。因此,我们强烈推荐在需要高性能时钟信号的场合使用7M MHz晶体。

7M-48.000MEEQ-T参数

参数
负载电容 10pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 60Ω
频率 48MHz
驱动电平 -
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

7M-48.000MEEQ-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 7M-48.000MEEQ-T 7M-48.000MEEQ-T数据手册

7M-48.000MEEQ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
