首页  >  产品百科  >  9B-27.000MAAJ-B

9B-27.000MAAJ-B

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 18pF ±30ppm ±30ppm 27MHz 30Ω HC-49 通孔安装 11.5mm*5mm*3.68mm
供应商型号: 2819264
供应商: element14
标准整包数: 1

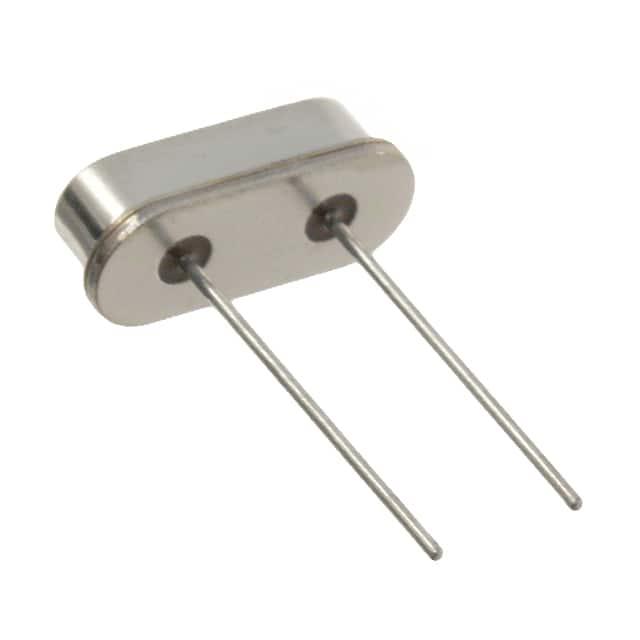

TXC/台湾晶技 无源晶振 9B-27.000MAAJ-B

9B-27.000MAAJ-B概述

    # 产品技术手册:晶体单元

    产品简介


    基本介绍
    本文介绍的是电阻焊接型晶体单元(Resistance welded type crystal units)。此类晶体单元主要用于电视(TV)、机顶盒(STB)、液晶显示器模块(LCDM)及电缆调制解调器(Cable Modem)等领域。这些晶体单元具有多种标准频率,且在高频拉伸性和等效串联电阻(ESR)方面表现优异。此外,它们还具备成本低廉、批量生产能力强的特点,是市场上非常具有竞争力的产品。

    技术参数


    频率范围
    - 基本谐振频率:3.2 MHz 至 90 MHz
    - 三次泛音频率:27 MHz 至 30 MHz
    - 三阶泛音频率:30 MHz 至 50 MHz
    - 五阶泛音频率:50 MHz 至 90 MHz
    频率容差
    - 25°C 下的频率容差:± 30 ppm(可指定)
    频率稳定性
    - 温度范围内的频率稳定性:± 30 ppm (-20°C 至 +70°C)(可指定)
    - 温度范围:-20°C 至 +70°C
    等效串联电阻(ESR)
    - 基本谐振频率下的最大 ESR:200Ω
    - 三阶泛音频率下的最大 ESR:150Ω
    - 五阶泛音频率下的最大 ESR:80Ω
    - 七阶泛音频率下的最大 ESR:40Ω
    - 九阶泛音频率下的最大 ESR:30Ω
    其他规格
    - 并联电容:最大7pF(可指定)
    - 驱动功率:1 μW 至 500 μW(典型值为100 μW)
    - 负载电容:18pF(可指定)
    - 老化速率:最大 ± 3 ppm/年(25°C)
    - 存储温度范围:-40°C 至 +85°C

    产品特点和优势


    - 高频率拉伸性:在较高频率下表现出色,具有较低的等效串联电阻(ESR)。
    - 低制造成本:生产成本较低,非常适合大规模生产。
    - 广泛应用:适用于电视、机顶盒、液晶显示器模块和电缆调制解调器等多种电子产品。
    - 环保合规:符合RoHS标准,无铅。

    应用案例和使用建议


    应用案例
    - 电视:确保信号的稳定传输和接收。
    - 机顶盒:提供精确的时间基准,保证信号解码的准确性。
    - 液晶显示器模块:维持显示屏时间基准的一致性。
    - 电缆调制解调器:确保数据传输的准确性和可靠性。
    使用建议
    - 在选择频率时,建议根据具体应用需求进行指定,以确保最佳性能。
    - 在高频率应用中,应注意保持驱动功率在适当的范围内,避免过载。
    - 存储过程中需注意控制环境温度,确保其长期稳定运行。

    兼容性和支持


    - 与其他元器件的兼容性:此晶体单元设计用于标准频率,可以轻松集成到现有系统中。
    - 厂商支持:请通过官网或联系销售人员获取最新规格和技术支持。

    常见问题与解决方案


    问题一:频率不稳定
    解决方案:检查驱动功率是否在规定范围内,同时确认频率是否在规定的容差范围内。
    问题二:ESR过高
    解决方案:更换为更合适的晶体单元型号,或者重新调整驱动功率以降低ESR。
    问题三:温度稳定性不佳
    解决方案:确保晶体单元的工作温度在-20°C至+70°C范围内,并适当增加温度补偿措施。

    总结和推荐


    综上所述,这款晶体单元以其优异的频率稳定性、较低的成本和广泛的应用范围,在市场中展现出显著的竞争优势。无论是电视、机顶盒还是其他需要高精度时钟基准的应用场合,都是理想的选择。我们强烈推荐此款产品,相信它将为您的项目带来卓越的表现。

9B-27.000MAAJ-B参数

参数
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 30Ω
频率 27MHz
驱动电平 -
长*宽*高 11.5mm*5mm*3.68mm
通用封装 HC-49
安装方式 通孔安装
零件状态 停产
包装方式 散装

9B-27.000MAAJ-B数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9B-27.000MAAJ-B 9B-27.000MAAJ-B数据手册

9B-27.000MAAJ-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.8764
50+ ¥ 2.1624
100+ ¥ 1.9176
250+ ¥ 1.84
500+ ¥ 1.79
1000+ ¥ 1.51
库存: 417
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.87
