首页  >  产品百科  >  9H03200012

9H03200012

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 12.5pF ±20ppm 32.768KHz 90KΩ 2012 贴片安装 2mm*1.2mm*600μm
供应商型号: 9H03200012 2012
供应商: 国内现货
标准整包数: 3000

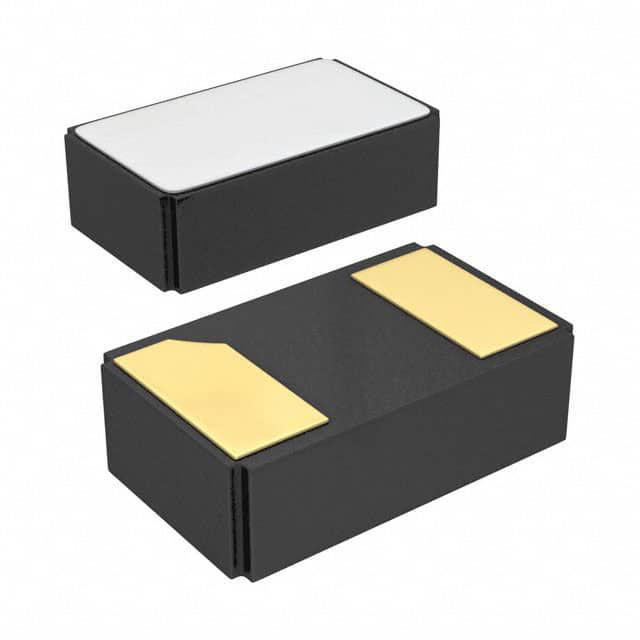

TXC/台湾晶技 无源晶振 9H03200012

9H03200012概述

    高质量电子元器件产品技术手册

    1. 产品简介


    石英晶体(SMD)是广泛应用于移动电话、笔记本电脑以及数字摄像机中的频率控制元件。它采用陶瓷表面封装,具备无铅环保特性,符合RoHS标准。本款型号为9H T11系列,以紧凑尺寸和稳定的频率输出为特点,适用于各种消费电子及通信设备中。

    2. 技术参数


    - 等效串联电阻(ESR):最大90KΩ
    - 标称频率:32.768 kHz
    - 频率容差:± 20 ppm(可指定其他值)
    - 操作温度范围:-40℃至+85℃
    - 并联电容(C0):典型值1.3 pF
    - 运动电容(C1):典型值6.4 fF
    - 绝缘电阻(IR):最小值500 MΩ
    - 驱动功率(DL):最大值0.5 μW
    - 负载电容(CL):典型值12.5 pF(可定制)
    - 转折温度(Ti):± 5℃
    - 抛物线系数(B):(-0.03 ± 0.01) 10^-6 / ℃^2
    - 老化率:第一年± 3 ppm
    - 存储温度范围:-55℃至+125℃

    3. 产品特点和优势


    本款石英晶体具有如下独特优势:
    - 紧凑设计:体积仅为2.0 x 1.2 x 0.6 mm,便于集成到小型电子设备中。
    - 稳定可靠:高精度频率输出及优异的老化率特性使其在恶劣环境下依然保持稳定性能。
    - 环保安全:采用无铅封装,确保产品符合国际环保标准。

    4. 应用案例和使用建议


    - 移动电话:用于时钟基准和信号同步,建议选择合适的负载电容以匹配手机电路需求。
    - 笔记本电脑:作为主板上的时钟源,提升系统运行稳定性。
    - 数字摄像机:用于时间标记和图像处理中的精确计时,需关注其宽泛的操作温度范围适应不同的使用环境。

    5. 兼容性和支持


    - 本款石英晶体兼容多种电子设备及电路板,适用于不同类型的接口。
    - 厂商提供详尽的技术文档和支持服务,确保用户能高效解决问题。

    6. 常见问题与解决方案


    - Q:如何正确选择合适的负载电容?
    - A:根据实际电路需求参考手册推荐值,并通过测试验证最佳效果。
    - Q:使用过程中出现频率漂移怎么办?
    - A:检查操作环境温度,必要时调整电源电压或使用温度补偿电路。

    7. 总结和推荐


    综上所述,这款9H T11系列石英晶体凭借其高精度、紧凑设计及环保特性,在众多电子设备中表现出色。其在各类消费电子产品中的广泛应用证明了其可靠性和市场竞争力。因此,强烈推荐使用本产品,特别是在需要高精度频率控制的应用场合。

9H03200012参数

参数
负载电容 12.5pF
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 90KΩ
频率 32.768KHz
驱动电平 -
长*宽*高 2mm*1.2mm*600μm
通用封装 2012
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

9H03200012数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9H03200012 9H03200012数据手册

9H03200012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.828
9000+ ¥ 0.8136
15000+ ¥ 0.792
18000+ ¥ 0.7416
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2484
