首页  >  产品百科  >  9B25000068

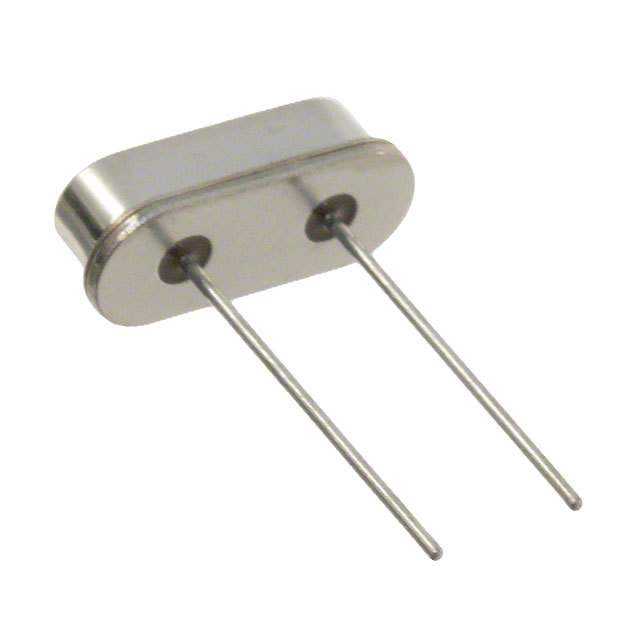

9B25000068

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 20pF ±30ppm ±50ppm 25MHz HC-49 通孔安装 11.5mm*5mm*3.68mm
供应商型号:
供应商:
标准整包数: 0
TXC/台湾晶技 无源晶振 9B25000068

9B25000068概述

    电子元器件技术手册解析

    产品简介


    本手册介绍的是TXC公司生产的HC-49S 9B系列金属封装石英晶体振荡器。这类晶体振荡器广泛应用于电视(TV)、机顶盒(STB)、液晶显示器(LCDM)及电缆调制解调器等领域。该系列产品具备良好的频率稳定性、低电阻焊型结构、多样化频率选择和高性价比等特点。

    技术参数


    以下是根据技术手册中提供的技术规格进行的整理:
    - 频率范围:3.2 MHz至90 MHz
    - 频率容差(25℃下):±30 ppm(可指定其他容差)
    - 频率稳定度(全温范围内):±30 ppm(可指定其他稳定度)
    - 工作温度范围:-20℃至+70℃(可指定其他温度范围)
    - 旁路电容(C0):最大7 pF
    - 驱动功率:1至500 μW(典型值100 μW)
    - 负载电容:16 pF、20 pF、30 pF、32 pF(可指定其他负载电容)
    - 老化率(25℃下):最大±5 ppm/年
    - 储存温度范围:-40℃至+85℃
    等效串联电阻(ESR)
    根据不同频率范围,ESR值如下:
    - 3.2 ~ 3.686 MHz:最大200 Ω
    - 3.686 ~ 5 MHz:最大150 Ω
    - 5 ~ 10 MHz:最大80 Ω
    - 10 ~ 14 MHz:最大40 Ω
    - 14 ~ 30 MHz:最大30 Ω
    - 27 ~ 30 MHz:最大100 Ω
    - 30 ~ 50 MHz:最大80 Ω
    - 50 ~ 90 MHz:最大60 Ω

    产品特点和优势


    该系列产品具备以下几个显著特点:
    - 焊接方式:采用电阻焊接技术,提高了产品的可靠性和耐久性。
    - 频率多样性:提供多个标准频率选择,覆盖了广泛的频率范围。
    - 优越的电气性能:拥有较低的ESR和较高的频率拉扯能力。
    - 高性价比:价格低廉且适合大规模生产。
    - 符合环保要求:RoHS认证,无铅。
    - 应用领域广:适用于多种电子设备如电视、机顶盒等。

    应用案例和使用建议


    在实际应用中,该系列晶体振荡器常用于高频电路设计,如视频处理、无线通信等领域。在具体使用时,可以根据需求选择合适的频率和负载电容以确保最佳性能。建议在安装时注意保证适当的驱动功率,以避免过高的功耗导致的产品损坏。

    兼容性和支持


    该产品与多种主流电子设备兼容,可以作为标准组件集成到不同的系统中。同时,厂商提供了详尽的技术支持和服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:晶体振荡器输出频率不稳定。
    - 解决方案:检查驱动功率是否在合理范围内,重新设定负载电容值。
    - 问题:晶体振荡器在高温环境下工作不正常。
    - 解决方案:确认是否在推荐的工作温度范围内使用,如果超出了温度限制,则需要采取散热措施。

    总结和推荐


    综上所述,TXC公司的HC-49S 9B系列金属封装石英晶体振荡器凭借其多样化的频率选择、良好的电气特性和高性价比,在电子元器件市场上具有较强的竞争力。对于需要高频应用场合的设计者来说,这是一款值得推荐的产品。

9B25000068参数

参数
负载电容 20pF
频率稳定性 ±50ppm
频率容差 ±30ppm
等效串联电阻 -
频率 25MHz
驱动电平 -
长*宽*高 11.5mm*5mm*3.68mm
通用封装 HC-49
安装方式 通孔安装
零件状态 在售

9B25000068数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9B25000068 9B25000068数据手册

9B25000068封装设计

查看详情并下载
Symbol
Footprint
3D Model
