首页  >  产品百科  >  9C08070004

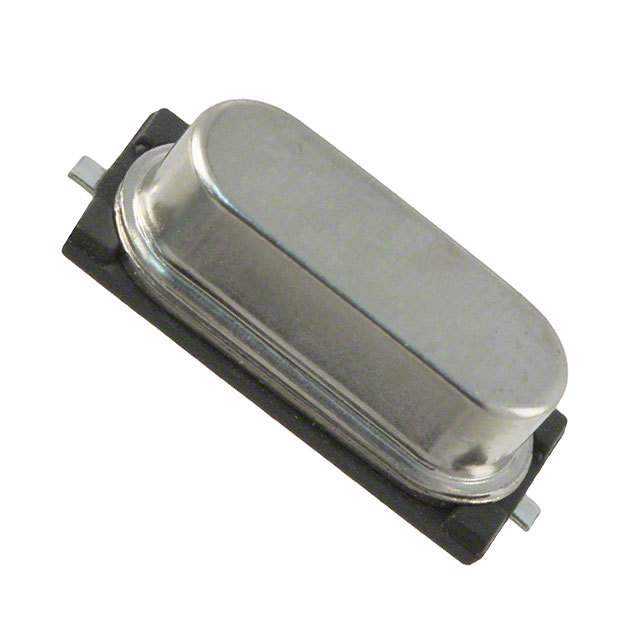

9C08070004

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 18pF ±30ppm ±30ppm 8MHz 80Ω HC-49 贴片安装 11.4mm*4.8mm*4.1mm
供应商型号: DECI-9C08070004
供应商: 海外现货
标准整包数: 1
TXC/台湾晶技 无源晶振 9C08070004

9C08070004概述

    Quartz Crystal Units: HC-49S SMD 9C Series

    产品简介


    石英晶体单位(Quartz Crystal Units)是一种高精度频率控制元件,广泛应用于各种电子设备中。本篇技术手册详细介绍了HC-49S SMD 9C系列石英晶体单元,该产品具有表面贴装设计,能够适应多种标准频率需求。主要适用于个人计算机(PC)、机顶盒(STB)、液晶显示器模块(LCDM)和有线调制解调器(Cable Modem)等领域。

    技术参数


    - 等效串联电阻(ESR)
    - 基频:最大200Ω
    - 三次谐波:最大150Ω
    - 最大值根据频率范围变化:5MHz以下最大80Ω,10MHz以下最大40Ω,14MHz以下最大30Ω,27MHz至30MHz最大100Ω,30MHz至50MHz最大80Ω,50MHz至90MHz最大60Ω。

    - 频率范围
    - 3.2 ~ 3.686 MHz
    - 3.686 ~ 5 MHz
    - 5 ~ 10 MHz
    - 10 ~ 14 MHz
    - 14 ~ 30 MHz
    - 27 ~ 30 MHz
    - 30 ~ 50 MHz
    - 50 ~ 90 MHz

    - 频率容差(25℃时)
    - ± 30 ppm,或指定

    - 频率稳定性(工作温度范围内)
    - ± 30 ppm,或指定

    - 工作温度范围
    - -20 ~ +70℃,或指定

    - 并联电容
    - 最大7pF

    - 驱动功率
    - 1 ~ 500 μW(典型100 μW)

    - 负载电容
    - 系列型,16 pF,20 pF,30 pF,32 pF,或指定

    - 老化率(25℃时)
    - 每年最大± 5 ppm

    - 存储温度范围
    - -40 ~ +85℃

    产品特点和优势


    HC-49S SMD 9C系列石英晶体具备以下显著特点:
    - 高精度频率控制,适合大规模生产
    - 宽泛的标准频率范围,满足多种应用需求
    - 低等效串联电阻,减少能耗
    - 高频拉力,适合高频率应用
    - RoHS合规,无铅环保
    这些特点使得HC-49S SMD 9C系列在各类电子设备中表现出色,特别是在需要高精度频率控制的应用中具有明显优势。

    应用案例和使用建议


    HC-49S SMD 9C系列适用于多种应用场合,如:
    - 个人计算机(PC)
    - 机顶盒(STB)
    - 液晶显示器模块(LCDM)
    - 有线调制解调器(Cable Modem)
    建议在使用过程中注意驱动功率的选择,避免过载。此外,在安装过程中需遵循制造商的指引,确保产品正确连接以获得最佳性能。

    兼容性和支持


    HC-49S SMD 9C系列晶体单位与其他主流电子元器件和设备兼容。如果您在使用中遇到任何问题,可通过访问公司网站http://www.txccorp.com或联系销售代表获取技术支持。

    常见问题与解决方案


    - 问题1:如何确定合适的频率容差?
    - 解决方案:选择符合您的具体应用需求的容差范围。如果您不确定,建议咨询技术支持。

    - 问题2:如何选择正确的驱动功率?
    - 解决方案:根据应用需求选择适当的驱动功率,一般推荐值为100 μW。

    - 问题3:如何正确存储产品以防止损坏?
    - 解决方案:保持产品在规定的存储温度范围内,避免极端温度环境。

    总结和推荐


    HC-49S SMD 9C系列石英晶体因其高精度、宽频率范围和低功耗而成为电子设备频率控制的理想选择。特别适合需要高性能频率控制的复杂系统。对于寻求可靠且高效解决方案的工程师和设计师来说,强烈推荐使用此产品。

9C08070004参数

参数
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 80Ω
频率 8MHz
驱动电平 -
负载电容 18pF
长*宽*高 11.4mm*4.8mm*4.1mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售

9C08070004数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9C08070004 9C08070004数据手册

9C08070004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3 ¥ 2.535
5000+ $ 0.264 ¥ 2.2308
10000+ $ 0.228 ¥ 1.9266
库存: 10000
起订量: 3334 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 7605
