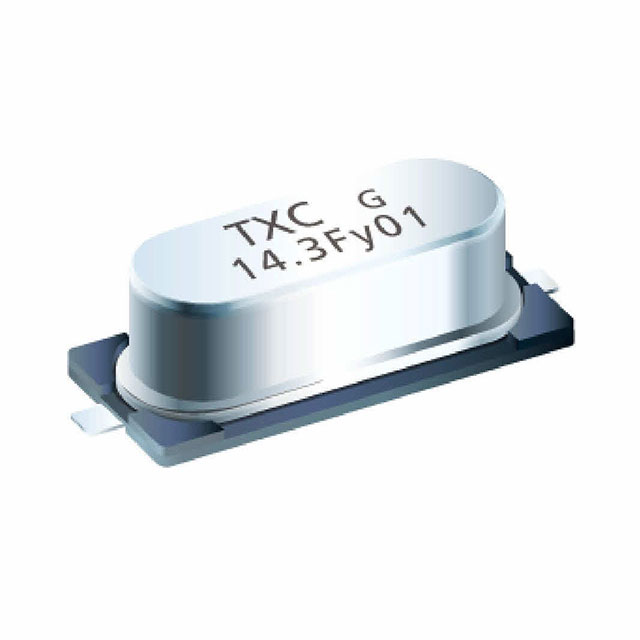

9C-25.000MAAJ-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 18pF ± 30 ppm ±30ppm 25MHz 30Ω 10μW SMD 贴片安装 11.4mm*4.35mm*3.8mm
供应商型号: UA-9C-25.000MAAJ-T
供应商: 海外现货
标准整包数: 1
TXC/台湾晶技 无源晶振 9C-25.000MAAJ-T

9C-25.000MAAJ-T概述


    产品简介


    石英晶体振荡器(Quartz Crystal Oscillator)
    - 产品类型:石英晶体振荡器是常见的电子元器件之一,用于提供精确稳定的频率信号。
    - 主要功能:石英晶体振荡器能够产生高频、低噪声的振荡信号,适用于各种通信设备及消费电子产品。
    - 应用领域:广泛应用于个人计算机(PC)、机顶盒(STB)、液晶显示器(LCDM)、电缆调制解调器等领域。

    技术参数


    - 频率范围:
    - 基础频率:3.2 ~ 90 MHz
    - 谐波频率:第三泛音(3rd Overtone)
    - 频率公差:± 30 ppm(可定制)
    - 温度稳定性:-20 ~ +70 ℃ 或自定义
    - 额定负载电容:16 pF、20 pF、30 pF、32 pF 或自定义
    - 驱动功率:1 ~ 500 μW(典型值为100 μW)
    - 等效串联电阻(ESR):
    - 3.2 ~ 3.686 MHz:最大200 Ω
    - 3.686 ~ 5 MHz:最大150 Ω
    - 5 ~ 10 MHz:最大80 Ω
    - 10 ~ 14 MHz:最大40 Ω
    - 14 ~ 30 MHz:最大30 Ω
    - 27 ~ 30 MHz:最大100 Ω
    - 30 ~ 50 MHz:最大80 Ω
    - 50 ~ 90 MHz:最大60 Ω
    - 老化率:最大 ± 5 ppm/年
    - 存储温度范围:-40 ~ +85 ℃
    - 结构:金属壳封装

    产品特点和优势


    - 表面贴装型晶体单元:易于安装和批量生产。
    - 多种标准频率:满足不同设备的需求。
    - 高频率调节能力和低等效串联电阻:确保频率精度和稳定性。
    - 高生产能力:适合大规模生产。
    - 绿色环保:符合RoHS标准,无铅。
    - 兼容性广泛:适用于PC、STB、LCDM、电缆调制解调器等众多设备。

    应用案例和使用建议


    应用案例
    - 在PC主板上,通过石英晶体振荡器提供稳定的时钟信号,保证CPU及其他核心组件正常工作。
    - 机顶盒内部,用于处理视频信号传输,确保图像质量清晰稳定。
    - 在液晶显示器中,石英晶体振荡器帮助维持背光电路的工作频率,提升显示效果。
    使用建议
    - 根据具体应用需求选择合适的频率和电容值。
    - 确保在适宜的温度范围内使用,避免过热或过冷影响性能。
    - 安装时尽量减少机械应力,防止影响性能。
    - 在高频电路中,注意匹配负载电容,以获得最佳性能。

    兼容性和支持


    - 兼容性:本产品与各种电子设备高度兼容,适用于广泛的电路设计。
    - 技术支持:公司提供全方位的技术支持和售后服务,如需更多信息,请访问公司网站http://www.txccorp.com 或联系销售部门。

    常见问题与解决方案


    - 问题一:晶体振荡器工作不稳定,输出信号波动大。
    - 解决方案:检查电源电压是否稳定,重新确认负载电容和频率参数设置是否正确。

    - 问题二:设备在低温环境下工作异常。
    - 解决方案:确认产品是否符合所用温度范围要求,并考虑加装温控装置。

    总结和推荐


    综上所述,这款石英晶体振荡器具备多种频率选择、高稳定性及优良的生产效率,广泛适用于个人计算机、机顶盒等众多设备中。其良好的环境适应性、优异的性能表现和环保材料的使用使其在市场上具有很强的竞争优势。因此,对于需要高精度频率源的应用场合,强烈推荐选用该产品。

9C-25.000MAAJ-T参数

参数
频率稳定性 ±30ppm
频率容差 ± 30 ppm
等效串联电阻 30Ω
频率 25MHz
驱动电平 10μW
负载电容 18pF
长*宽*高 11.4mm*4.35mm*3.8mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

9C-25.000MAAJ-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9C-25.000MAAJ-T 9C-25.000MAAJ-T数据手册

9C-25.000MAAJ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
