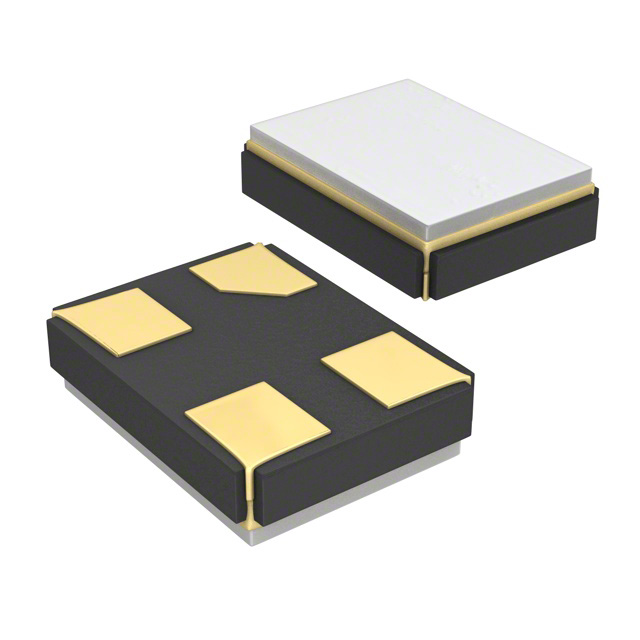

8Z-20.000MAAJ-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 18pF ±30ppm ±30ppm 20MHz 100Ω 贴片安装 2.5mm*2mm*550μm
供应商型号: 1842187
供应商: 海外现货
标准整包数: 5
TXC/台湾晶技 无源晶振 8Z-20.000MAAJ-T

8Z-20.000MAAJ-T概述

    8Z MHz Crystal 技术手册

    产品简介


    8Z MHz 晶体是一种高频晶体振荡器,广泛应用于音频、视频设备、消费类产品(如手机、计算机和调制解调器)以及微处理器系统中。其主要功能是提供精确的时钟信号,确保设备的稳定运行。此外,它还适用于蓝牙和无线局域网等通信设备中。

    技术参数


    - 频率范围: 12MHz 至 66MHz
    - 阻抗:
    - 30 ~ 66 MHz 时最大为 60Ω
    - 12 ~ 13 MHz 时最大为 150Ω
    - 14 ~ 30 MHz 时最大为 100Ω
    - 老化率: ±3ppm (第一年)
    - 存储温度范围: -55°C 至 +125°C
    - 驱动功率: 1 ~ 200μW (典型值 100μW)
    - 负载电容: 可选 6pF、8pF、10pF、12pF、16pF、18pF 和 20pF
    - 并联电容: 最大 3pF
    - 频率稳定性:
    - 在 -20°C 至 +70°C 范围内为 ±30ppm (A 级)、±20ppm (D 级) 和 ±10ppm (E 级)
    - 在 -30°C 至 +85°C 范围内为 ±10ppm (E 级)
    - 在 -40°C 至 +85°C 范围内为 ±30ppm (H 级) 和 ±20ppm (I 级)
    - 在 -40°C 至 +125°C 范围内为 ±60ppm (K 级)

    产品特点和优势


    - 频率范围宽广: 支持 12MHz 至 66MHz 的频率范围,满足多种应用需求。
    - 高可靠性: 老化率仅为 ±3ppm,保证长期稳定性。
    - 温度适应性强: 能在广泛的温度范围内(-55°C 至 +125°C)稳定工作,适合各种严苛环境。
    - 低功耗: 驱动功率低至 1 ~ 200μW,有助于提高设备能效。
    - 兼容性好: 提供多种负载电容选项,适应不同设计需求。

    应用案例和使用建议


    - 蓝牙设备: 可用于蓝牙模块中,提供精确的时钟信号,确保数据传输的稳定性。
    - 无线局域网设备: 在无线路由器和接入点中使用,提升信号传输质量和稳定性。
    - 微处理器系统: 作为主时钟源,确保系统的准确运行。
    - 使用建议: 在高温环境下使用时,建议选择稳定性更高的 E 级或 T 级,以确保频率稳定性。

    兼容性和支持


    - 兼容性: 具有广泛的兼容性,可与其他标准 SMD 封装的电子元器件配合使用。
    - 技术支持: 厂商提供全面的技术支持和维护服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题: 频率稳定性不佳。
    - 解决办法: 检查负载电容设置是否正确,适当调整并选择更稳定的等级(如 E 级)。
    2. 问题: 温度范围内的频率漂移。
    - 解决办法: 选择更适合的工作温度范围的产品,如 K 级或 T 级。
    3. 问题: 高频信号不稳定。
    - 解决办法: 确保电路设计合理,减少外部干扰,提高电源稳定性和接地质量。

    总结和推荐


    8Z MHz 晶体凭借其宽泛的频率范围、高可靠性和良好的温度稳定性,在多个应用领域中表现出色。特别是在需要高精度时钟信号的应用中,该晶体表现出色。因此,我强烈推荐此产品给需要高性能晶体振荡器的工程师和设计师。

8Z-20.000MAAJ-T参数

参数
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 100Ω
频率 20MHz
长*宽*高 2.5mm*2mm*550μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

8Z-20.000MAAJ-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 8Z-20.000MAAJ-T 8Z-20.000MAAJ-T数据手册

8Z-20.000MAAJ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 5.9463
50+ ¥ 5.3279
250+ ¥ 5.3279
500+ ¥ 5.2328
1500+ ¥ 5.1376
3000+ ¥ 5.1376
15000+ ¥ 5.1376
30000+ ¥ 5.1376
库存: 48
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 29.73
直接购买
加入购物车
