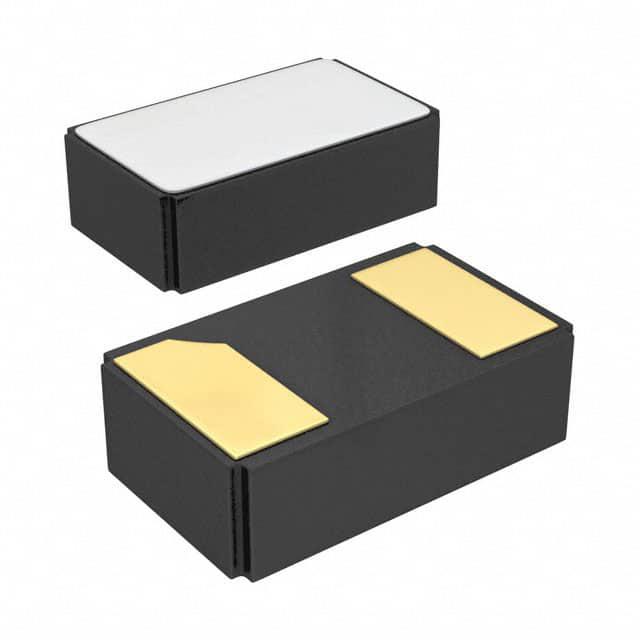

9HT11-32.768KEZF-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 12.5pF ±10ppm 32.768KHz 90KΩ SMD 贴片安装 2mm*1.2mm*600μm
供应商型号: 2819313
供应商: 海外现货
标准整包数: 5
TXC/台湾晶技 无源晶振 9HT11-32.768KEZF-T

9HT11-32.768KEZF-T概述

    石英晶体振荡器(SMD 9H T11系列)技术手册

    产品简介


    石英晶体振荡器是广泛应用于各种电子设备中的关键组件,用于提供稳定的频率信号。本手册重点介绍了SMD 9H T11系列石英晶体振荡器。这类产品采用陶瓷表面贴装封装,主要应用于移动电话、笔记本电脑及数码相机等领域。产品符合RoHS标准,无铅设计。

    技术参数


    | 参数 | 规格 |

    | 封装尺寸 | 2.0 x 1.2 x 0.6 mm (最大) |
    | 频率范围 | 32.768 kHz |
    | 频率容差 | ± 20 ppm(可按需求调整) |
    | 工作温度范围 | – 40°C 至 +85°C |
    | 漏电电容 | 1.3 pF (典型值) |
    | 振动电容 | 6.4 fF (典型值) |
    | 绝缘电阻 | ≥ 500 MΩ |
    | 驱动功率 | ≤ 0.5 μW |
    | 负载电容 | 12.5 pF (标准) 可定制 |
    | 温度系数 | -0.03 ± 0.01 ppm/℃² |
    | 年老化率 | 在25°C时为 ± 3 ppm/年 |
    | 储存温度范围 | -55°C 至 +125°C |

    产品特点和优势


    1. 陶瓷表面贴装:具有更小的体积和更高的可靠性。
    2. 宽温度范围适应性:可以在极端温度下保持稳定。
    3. 低功耗设计:在应用中能显著降低能耗。
    4. 高稳定性:即使在恶劣环境下也能保证精确的频率输出。

    应用案例和使用建议


    SMD 9H T11系列石英晶体振荡器常用于移动电话、笔记本电脑及数码相机中。这些设备需要非常稳定的频率信号,以确保数据传输和显示效果的准确性。对于需要高精度频率的应用,可以考虑增加负载电容来进一步提高频率稳定性。
    使用建议:
    - 在设计电路时,应充分考虑产品的驱动功率限制,避免超过其极限。
    - 为获得最佳频率稳定性,在低温和高温环境中分别进行测试。

    兼容性和支持


    该系列产品设计与多种主流电子设备兼容,可以轻松集成到现有系统中。制造商提供全面的技术支持,包括产品选型指导、应用设计咨询和故障排除服务。如果需要更多技术支持,请访问官方网站:http://www.txccorp.com。

    常见问题与解决方案


    1. 问题:驱动功率过高导致晶体失效
    - 解决方案:检查电路设计并确保实际驱动功率不超过0.5 μW的最大值。
    2. 问题:频率不稳定
    - 解决方案:检查负载电容设置,适当调整以达到更好的稳定性。

    总结和推荐


    综上所述,SMD 9H T11系列石英晶体振荡器以其卓越的稳定性、可靠性和广泛的温度适用性,在多个领域都有出色表现。对于要求严格稳定性的应用场合,这一系列的产品是一个不错的选择。根据我们的评测,强烈推荐该产品作为高精度频率信号生成的首选。

9HT11-32.768KEZF-T参数

参数
频率稳定性 -
频率容差 ±10ppm
等效串联电阻 90KΩ
频率 32.768KHz
驱动电平 -
负载电容 12.5pF
长*宽*高 2mm*1.2mm*600μm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

9HT11-32.768KEZF-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9HT11-32.768KEZF-T 9HT11-32.768KEZF-T数据手册

9HT11-32.768KEZF-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 5.9326
50+ ¥ 5.3156
250+ ¥ 5.3156
500+ ¥ 5.2207
1500+ ¥ 5.1258
3000+ ¥ 5.1258
15000+ ¥ 5.1258
30000+ ¥ 5.1258
库存: 240
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 29.66
直接购买
