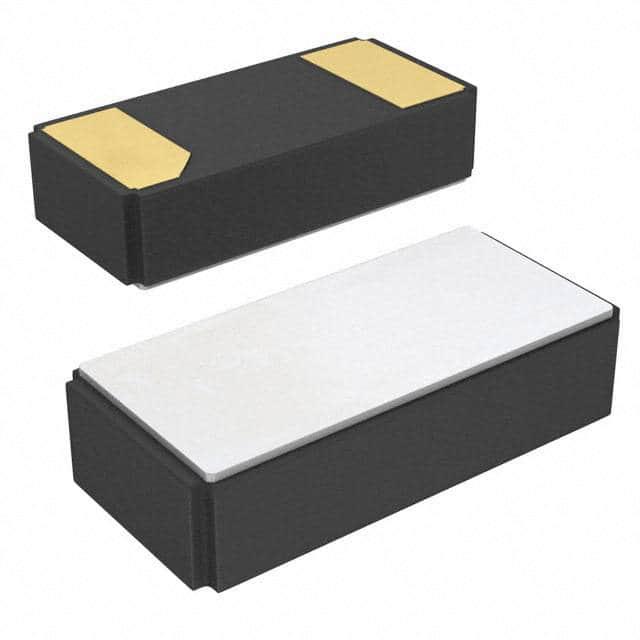

9HT10-32.768KDZF-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: TXC 晶振, 32.768kHz, 贴片安装, 2引脚, 12.5pF负载, 3.2 x 1.5 x 0.75mm, 长3.2mm
供应商型号: UA-9HT10-32.768KDZF-T
供应商: 海外现货
标准整包数: 3000
TXC/台湾晶技 无源晶振 9HT10-32.768KDZF-T

9HT10-32.768KDZF-T概述


    产品简介


    9HT10 SMD Tuning Fork Crystal
    9HT10是一款SMD贴片式调谐叉晶振,主要应用于手机、笔记本电脑和数码相机等领域。作为一款高质量的石英晶体,它具有体积小、频率稳定和耐温范围广的特点。本产品符合RoHS标准,无铅且环保。

    技术参数


    - 额定频率:32.768 KHz
    - 频率容差(25°C):± 20 ppm
    - 操作温度范围:-40 ~ +85°C
    - 并联电容(C0):1.4pF(典型值)
    - 运动电容(C1):6.0fF(典型值)
    - 绝缘电阻(IR):500 MΩ
    - 驱动等级(DL):0.5
    - 负载电容(CL):12.5 pF
    - 转折温度(Ti):25°C ± 5°C
    - 抛物线系数(B):(- 0.04 ± 0.01) 10^-6 / °C
    - 老化率(25°C下):± 3 ppm 第一年内
    - 存储温度范围:-55 ~ +125°C

    产品特点和优势


    1. 高精度和稳定性:9HT10的频率容差为± 20 ppm,确保了高度的时间准确性。
    2. 宽工作温度范围:-40 ~ +85°C的工作温度范围使其适用于各种恶劣环境。
    3. 环保设计:无铅且RoHS合规,满足现代环保要求。
    4. 低功耗:极低的驱动等级(0.5)有助于降低功耗。
    5. 高可靠性:大绝缘电阻和高寿命保证了产品的长期稳定运行。

    应用案例和使用建议


    9HT10主要用于移动设备如手机、笔记本电脑及数码相机中。这些设备需要高度准确的时间基准以保持精确的时间记录和信号处理。
    使用建议:
    - 确保电路板布局合理,避免高频干扰影响晶体性能。
    - 在焊接过程中,使用适当的焊接温度和时间以防止损坏。
    - 定期检测频率和老化情况,以确保最佳性能。

    兼容性和支持


    9HT10石英晶体与市场上大多数电子产品兼容。公司提供详尽的技术支持文档和售后服务,确保客户在使用过程中获得及时的帮助。

    常见问题与解决方案


    - 问题:如何选择正确的负载电容?
    解决方案:根据实际电路需求选择合适的负载电容,通常推荐值为12.5 pF。

    - 问题:如何判断晶体老化?
    解决方案:定期进行频率测试,如果发现频率偏差超过预期范围,则可能存在老化问题。

    - 问题:如何防止静电损伤?
    解决方案:在处理晶体时佩戴防静电手环,并确保工作环境具备良好的接地措施。

    总结和推荐


    综上所述,9HT10 SMD Tuning Fork Crystal以其高精度、高稳定性、宽工作温度范围及环保特性,在各类便携式电子产品中表现出色。强烈推荐用于对时间基准有严格要求的应用场合。

9HT10-32.768KDZF-T参数

参数
频率容差 ±20ppm
等效串联电阻 70KΩ
频率 32.768KHz
驱动电平 -
负载电容 12.5pF
频率稳定性 -
长*宽*高 3.2mm*1.5mm*850μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

9HT10-32.768KDZF-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9HT10-32.768KDZF-T 9HT10-32.768KDZF-T数据手册

9HT10-32.768KDZF-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
