9B-6.000MBBK-B

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 20pF ±50ppm ±50ppm 6MHz 80Ω HC-49 通孔安装 11.5mm*5mm*3.68mm
供应商型号: UA-9B-6.000MBBK-B
供应商: 海外现货
标准整包数: 1000

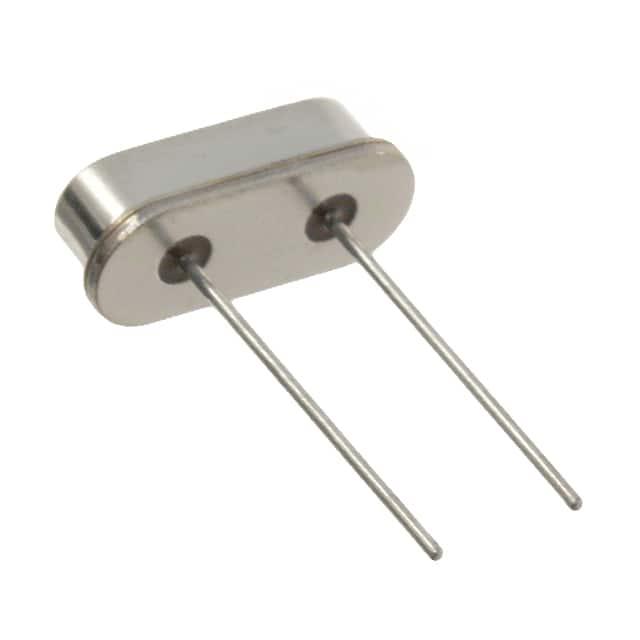

TXC/台湾晶技 无源晶振 9B-6.000MBBK-B

9B-6.000MBBK-B概述


    产品简介


    本产品为电阻焊接型晶体单元,主要应用于电视(TV)、机顶盒(STB)、液晶显示器模块(LCDM)和有线调制解调器等领域。该产品具有多种标准频率,可以适应不同应用场景的需求。其高频率调节能力和低串联等效电阻使其成为高性能电子设备的理想选择。此外,它具有成本效益高、量产能力强的特点,并且符合RoHS标准,无铅环保。

    技术参数


    | 参数类别 | 规格描述 |

    | 频率范围 | 基频:3.2 MHz至90 MHz
    3阶谐波:27 MHz至30 MHz,30 MHz至50 MHz,50 MHz至90 MHz |
    | 频率容差(25°C) | ±30 ppm 或可指定 |
    | 温度稳定性(-20°C 至 +70°C) | ±30 ppm 或可指定 |
    | 激励电平 | 1 μW至500 μW(典型值100 μW) |
    | 负载电容 | 18 pF 或可指定 |
    | 等效串联电阻(ESR) | 基频:200Ω最大,150Ω最大,80Ω最大,60Ω最大
    3阶谐波:80Ω最大 |
    | 并联电容(C0) | 最大7 pF |
    | 老化率(25°C) | 每年≤±3 ppm |
    | 工作温度范围 | -20°C 至 +70°C |
    | 存储温度范围 | -40°C 至 +85°C |

    产品特点和优势


    1. 高频率调节能力:该晶体单元能够实现更高的频率调节,适用于需要精确频率控制的应用场合。
    2. 低串联等效电阻:较低的ESR值有助于提高电路的整体效率和稳定性。
    3. 低成本和大规模生产:适合大批量生产,同时保持较低的成本,使设备制造商能够在成本控制方面获得显著优势。
    4. 应用广泛:特别适用于电视机、机顶盒、液晶显示模块和有线调制解调器等领域。
    5. 环保材料:符合RoHS标准,使用无铅材料,符合现代环保要求。

    应用案例和使用建议


    应用案例
    - 电视机:在电视系统中用于生成视频和音频信号所需的稳定频率。
    - 机顶盒:提供精确的时间基准,确保数据传输和解码的准确性。
    - 液晶显示模块:用于驱动显示面板的时钟信号。
    使用建议
    - 在选择负载电容时,根据具体的应用需求进行调整以获得最佳性能。
    - 在高频段应用时,注意散热问题,避免因过热导致性能下降。

    兼容性和支持


    该晶体单元具有良好的通用性,可以与多种不同的电子设备和系统兼容。厂商提供全面的技术支持和售后服务,确保客户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动时出现不稳定现象 | 确认设备电源是否稳定,检查电路连接。 |
    | 频率偏差超出预期范围 | 调整负载电容值或重新设置设备频率。 |
    | 电路板上其他元件干扰 | 检查并排除周围元件对电路的影响。 |
    | 高温环境下运行不稳定 | 确保设备在合适的温度范围内工作,并考虑添加散热装置。 |

    总结和推荐


    综上所述,这款电阻焊接型晶体单元具备高频率调节能力、低串联等效电阻、低成本及大规模生产等多重优势,非常适合在电视机、机顶盒、液晶显示模块和有线调制解调器等领域使用。鉴于其出色的性能和广泛的适用性,强烈推荐使用此款晶体单元。

9B-6.000MBBK-B参数

参数
驱动电平 -
负载电容 20pF
频率稳定性 ±50ppm
频率容差 ±50ppm
等效串联电阻 80Ω
频率 6MHz
长*宽*高 11.5mm*5mm*3.68mm
通用封装 HC-49
安装方式 通孔安装
零件状态 停产
包装方式 散装

9B-6.000MBBK-B数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9B-6.000MBBK-B 9B-6.000MBBK-B数据手册

9B-6.000MBBK-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
