9C08000155

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 20pF ±30ppm ±30ppm 8MHz 80Ω HC-49 贴片安装 11.4mm*4.8mm*4.1mm
供应商型号: 9C08000155-ND
供应商: Digi-Key
标准整包数: 1000

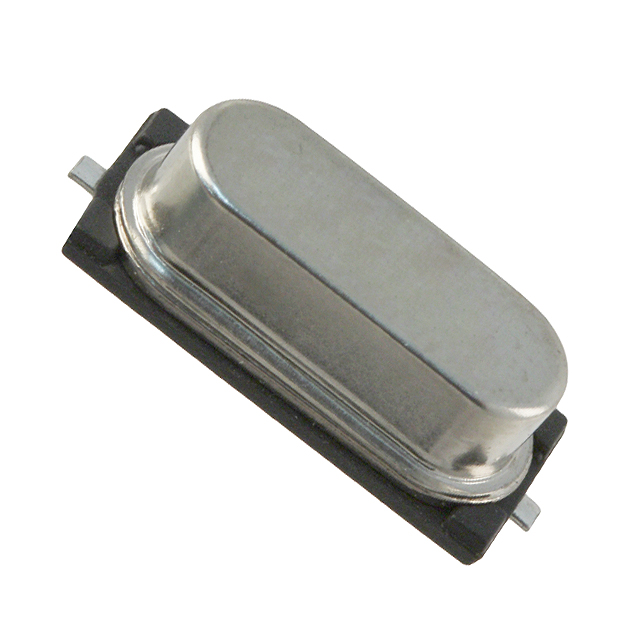

TXC/台湾晶技 无源晶振 9C08000155

9C08000155概述

    石英晶体振荡器(HC-49S SMD 9C系列)技术手册

    产品简介


    石英晶体振荡器是一种广泛应用于各种电子设备中的基本组件,特别是在个人计算机(PC)、机顶盒(STB)、液晶显示器模块(LCDM)和电缆调制解调器(Cable Modem)中。HC-49S SMD 9C系列是TXC公司推出的表面贴装型石英晶体单元,具有多种标准频率选择,具备高频率可拉性、低等效串联电阻(ESR)和高度的量产能力。此外,它们完全符合RoHS标准,不含铅,满足现代电子产品的环保要求。

    技术参数


    HC-49S SMD 9C系列的具体技术规格如下:
    - 频率范围:3.2MHz至90MHz
    - 频率公差:在25°C时±30ppm,或根据客户要求进行定制
    - 温度稳定性:-20°C至+70°C范围内,±30ppm,或根据客户要求进行定制
    - 等效串联电阻(ESR):
    - 基频:最大200Ω
    - 三倍谐波:最大150Ω
    - 五倍谐波:最大80Ω
    - 七倍谐波:最大40Ω
    - 十倍谐波:最大30Ω
    - 二十七至三十倍谐波:最大100Ω
    - 三十至五十倍谐波:最大80Ω
    - 五十至九十倍谐波:最大60Ω
    - 并联电容(C0):最大7pF
    - 驱动功率:1至500μW(典型值为100μW)
    - 负载电容:16pF、20pF、30pF、32pF或根据客户要求进行定制
    - 老化率:每年±5ppm,最大值
    - 存储温度范围:-40°C至+85°C

    产品特点和优势


    HC-49S SMD 9C系列石英晶体具有以下几个显著特点:
    - 高频率可拉性:能够在宽频率范围内进行精确调节,满足不同应用的需求。
    - 低ESR:保证了良好的振荡稳定性和长寿命。
    - 高量产能力:适合作为大规模生产的产品选择。
    - 环保合规性:完全符合RoHS标准,不含铅,适合各类环保需求的应用场合。

    应用案例和使用建议


    该系列产品适用于多个领域的应用,如PC、STB、LCDM和Cable Modem。例如,在高性能通信系统中,可以使用该系列中的高频型号以提高信号处理速度和准确性。在使用这些晶体时,建议:
    - 严格按照电气规格操作,避免超出规定的频率范围和电压限制。
    - 注意温度变化对频率稳定性的影响,确保产品在设计时考虑适当的温控措施。

    兼容性和支持


    HC-49S SMD 9C系列与其他电子元器件具有良好的兼容性,适用于标准的表面贴装工艺。厂商提供全面的技术支持和售后服务,客户可通过访问公司网站http://www.txccorp.com获取更多信息。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:晶体不能正常振荡
    - 解决方法:检查电路连接是否正确,确认电源电压和频率符合要求,必要时调整负载电容值。
    - 问题:振荡不稳定
    - 解决方法:检查晶体的工作温度是否超出规范范围,适当加装温度补偿措施。
    - 问题:老化率超标
    - 解决方法:定期校准和测试,确保频率偏差控制在规定范围内。

    总结和推荐


    总体来看,HC-49S SMD 9C系列石英晶体以其高精度、稳定性好和环保等特点,成为广泛应用的理想选择。建议客户在选购时仔细阅读产品手册,确保选型符合应用需求,并及时联系厂商获取技术支持。对于需要高性能和可靠性要求的电子产品,强烈推荐使用此系列石英晶体。

9C08000155参数

参数
频率 8MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 80Ω
长*宽*高 11.4mm*4.8mm*4.1mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

9C08000155数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9C08000155 9C08000155数据手册

9C08000155封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1849 ¥ 1.5471
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
加入购物车
