9C-6.000MAAJ-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: ± 30 ppm ±30ppm 6MHz 80Ω SMD 贴片安装 11.4mm*4.35mm*3.8mm
供应商型号: 887-1045-6-ND
供应商: Digi-Key
标准整包数: 1

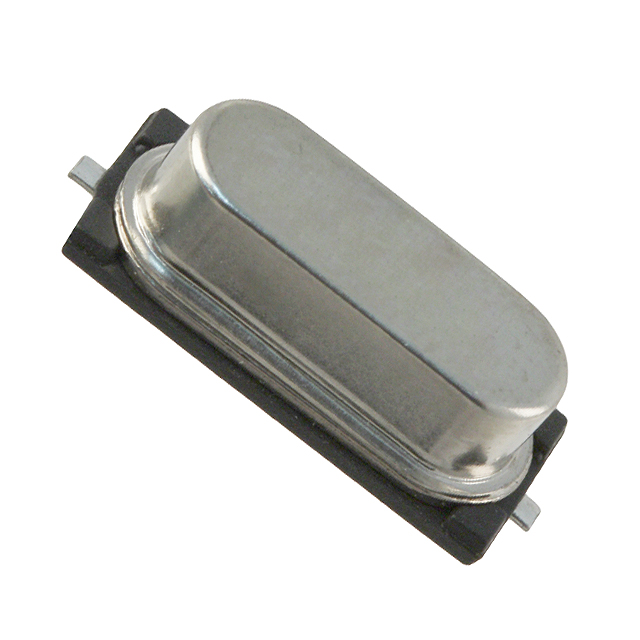

TXC/台湾晶技 无源晶振 9C-6.000MAAJ-T

9C-6.000MAAJ-T概述

    石英晶体振荡器(9C系列)技术手册

    产品简介


    石英晶体振荡器是一种常见的频率控制元件,具有广泛的应用范围。本文所介绍的产品是金属外壳型表面贴装石英晶体(HC-49S SMD 9C系列)。这些晶体具有多个标准频率,适用于PC、STB、LCDM、电缆调制解调器等领域。产品符合RoHS标准,无铅化处理,可以满足环保要求。

    技术参数


    | 参数 | 范围 | 单位 |
    |
    | 频率范围 | 3.2 ~ 90 MHz | MHz |
    | 频率公差 | ± 30 ppm, 或者可定制 | ppm |
    | 温度稳定性 | ± 30 ppm | ppm |
    | 工作温度范围 | -20 ~ +70 ℃, 或者可定制 | ℃ |
    | 存储温度范围 | -40 ~ +85 ℃ | ℃ |
    | 并联电容 | 7 pF Max | pF |
    | 驱动功率 | 1 ~ 500 μW (100 μW典型) | μW |
    | 负载电容 | 16 pF, 20 pF, 30 pF, 32 pF, 或者可定制 | pF |
    | 年龄化 | ± 5 ppm / 年 Max | ppm |
    | 等效串联电阻 (ESR) | ≤ 200 Ω | Ω |

    产品特点和优势


    1. 表面贴装类型:易于集成,提高生产效率。
    2. 高频率可调性:能够提供广泛的频率选择,适应不同应用场景的需求。
    3. 低ESR和高频响应:保证了高效稳定的工作状态。
    4. 大批量生产能力:适合大规模生产需求。
    5. 环保标准:RoHS合规,满足全球环保要求。
    6. 多频率覆盖:从低频到高频全面覆盖,适用多种设备。

    应用案例和使用建议


    1. 数字设备:适用于PC、STB、LCDM和电缆调制解调器。在这些设备中,精确的频率控制至关重要,石英晶体振荡器可以提供稳定的时钟信号,确保设备正常运行。
    2. 工业设备:在需要高稳定性的工业设备中,使用适当的负载电容可以保证频率精度。例如,在医疗设备或精密仪器中,应根据具体应用场景选择合适的负载电容值。
    3. 通信设备:在通信设备中,选择合适的驱动功率,以确保设备在各种工作条件下都能正常工作。

    兼容性和支持


    该产品与各类主流的PCB和相关组件兼容,支持广泛的频率范围。此外,厂商提供了详尽的技术支持文档,包括设计指南、安装指南和常见问题解答,帮助用户更好地使用产品。

    常见问题与解决方案


    1. Q: 晶体启动时间长?
    A: 尝试增加驱动功率或检查电路板设计是否有误。

    2. Q: 晶体频率不稳定?
    A: 确保晶体的负载电容与指定的应用程序相匹配,并检查电源供应是否稳定。

    总结和推荐


    总的来说,这款石英晶体振荡器以其高频可调性、低ESR和大规模生产能力成为市场上的佼佼者。特别适合PC、STB、LCDM和电缆调制解调器等领域。产品性能优异,技术参数先进,兼容性良好,且得到了充分的支持和服务。因此,我强烈推荐这款产品用于相关领域,确保设备工作的稳定性和可靠性。

9C-6.000MAAJ-T参数

参数
负载电容 -
频率稳定性 ±30ppm
频率容差 ± 30 ppm
等效串联电阻 80Ω
频率 6MHz
驱动电平 -
长*宽*高 11.4mm*4.35mm*3.8mm
通用封装 SMD
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

9C-6.000MAAJ-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9C-6.000MAAJ-T 9C-6.000MAAJ-T数据手册

9C-6.000MAAJ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.483 ¥ 4.0814
10+ $ 0.4071 ¥ 3.44
50+ $ 0.3437 ¥ 2.9039
100+ $ 0.2941 ¥ 2.4614
500+ $ 0.2794 ¥ 2.3383
库存: 170
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.08
直接购买
