9HT10-32.768KBZF-T

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 12.5pF 32.768KHz 70KΩ SMD 贴片安装 3.2mm*1.5mm*750μm
供应商型号: 2319532
供应商: 海外现货
标准整包数: 1

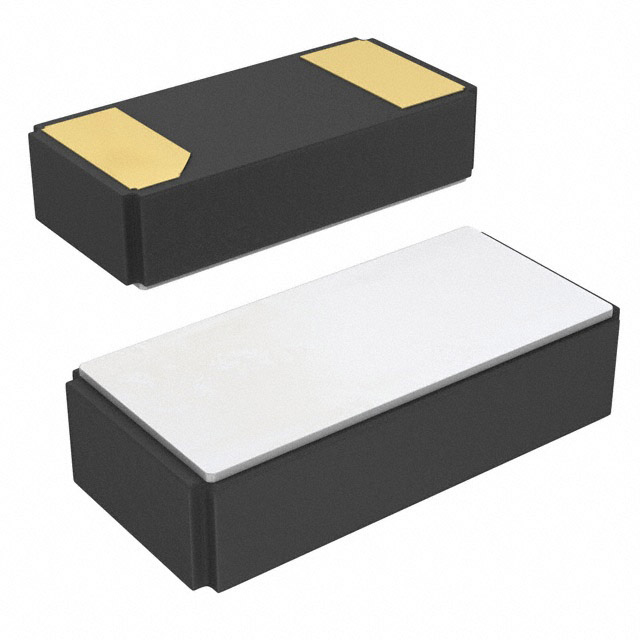

TXC/台湾晶技 无源晶振 9HT10-32.768KBZF-T

9HT10-32.768KBZF-T概述


    产品简介


    本产品是一款SMD调谐叉式石英晶体(型号:9HT10),适用于多种电子设备。石英晶体以其高精度、稳定性及可靠性而闻名,广泛应用于移动电话、笔记本电脑以及数码相机等便携设备中。它采用陶瓷表面贴装封装,不仅提高了安装效率,也满足了无铅焊接的要求,符合RoHS标准。

    技术参数


    | 参数 | 规格 |

    | 标称频率 | 32.768 KHz |
    | 频率容差(25°C) | ± 20 ppm |
    | 工作温度范围 | – 40 ~ + 85 °C |
    | 并联电容(典型值) | 1.4 pF |
    | 动态电容(典型值) | 6.0 fF |
    | 绝缘电阻 | 500 MΩ |
    | 驱动等级 | 0.5 mW |
    | 负载电容 | 12.5 pF |
    | 反转温度系数(典型值) | 25 °C ± 5 °C |
    | 帕拉波拉系数(典型值) | (-0.04 ± 0.01) × 10-6/°C |
    | 第一年老化速率(25°C) | ± 3 ppm |
    | 存储温度范围 | – 55 ~ +125 °C |

    产品特点和优势


    - 高精度和稳定度:标称频率为32.768 KHz,频率容差仅为± 20 ppm,在25°C条件下表现卓越。
    - 宽工作温度范围:从-40°C到+85°C,确保设备即使在极端环境下也能正常工作。
    - 低驱动功率:0.5 mW的驱动功率减少了能量损耗,延长了电池寿命。
    - 无铅设计:符合RoHS标准,满足环保要求。

    应用案例和使用建议


    应用案例
    - 智能手机:用于设备内部的时钟同步,确保通信准确无误。
    - 笔记本电脑:作为系统时钟源,提高计算效率和稳定性。
    - 数码相机:提供精确的时间记录,确保拍摄质量。
    使用建议
    - 在高温或低温环境中使用时,建议监测频率变化并进行适当调整,以保持设备运行的稳定性。
    - 注意驱动功率不要超过最大值,以免对石英晶体造成损坏。

    兼容性和支持


    - 兼容性:9HT10系列适用于各种表面贴装技术(SMT)工艺,可与多数主流微控制器和处理器兼容。
    - 技术支持:购买后可获得制造商提供的全面技术支持服务,包括安装指导和故障排除等。

    常见问题与解决方案


    1. 问:如何确保安装正确?
    - 答:请遵循制造商提供的安装指南,确保引脚焊接质量,并且避免物理应力施加于晶体上。

    2. 问:设备运行时,晶体发出异常声音?
    - 答:检查设备是否过热或负载过大。必要时,可以尝试降低驱动功率或更换更高负载电容的晶体。

    3. 问:晶体长时间不使用会否影响性能?
    - 答:根据存储温度范围(-55 ~ +125 °C),在合理条件下存储晶体不会显著影响其性能。但建议存放在干燥通风处,远离热源和腐蚀性气体。

    总结和推荐


    总体而言,9HT10调谐叉式石英晶体凭借其高精度、稳定性和广泛的适用性,在众多电子设备中表现出色。虽然初始成本可能略高,但从长远来看,其优异的性能和较长的使用寿命将为您带来更高的性价比。因此,我们强烈推荐使用这款产品。

9HT10-32.768KBZF-T参数

参数
频率 32.768KHz
驱动电平 -
负载电容 12.5pF
频率稳定性 -
频率容差 -
等效串联电阻 70KΩ
长*宽*高 3.2mm*1.5mm*750μm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

9HT10-32.768KBZF-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9HT10-32.768KBZF-T 9HT10-32.768KBZF-T数据手册

9HT10-32.768KBZF-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.6118
10+ ¥ 3.4938
100+ ¥ 3.1305
500+ ¥ 3.0746
1000+ ¥ 3.0746
2000+ ¥ 3.0187
4000+ ¥ 3.0187
库存: 2725
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 34.93
直接购买
加入购物车
