首页  >  产品百科  >  9C14300479

9C14300479

产品分类: 无源晶振
厂牌: TXC/台湾晶技
产品描述: 20pF ±30ppm ±30ppm 14.31818MHz 30Ω HC-49 贴片安装 11.4mm*4.8mm*4.1mm
供应商型号: DECI-9C14300479
供应商: 海外现货
标准整包数: 1

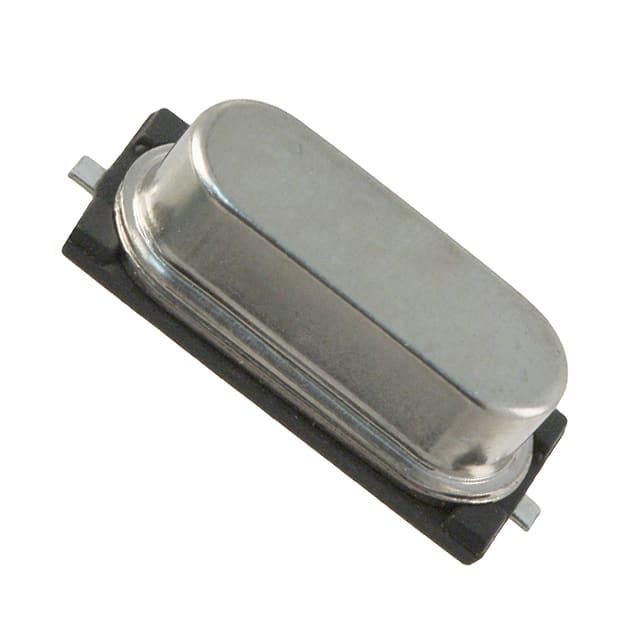

TXC/台湾晶技 无源晶振 9C14300479

9C14300479概述

    石英晶体(HC-49S SMD 9C系列)技术手册

    产品简介


    石英晶体(HC-49S SMD 9C系列)是一种表面贴装类型的晶体单元,具有高频率调节能力和低串联电阻的特点。这类产品广泛应用于个人电脑(PC)、机顶盒(STB)、液晶显示器模块(LCDM)及电缆调制解调器等领域。TXC公司生产的此类石英晶体均符合RoHS标准,无铅。

    技术参数


    - 频率范围:
    - 基频:3.2 MHz 至 90 MHz
    - 三次谐波:3.686 MHz 至 50 MHz
    - 频率容差:
    - 基频:± 30 ppm 或按需定制
    - 三次谐波:± 30 ppm 或按需定制
    - 频率稳定性:
    - 工作温度范围内:± 30 ppm 或按需定制
    - 工作温度范围:
    - -20°C 至 +70°C,或者根据要求定制
    - 并联电容:
    - 最大值:7 pF
    - 驱动功率:
    - 1 µW 至 500 µW(典型值为100 µW)
    - 负载电容:
    - 可选系列:16 pF、20 pF、30 pF、32 pF,或按需定制
    - 老化率:
    - 最大值:± 5 ppm/年
    - 存储温度范围:
    - -40°C 至 +85°C

    产品特点和优势


    - 高频率调节能力: 高频范围内的拉力调节可达3.2 MHz 至 90 MHz,适合多种高频电路设计需求。
    - 低串联电阻: 串联电阻低至200Ω(最大),提高整体电路效率。
    - 大批量生产能力: 非常适合大规模生产,确保稳定的供应和成本控制。
    - 广泛的应用领域: 适用于各种电子设备,如个人电脑、机顶盒、液晶显示器模块和电缆调制解调器等。

    应用案例和使用建议


    在某些需要高精度和稳定性的应用场景中,例如机顶盒和液晶显示器模块中,此系列的石英晶体可以显著提升系统性能。为了优化其性能,建议选择与设计要求匹配的负载电容,确保晶体能够准确地调节到所需的频率。

    兼容性和支持


    该产品适用于标准的SMD封装工艺,可与大多数现代电子制造工艺兼容。此外,TXC公司提供全面的技术支持和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    - 问题:无法达到预期频率
    - 解决方案:检查负载电容是否与设计要求匹配,必要时重新选择合适的电容值。
    - 问题:老化率过高
    - 解决方案:确保工作温度保持在推荐范围内,并使用正确的驱动功率以延长使用寿命。

    总结和推荐


    总体而言,TXC公司的HC-49S SMD 9C系列石英晶体具有出色的频率调节能力和低串联电阻,非常适合需要高精度和稳定性的应用场景。无论是从技术规格还是性价比来看,它都是一个值得推荐的产品。建议在选择时考虑具体的应用需求,选择最适合的型号和参数配置。

9C14300479参数

参数
频率 14.31818MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 30Ω
长*宽*高 11.4mm*4.8mm*4.1mm
通用封装 HC-49
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

9C14300479数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 无源晶振 TXC/台湾晶技 9C14300479 9C14300479数据手册

9C14300479封装设计

查看详情并下载
Symbol
Footprint
3D Model
