IM72-22EX/L

产品分类: 总线开关
厂牌: TURCK
产品描述: Turck 隔离式安全栅, 2通道, 0 → 5 V dc, 19 → 30V 直流
供应商型号: 8086532
供应商: 海外现货
标准整包数: 1

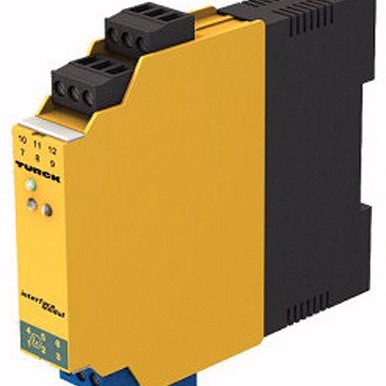

TURCK 总线开关 IM72-22EX/L

IM72-22EX/L概述

    阀门控制模块IM72-22EX/L 技术手册

    1. 产品简介


    阀门控制模块IM72-22EX/L是一款双通道阀门控制模块,设计用于提供本安限流功率输出。它可以在具有潜在爆炸风险的环境中直接触发负载,例如由粉尘或气体引起的潜在爆炸区域。这款模块广泛应用于工业自动化、化工、石油和天然气等行业。

    2. 技术参数


    - 认证标准:ATEX, IECEx, FM, UL, NEPSI, INMETRO, GOST
    - 安装位置:Zone 2(二级区域)
    - 输入电压:最大30 VDC
    - 输出电压:15 VDC 和 24 VDC
    - 输出电流:最大40 mA
    - 切换频率:最高500 Hz
    - 安全等级:SIL3(安全完整性等级3)
    - 隔离性:输入和输出电路间完全电气隔离
    - 防护等级:IP20
    - 电源消耗:2.2 W
    - 零信号:0...5 VDC
    - 一信号:19...30 VDC
    - 延迟时间:小于2 ms
    - 测试电压:2.5 kV
    - 尺寸:104 x 18 x 110 mm
    - 重量:137 g

    3. 产品特点和优势


    - 本安限制功率:确保在潜在爆炸环境中安全操作。
    - 多认证支持:符合ATEX, IECEx, FM, UL, NEPSI, INMETRO, GOST等多种安全标准。
    - 高隔离性:输入和输出电路间完全电气隔离,提高系统安全性。
    - 宽工作温度范围:工作温度范围为-25℃至+70℃,存储温度范围为-40℃至+80℃。
    - 长时间可靠性:MTTF为150年(根据SN 29500标准),保证长期可靠运行。
    - 快速切换能力:最大切换频率可达500 Hz,适用于高频应用场合。

    4. 应用案例和使用建议


    - 典型应用:控制Ex pi型先导阀、显示屏和变送器。
    - 使用建议:
    - 在极端温度环境下使用时,需要考虑环境温度对组件性能的影响。
    - 由于该模块具备多种认证,可以在多个不同国家和地区安全使用。
    - 注意接线极性,避免反接导致的损坏。

    5. 兼容性和支持


    - 兼容性:可以安装在DIN导轨或面板上,与多种电气系统兼容。
    - 技术支持:Turck公司提供了详细的安装和使用指南,以及技术支持服务。

    6. 常见问题与解决方案


    - 问题1:如何确认模块工作状态?
    - 解决办法:检查黄色LED灯,亮起表示输出开关处于打开状态。
    - 问题2:在极端温度下使用时,是否会影响性能?
    - 解决办法:根据制造商提供的参数,该模块在-25℃到+70℃范围内仍能正常工作。在超过此范围时,建议采取额外保护措施。
    - 问题3:模块的最大输出功率是多少?
    - 解决办法:模块的最大输出功率为678 mW。

    7. 总结和推荐


    阀门控制模块IM72-22EX/L凭借其多重认证、高隔离性、宽工作温度范围以及长久可靠性,在危险环境中表现出色。它不仅适合工业自动化、化工和石油天然气等行业,也能满足严格的防爆要求。综上所述,强烈推荐使用这款阀门控制模块。

IM72-22EX/L参数

参数
应用等级 工业级

IM72-22EX/L厂商介绍

TURCK(图尔克)是一家全球领先的自动化技术供应商,成立于1964年,总部位于德国。公司专注于工业自动化领域,提供传感器、接插件、现场总线系统、接口模块、人机界面(HMI)和控制系统等产品。

TURCK的主营产品分类如下:
1. 传感器:包括光电传感器、电容式传感器、超声波传感器、RFID系统等。
2. 接插件:包括圆形接插件、矩形接插件、PCB接插件等。
3. 现场总线系统:包括Profibus、EtherNet/IP、Modbus等协议的产品。
4. 接口模块:包括以太网模块、串行通信模块等。
5. 人机界面(HMI):包括触摸屏、操作面板等。
6. 控制系统:包括PLC、安全控制器等。

TURCK的产品广泛应用于汽车、食品饮料、包装、制药、化工、能源、金属加工等行业。

TURCK的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:严格的质量控制,确保产品的可靠性和耐用性。
3. 全球服务:在全球设有多个子公司和办事处,提供本地化服务。
4. 定制解决方案:根据客户需求提供定制化的解决方案。

IM72-22EX/L数据手册

厂牌 PDF简要描述 下载
TURCK 总线开关 TURCK IM72-22EX/L IM72-22EX/L数据手册
