NI100U-K90SR-VP4X2-H1141

产品分类: 距离传感器
厂牌: TURCK
产品描述: Turck 接近传感器, 块状
供应商型号: 8375591
供应商: 海外现货
标准整包数: 1

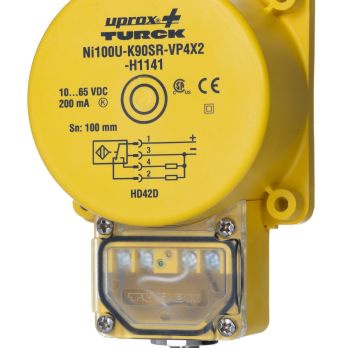

TURCK 距离传感器 NI100U-K90SR-VP4X2-H1141

NI100U-K90SR-VP4X2-H1141概述

    电子元器件技术手册:TURCK NI100U-K90SR-VP4X2-H1141 电感传感器

    1. 产品简介


    TURCK NI100U-K90SR-VP4X2-H1141 是一款高性能的电感传感器,主要用于无接触式和免磨损检测金属物体。此款传感器采用独特的多线圈系统,显著提升了开关距离和可靠性。适用于各种工业自动化领域,包括机械制造、工厂自动化、物料搬运等。

    2. 技术参数


    - 型号代码: NI100U-K90SR-VP4X2-H1141
    - 识别编号: 1625844
    - 额定操作距离 (Sn): 100 mm
    - 保证开关距离 (ð): 0.81 × Sn (81 mm)
    - 重复精度: 2% 的全量程
    - 温度漂移: ±15%, -25 °C 到 +70 °C
    - 滞回: 3…15%
    - 工作温度范围: -30…+85 °C
    - 工作电压: 10…65 VDC
    - 剩余纹波: ≤10% Uss
    - 直流额定工作电流: ≤200 mA
    - 空载电流: ≤15 mA
    - 残余电流: ≤0.1 mA
    - 额定绝缘电压: ≤0.5 kV
    - 短路保护: 是
    - 电压降: ≤1.8 V
    - 断线和反极性保护: 是
    - 输出功能: 4 线制,换向触点,PNP 输出
    - 设计尺寸: 长 130 mm × 宽 75 mm × 高 60 mm
    - 外壳材料: 塑料,PBT
    - 连接方式: M12 x 1 插头
    - 振动抵抗力: 55 Hz (1 mm)
    - 冲击抵抗力: 30 g (11 ms)
    - 防护等级: IP68
    - 平均无故障时间 (MTTF): 874 年(根据 SN 29500 (Ed.99),40 °C)

    3. 产品特点和优势


    - 因子 1 的金属感应: 适用于所有类型的金属
    - 增加的开关距离: 较同类产品具备更高的灵敏度
    - IP68 防护等级: 能够在恶劣环境下稳定运行
    - 磁性场抗干扰: 能够抵抗外部磁场的干扰
    - 宽广的操作温度范围: 从 -30 °C 到 +85 °C
    - 自补偿功能: 避免前衰减带来的影响
    - 易于安装: 单面安装,可节省空间

    4. 应用案例和使用建议


    - 应用案例:
    - 机械制造: 用于检测机械部件的位置
    - 工厂自动化: 用于生产线上的物料检测
    - 物料搬运: 检测传送带上的物体
    - 使用建议:
    - 在高振动环境中使用时,确保传感器稳固安装以避免误触发
    - 当温度波动较大时,考虑进行温度补偿以提高测量精度
    - 在存在强电磁干扰的场合,应选择有良好屏蔽效果的产品

    5. 兼容性和支持


    - 兼容性: 该传感器采用标准 M12 x 1 接口,可以方便地与其他电气控制系统连接
    - 支持: TURCK Inc. 提供专业的技术支持和维护服务,通过电话(1-800-544-7769)获取应用支持

    6. 常见问题与解决方案


    - 问题: 传感器无法正常工作
    - 解决方案: 检查接线是否正确,确认供电电压是否在允许范围内,同时检查是否有其他电气干扰
    - 问题: 开关距离异常
    - 解决方案: 检查传感器是否安装稳固,清理传感器表面可能的灰尘或杂质

    7. 总结和推荐


    TURCK NI100U-K90SR-VP4X2-H1141 电感传感器凭借其卓越的技术参数和广泛的应用范围,在工业自动化领域具有明显的优势。其广泛的温度范围和良好的防护等级使其能够在恶劣的工业环境中可靠运行。此外,其优异的耐用性和低功耗使得其成为理想的选择。综上所述,强烈推荐在需要高可靠性的场合使用这款电感传感器。

NI100U-K90SR-VP4X2-H1141参数

参数
最大供电电流 -
最大工作供电电压 65V
最小工作供电电压 10V
输出类型 PNP
感应距离 100mm
长*宽*高 130mm*62mm*90mm
安装方式 固定安装

NI100U-K90SR-VP4X2-H1141厂商介绍

TURCK(图尔克)是一家全球领先的自动化技术供应商,成立于1964年,总部位于德国。公司专注于工业自动化领域,提供传感器、接插件、现场总线系统、接口模块、人机界面(HMI)和控制系统等产品。

TURCK的主营产品分类如下:
1. 传感器:包括光电传感器、电容式传感器、超声波传感器、RFID系统等。
2. 接插件:包括圆形接插件、矩形接插件、PCB接插件等。
3. 现场总线系统:包括Profibus、EtherNet/IP、Modbus等协议的产品。
4. 接口模块:包括以太网模块、串行通信模块等。
5. 人机界面(HMI):包括触摸屏、操作面板等。
6. 控制系统:包括PLC、安全控制器等。

TURCK的产品广泛应用于汽车、食品饮料、包装、制药、化工、能源、金属加工等行业。

TURCK的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:严格的质量控制,确保产品的可靠性和耐用性。
3. 全球服务:在全球设有多个子公司和办事处,提供本地化服务。
4. 定制解决方案:根据客户需求提供定制化的解决方案。

NI100U-K90SR-VP4X2-H1141数据手册

厂牌 PDF简要描述 下载
TURCK 距离传感器 TURCK NI100U-K90SR-VP4X2-H1141 NI100U-K90SR-VP4X2-H1141数据手册

NI100U-K90SR-VP4X2-H1141封装设计

查看详情并下载
Symbol
Footprint
3D Model
