首页  >  产品百科  >  WRM0204C-120RFI

WRM0204C-120RFI

产品分类: 贴片电阻
厂牌: TT ELECTRONICS
产品描述: 120Ω ±1% 250mW ±50ppm/℃ 0204 贴片安装 3.7mm(长度)
供应商型号: 1505791
供应商: 海外现货
标准整包数: 5

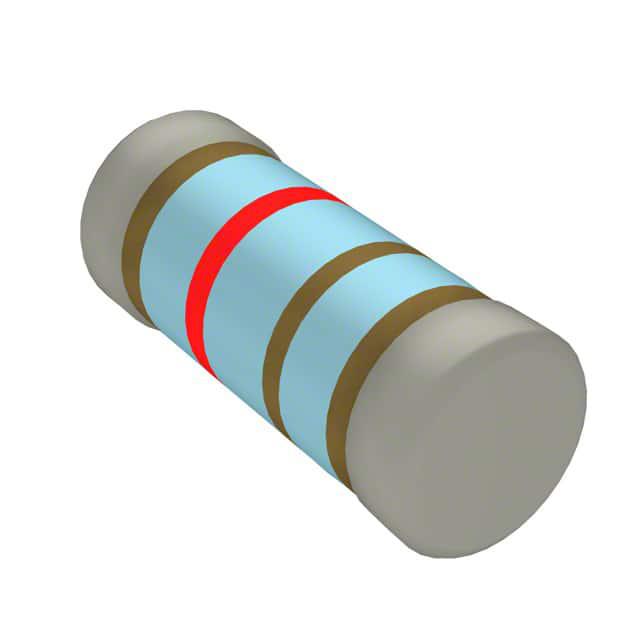

TT ELECTRONICS 贴片电阻 WRM0204C-120RFI

WRM0204C-120RFI概述

    MELF Resistors WRM Series 技术手册解析

    1. 产品简介


    MELF(Metal Electrode Leadless Face)电阻器是采用金属电极无引线表面封装技术制造的电阻器,具有体积小、稳定性好、可靠性高等特点。WRM系列作为该类型中的一员,广泛应用于通信、汽车电子、工业控制、医疗设备及消费电子等多个领域,适用于对精密性和可靠性要求较高的场合。

    2. 技术参数


    WRM系列的技术参数如下:
    | 参数 | WRM 0102 | WRM 0204 | WRM 0207 |
    ||
    | 功率额定值(@70°C) | 0.2 瓦 | 0.25 瓦 | 0.4 瓦 |
    | 阻值范围 | 1R0 - 1M0 欧姆 | R22 - 5M1 欧姆 | R22 - 4M7 欧姆 |
    | 极限元件电压 | 200 伏 | 200 伏 | 250 伏 |
    | 温度系数(TCR) | 15, 25, 50, 100 ppm/°C | 5, 10, 15, 25, 50, 100 ppm/°C | 15, 25, 50, 100 ppm/°C |
    | 电阻容差 | 0.1%, 0.25%, 0.5%, 1%, 5% |
    | 标准阻值 | E24 和 E96 |
    | 热阻 | 250 k/W | 200 k/W | 140 k/W |
    | 工作温度范围 | -55°C 至 +155°C | -55°C 至 +125°C |
    | 绝缘电阻 | >10^10 欧姆 |

    3. 产品特点和优势


    - 高可靠性:符合AEC-Q200标准,能够在恶劣环境下稳定运行。
    - 可预测脉冲处理能力:能够承受并处理高强度的电流脉冲,有效保障电路的正常工作。
    - 高精度:电阻值的容差低至0.1%,温度系数低至5 ppm/°C,保证了电阻值的准确性和一致性。
    - 优良的机械性能:通过了弯曲测试、耐焊接热测试和温度快速变化测试,确保在组装和使用过程中的可靠性和稳定性。

    4. 应用案例和使用建议


    - 通信设备:用于电信设备中对信号进行精确衰减和调整。
    - 汽车电子:安装于引擎控制系统、安全气囊系统、刹车系统中,对电流进行严格控制。
    - 医疗设备:由于其高精度和稳定性,常用于医疗器械中。
    - 消费电子:如手机、平板电脑等便携式设备中,要求高精度且小型化的电阻器。
    使用建议:
    - 在安装过程中要注意正确接地,避免过大的瞬态电流导致电阻器损坏。
    - 选择适合的型号以适应不同的工作温度范围和功率需求。

    5. 兼容性和支持


    - WRM系列电阻器与其他标准MELF封装的产品兼容,便于更换和升级。
    - 厂商提供详尽的技术支持和售后服务,包括但不限于样品测试、应用咨询和技术培训。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后发现电阻值与标称值不符 | 确保正确的安装方向,并重新测量 |
    | 使用时发现电阻器发热量大 | 检查电路设计,增加散热措施 |
    | 电路中出现瞬态电流超出额定值 | 增加额外的保护电路 |

    7. 总结和推荐


    总体而言,WRM系列MELF电阻器是一款在可靠性、精度和机械性能方面都表现出色的高端电阻器。适用于需要高度可靠和精确电阻控制的应用场合。鉴于其优良的性能和广泛的适用性,强烈推荐此产品给寻求高性能电子元件的工程师和采购人员。

WRM0204C-120RFI参数

参数
电阻值 120Ω
精度 ±1%
额定功率 250mW
温度系数 ±50ppm/℃
长*宽*高 3.7mm(长度)
通用封装 0204
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

WRM0204C-120RFI厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

WRM0204C-120RFI数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 贴片电阻 TT ELECTRONICS WRM0204C-120RFI WRM0204C-120RFI数据手册

WRM0204C-120RFI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.3798
50+ ¥ 0.3407
250+ ¥ 0.2992
500+ ¥ 0.2877
1500+ ¥ 0.2762
3000+ ¥ 0.2532
15000+ ¥ 0.2532
30000+ ¥ 0.2532
库存: 7374
起订量: 150 增量: 0
交货地:
最小起订量为:50
合计: ¥ 17.03
