WHS7-100RJT07

产品分类: 通孔电阻
厂牌: TT ELECTRONICS
产品描述: 100Ω ±5% 7W ±200ppm/℃ 导线安装 25mm(长度)
供应商型号: TS-WHS7-100RJT07
供应商: 海外现货
标准整包数: 700

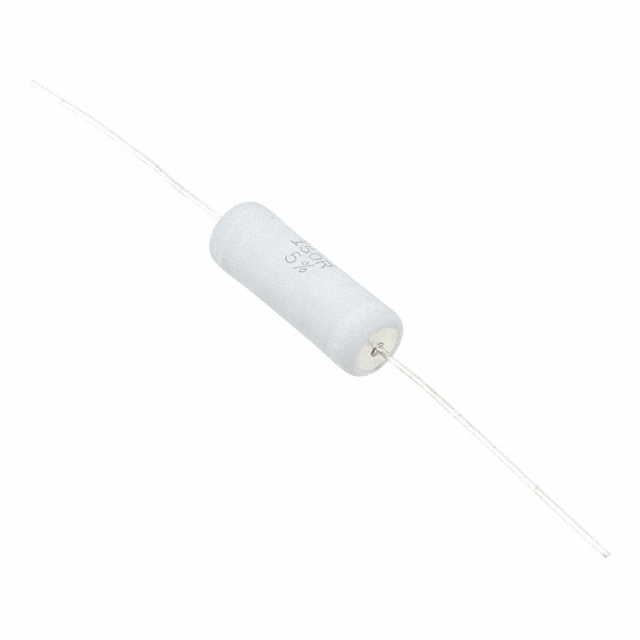

TT ELECTRONICS 通孔电阻 WHS7-100RJT07

WHS7-100RJT07概述


    产品简介


    WHS系列线绕高脉冲电阻是一种专门设计用于应对高浪涌电流和脉冲能量的高性能电阻器。该系列产品以其卓越的耐热性、耐潮性和抗振动性而著称。主要应用领域包括工业自动化控制、电源转换系统、汽车电子、通讯设备以及医疗设备等。它们特别适用于需要承受高瞬态电流的应用场景,如开关电源、逆变器和其他电力电子设备。

    技术参数


    | 参数 | 规格 |

    | 功率等级 (W) | 2, 3, 5, 7, 10 |
    | 过载等级 (W) | 10, 15, 25, 35, 50 |
    | 电阻范围 (Ω) | 1.0-330.0 (具体型号有所不同) |
    | 温度系数 (ppm/℃) | ±200 |
    | 隔离电压 (V) | 250, 350, 500, 700, 1000 |
    | 热阻 (°C/W) | 110, 82, 54, 35, 25 |
    | 环境温度范围 (℃)| -55 至 +155 |

    产品特点和优势


    WHS系列线绕高脉冲电阻具有以下显著特点和优势:
    1. 增强的浪涌和脉冲能量处理能力:能够处理高达数千焦耳的单次或低重复频率脉冲。
    2. UL94-V0阻燃保护:确保在任何应用条件下都不会燃烧或产生炽热颗粒。
    3. 可选的径向封装形式:适用于多种安装需求。
    4. 非电感类型:提供更高精度和稳定性。
    5. 陶瓷基板结构:具有优异的耐热、耐湿和抗振动性能。
    6. 高温额定值:最高工作温度可达+155℃。

    应用案例和使用建议


    根据技术手册提供的应用指南,以下是几个典型的应用场景及相应的使用建议:
    1. 电源转换系统:在高压和高频应用中,选择合适的型号以避免过热和功率损失。建议根据具体负载条件合理设置散热措施。

    2. 汽车电子:利用其优异的抗震性和温度稳定性,推荐在发动机控制单元等高振动和高温环境中使用。

    3. 医疗设备:其稳定性和准确性使其成为高精度医疗仪器的理想选择。建议采用SMD形式以减少空间占用并提高可靠性。

    兼容性和支持


    WHS系列线绕高脉冲电阻具有广泛的兼容性,适用于多种电子设备。此外,TT Electronics还提供了全面的技术支持和服务保障,包括详细的使用手册、应用指南和技术文档,以及24小时在线客服支持。

    常见问题与解决方案


    1. 如何确定适合的电阻型号?
    - 参考手册中的技术参数表,根据所需功率等级、电阻值和环境要求进行选择。

    2. 如何确保焊接质量?
    - 严格遵守手册中的焊接规范,保持适当的焊接距离(至少4mm),并确保使用合格的焊锡材料。

    3. 如何正确识别标记?
    - WHS2, WHS3, WHS5型号采用四色环标识,较大尺寸型号则采用文字标注型号、电阻值及容差。

    总结和推荐


    综上所述,WHS系列线绕高脉冲电阻凭借其卓越的耐热性、耐潮性、抗振动性和高脉冲能量处理能力,在众多工业应用中展现出强大的竞争力。推荐用于对可靠性和性能有较高要求的应用场景。如果您需要高精度、高稳定性的电阻器,WHS系列是理想的选择。

WHS7-100RJT07参数

参数
电阻值 100Ω
精度 ±5%
额定功率 7W
温度系数 ±200ppm/℃
长*宽*高 25mm(长度)
安装方式 导线安装
包装方式 卷带包装

WHS7-100RJT07厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

WHS7-100RJT07数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 通孔电阻 TT ELECTRONICS WHS7-100RJT07 WHS7-100RJT07数据手册

WHS7-100RJT07封装设计

查看详情并下载
Symbol
Footprint
3D Model
