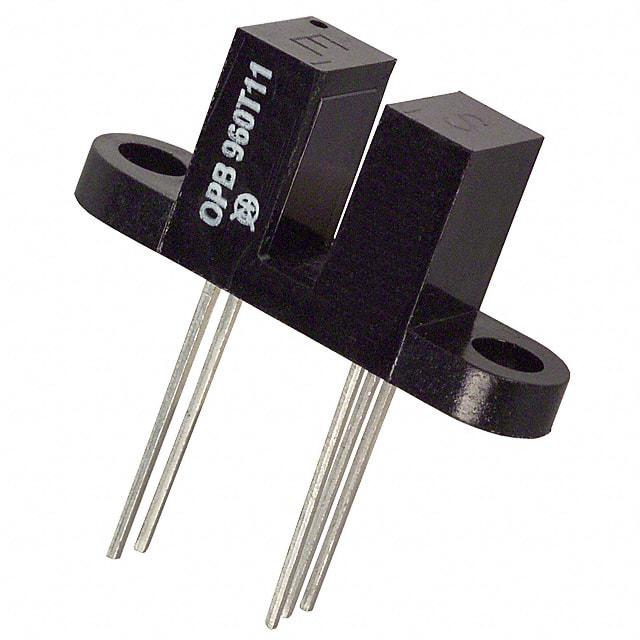

OPB960T11

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Totem Pole 4.75V 5.25V PCB安装,通孔安装 24.63mm*6.35mm*10.8mm
供应商型号: N-OPB960T11
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB960T11

OPB960T11概述

    # 光电逻辑型槽式开关OPB960, OPB970, OPB980, OPB990系列技术手册

    产品简介


    光电逻辑型槽式开关(Photologic® Slotted Optical Switch)OPB960, OPB970, OPB980, OPB990系列是一种非接触式的光学开关。它们在设计工程师需要特定应用需求时提供灵活性。这些开关通常用于速度和方向指示、旋转编码器、机械开关替代、机械限位指示、打印机定位和滑动门的汽车及电梯应用中。

    技术参数


    以下是技术参数和电气特性:
    绝对最大额定值
    - 存储温度范围:-40°C 至 +85°C
    - 工作温度范围:-40°C 至 +70°C
    - 输入二极管正向直流电流:40 mA(25°C)
    - 输入二极管反向直流电压:2 V(25°C)
    - 供电电压:18 V(25°C)
    - 输出功率耗散:200 mW(25°C)
    电气特性
    - 正向电压:≤ 1.70 V(IF = 20 mA,25°C)
    - 反向电流:≤ 100 μA(VR = 2.0 V,25°C)
    - 工作DC供电电压:4.5 V 至 16 V
    - 供电电流:≤ 12 mA(4.5 V 至 16 V)
    - 低电平输出电压:≤ 0.4 V(VCC = 4.5 V,IOL = 12.8 mA)
    - 高电平输出电压:≥ VCC - 2.1 V(VCC = 4.5 V 至 16 V,IOH = 800 μA)
    - 高电平输出电流:≤ 100 μA(VCC = 4.5 V 至 16 V,VOH = 30 V)

    产品特点和优势


    光电逻辑型槽式开关具有以下特点和优势:
    - 用户可以指定输出逻辑状态、输出驱动电路、光孔宽度、光孔表面以及安装位置。
    - 提供灵活的电气接口选项,如线缆或PCB引脚。
    - 内部组件为不透明塑料,降低对外部可见光和近红外光的敏感度。
    - 灵活的定制选项,可以适应各种电气要求。
    - 符合欧盟RoHS指令。

    应用案例和使用建议


    应用案例
    - 旋转编码器:用于速度检测和方向控制。
    - 机械开关替代:适用于需要高可靠性的场合。
    - 滑动门和电梯应用:检测滑动门的位置和状态。
    使用建议
    - 在安装过程中,确保安装位置正确,以避免外部光干扰。
    - 对于长期运行的应用,定期检查设备以确保稳定性能。
    - 考虑使用防水盖以提高防护性能。

    兼容性和支持


    - 兼容性:此产品适用于多种电气接口和标准,易于集成到不同系统中。
    - 支持:厂商提供技术支持和定制服务。如有需要,请联系当地代表或OPTEK。

    常见问题与解决方案


    问题1:设备无法正常工作
    - 解决方案:检查供电电压是否在4.5 V至16 V范围内,并确保所有连接正确无误。
    问题2:输出不稳定
    - 解决方案:确保环境光不会干扰到传感器,并重新校准设备。

    总结和推荐


    光电逻辑型槽式开关OPB960, OPB970, OPB980, OPB990系列具有高度的灵活性和可靠性,适合广泛的应用场合。产品符合欧盟RoHS指令,并提供了多种电气特性和安装选项,使其成为设计工程师的理想选择。总体而言,我们强烈推荐这款产品用于各种高端应用中。

OPB960T11参数

参数
颜色感应 -
感应距离 3.18mm
光源 -
响应时间 70ns
最大工作供电电压 5.25V
波长 890nm
最小工作供电电压 4.75V
输出类型 Buffer,Totem Pole
感应方式 Through-Beam
长*宽*高 24.63mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB960T11厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB960T11数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB960T11 OPB960T11数据手册

OPB960T11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 2.862 ¥ 24.327
95+ $ 2.7295 ¥ 23.2008
200+ $ 2.652 ¥ 22.542
400+ $ 2.601 ¥ 22.1085
500+ $ 2.55 ¥ 21.675
库存: 550
起订量: 40 增量: 1
交货地:
最小起订量为:40
合计: ¥ 973.08
