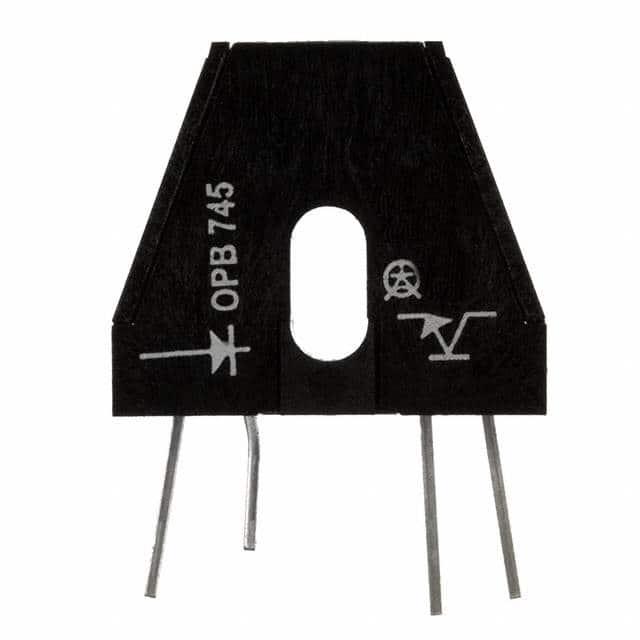

OPB745

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Reflective 3.81mm Photodarlington 1.7V PCB安装,通孔安装 17.78mm*5.08mm*15.24mm
供应商型号: N-OPB745
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB745

OPB745概述

    反射式光电传感器技术手册解析

    1. 产品简介


    本手册介绍了OPB708, OPB709, OPB740至OPB746以及OPB740WZ至OPB746WZ系列反射式光电传感器。这些传感器集成了红外发光二极管(IR LED)和NPN硅光电晶体管或光电达林顿(Photodarlington)。其中,OPB747WZ和OPB748WZ还配备了红光可见LED,并采用低光水平排斥(RBE)NPN硅光电晶体管。这些传感器的特点是聚焦在一个小区域和深度范围内,以确保最大的灵敏度。红外发射二极管与光电晶体管或光电达林顿组合在一起,形成一个非接触式的反射物体传感器,广泛应用于自动化装配线、机器自动化、机械安全、行程末端传感器、门传感器等领域。

    2. 技术参数


    以下是这些反射式光电传感器的主要技术规格和性能参数:
    - LED峰值波长:
    - OPB708, OPB748WZ: 935 nm
    - OPB740, OPB741, OPB742, OPB743, OPB744: 890 nm
    - OPB747WZ: 645 nm
    - 反射检测距离:
    - OPB708: 最小值为0.08英寸(2.04毫米),典型值为0.15英寸(3.81毫米),最大值为0.30英寸(7.62毫米)
    - 引脚长度/导线类型:
    - 0.150英寸最小
    - 线缆长度:
    - 24英寸(610毫米)
    - 导线尺寸:
    - 26 AWG
    - 工作电压范围:
    - 发射二极管: 正向直流电流40 mA,反向直流电压2 V
    - 传感器输出: 集电极-发射极电压最高可达30 V,发射极-集电极电压为5 V,功耗为100 mW
    - 环境温度范围:
    - 操作和存储温度范围:-40°C到+85°C

    3. 产品特点和优势


    - 高灵敏度: 红外发光二极管与光电晶体管或光电达林顿相结合,实现了对反射物体的高度敏感。
    - 高可靠性: 在指定的工作环境中,光电传感器的暗电流很小(ICEO),且漏电流也得到了很好的控制。
    - 适用性强: 传感器通过调整LED的波长,可以用于不同类型的反射物体,例如黑色标记在白色表面上的应用。
    - 环境适应性: 传感器的高操作和存储温度范围使其适用于各种工业环境。

    4. 应用案例和使用建议


    这些传感器在各种工业自动化系统中得到广泛应用。例如,在装配线自动化中,它们可用于检测物体的位置;在机械安全系统中,它们可用作门传感器来确保安全。对于检测热敏纸上的标记,选择合适的传感器配置至关重要,如使用蓝光多硫化物窗口来提高目标分辨率。
    使用建议包括选择适当的传感器配置,如使用蓝光多硫化物窗口来保护传感器免受灰尘影响,并根据具体应用选择合适的导线长度和连接器。

    5. 兼容性和支持


    所有这些传感器均提供24英寸(610毫米)的导线长度,并提供26 AWG导线。制造商提供了通过经销商定制IC的选项,包括当前分拣、特殊导线长度和连接器化。此外,这些传感器可通过RoHS认证,符合环保要求。

    6. 常见问题与解决方案


    常见问题及其解决方案包括:
    - 问题: 传感器未能正确响应
    - 解决办法: 检查传感器与目标之间的距离是否在规定的范围内,检查电源电压是否正确。
    - 问题: 传感器受到干扰
    - 解决办法: 使用屏蔽导线或改进电路设计来减少干扰。

    7. 总结和推荐


    总体来说,OPB708至OPB746系列传感器具有高灵敏度、高可靠性和广泛的适用性,是自动化和机械安全系统中的理想选择。考虑到其多样化的配置选项和优异的技术规格,强烈推荐在需要精确检测和可靠性的应用中使用这些传感器。

OPB745参数

参数
颜色感应 -
波长 935nm
响应时间 -
最小工作供电电压 -
最大工作供电电压 1.7V
感应距离 3.81mm
光源 -
感应方式 Reflective
输出类型 Photodarlington
长*宽*高 17.78mm*5.08mm*15.24mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB745厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB745数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB745 OPB745数据手册

OPB745封装设计

查看详情并下载
Symbol
Footprint
3D Model
