OPB842W51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 880nm Through-Beam 3.18mm 20ms Phototransistor 导线安装,底座安装 23.75mm*12.95mm*10.54mm
供应商型号: JY-OPB842W51Z
供应商: 云汉优选
标准整包数: 1

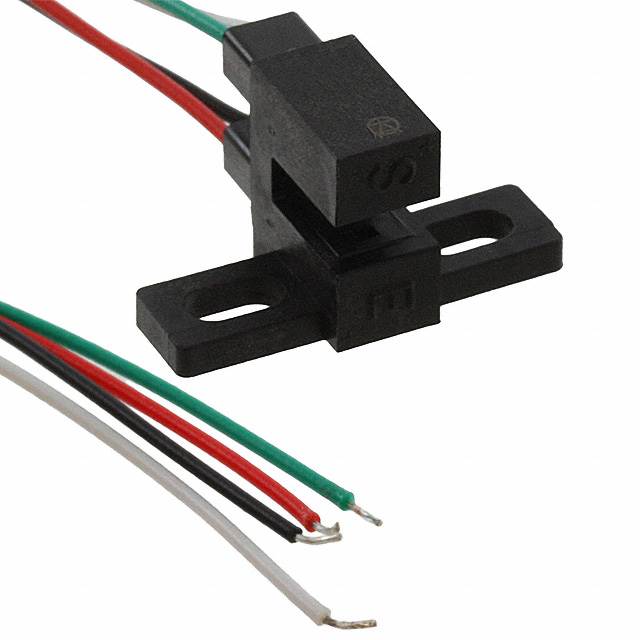

TT ELECTRONICS 光电传感器 OPB842W51Z

OPB842W51Z概述

    #

    产品简介


    Slotted Optical Switch OPB830 和 OPB840 (L 和 W) 是由 TT Electronics 推出的一款高性能光电开关。这类器件为设计工程师提供了从标准产品线中定制产品的灵活性。L 系列提供多种印刷电路板安装引脚间距选择,而 W 系列则配备24英寸(610毫米)长的26号AWG电线。通过利用一个宽度为0.375英寸(9.5毫米)的狭缝式外壳,用户可以选择电气输出参数、孔径选项、壳体材料以及侧向安装配置和引脚间距(L系列)或电线(W系列)。
    主要功能:光电开关通过检测穿过狭缝时的不透明物体来切换光敏晶体管。它们具有宽0.125英寸(3.18毫米)的狭缝,以及可选的电气输出参数、孔径、壳体材料和引脚/电线配置。
    应用领域:非接触式中断物检测、装配线自动化、机器自动化、设备安全、机器安全等。

    技术参数


    电气特性
    - 输入二极管
    - 前向电压(VF):最大值1.7V,测试条件IF=20mA
    - 反向电流(IR):最大值100µA,测试条件VR=2V
    - 输出光敏晶体管
    - 集电极-发射极击穿电压(V(BR)CEO):最小值30V,测试条件IC=1mA
    - 发射极-集电极击穿电压(V(BR)ECO):最小值5V,测试条件IE=100µA
    - 集电极暗电流(ICEO):最大值100nA,测试条件VCE=10V
    - 绝对最大额定值
    - 存储和操作温度范围(L 系列):-40°C 到 +85°C
    - 存储和操作温度范围(W 系列):-40°C 到 +80°C
    - 引脚焊接温度:最高温度260°C
    - 输入二极管正向直流电流:最大值50mA
    - 输入二极管峰值前向电流:最大值1A(脉冲宽度1µs,300ppS)
    - 输入二极管反向直流电压:最大值2V
    - 功率耗散(L 系列):最大值100mW
    - 功率耗散(W 系列):最大值100mW

    产品特点和优势


    独特功能:
    - 孔径选择:提供0.010英寸(0.25毫米)和0.050英寸(1.27毫米)两种孔径选项。
    - 输出参数选择:可选电气输出参数A、B或C。
    - 侧向安装配置:适用于不同的安装需求。
    - 电线或引脚配置:L系列提供引脚选项,W系列提供24英寸长的26号AWG电线。
    - 高灵敏度:能够精确检测微小物体的遮挡。
    优势:
    - 灵活性:允许用户根据具体应用选择合适的参数组合。
    - 适应性强:能够在多种环境中可靠运行,适用于各种自动化系统。
    - 可靠性高:采用优质材料制造,确保长期稳定工作。

    应用案例和使用建议


    使用案例
    1. 非接触式物检测:在制造线上使用OPB830和OPB840进行无接触式物体检测,确保生产过程的高效性。
    2. 机器安全防护:在机器安全系统中安装该光电开关,以监测是否有物体进入危险区域。
    3. 设备自动化:应用于自动化设备中,实现对物品位置和状态的实时监控。
    使用建议
    1. 正确的安装位置:确保光电开关安装在光线较弱的位置,避免阳光直射影响性能。
    2. 适当的环境设置:选择合适的工作温度范围,确保设备在极端环境下的正常工作。
    3. 定期维护检查:定期清洁设备表面,避免灰尘积累导致误判。

    兼容性和支持


    该产品与市场上常见的电子元器件和控制系统兼容,适用于多种应用场景。厂商提供详细的用户手册和技术支持服务,包括但不限于在线帮助、电话咨询和技术文档下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 光敏晶体管无法切换 | 检查供电电压和接线是否正确;确认设备是否受到外界干扰。 |
    | 设备响应迟缓 | 清洁传感器表面,确保无灰尘或其他障碍物。 |
    | 设备发热严重 | 检查散热系统是否正常工作;必要时减少负载或更换散热方式。 |

    总结和推荐


    总体评价:Slotted Optical Switch OPB830 和 OPB840 系列是一款高度灵活且可靠的光电开关。它不仅提供了多样化的配置选择,而且具备优异的性能和广泛的适用性。无论是工业自动化还是设备安全,这些光电开关都能胜任关键任务。
    推荐:强烈推荐给需要高效、可靠光电检测解决方案的应用场景。其灵活性和适应性使其成为众多自动化系统中的理想选择。

OPB842W51Z参数

参数
输出类型 Phototransistor
颜色感应 -
感应距离 3.18mm
光源 -
响应时间 20ms
最大工作供电电压 -
最小工作供电电压 -
感应方式 Through-Beam
波长 880nm
长*宽*高 23.75mm*12.95mm*10.54mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB842W51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB842W51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB842W51Z OPB842W51Z数据手册

OPB842W51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
