OPB745WZ

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 3.81mm Photodarlington 导线安装,底座安装 17.78mm*5.08mm*15.24mm
供应商型号: 828-OPB745WZ
供应商: Mouser
标准整包数: 1

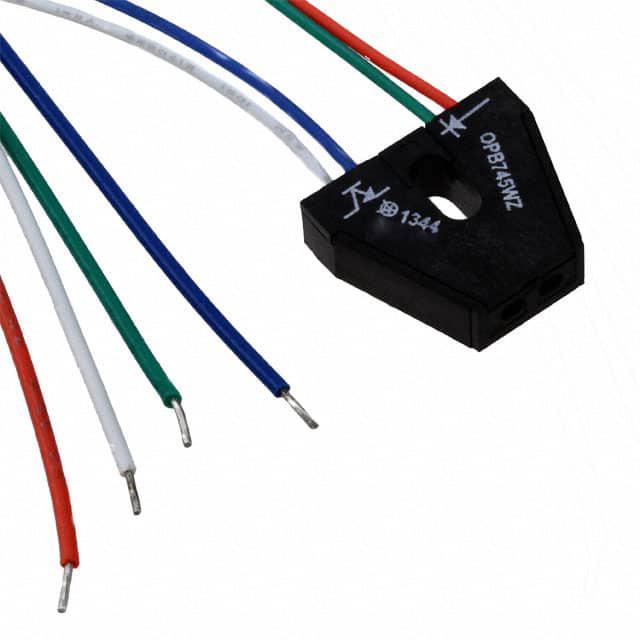

TT ELECTRONICS 光电传感器 OPB745WZ

OPB745WZ概述

    # 电子元器件技术手册:反射式物体传感器

    产品简介


    本手册介绍了型号为OPB708、OPB709、OPB740至OPB746以及OPB740WZ至OPB746WZ系列的反射式物体传感器。每个传感器包含一个红外发射二极管和一个NPN硅光电晶体管或光电达林顿晶体管,适用于多种自动化和检测应用。

    技术参数


    以下是这些反射式物体传感器的技术规格、性能参数及电气特性:
    - LED峰值波长:890 nm(OPB740、OPB741、OPB742、OPB743、OPB744)、935 nm(OPB708、OPB709、OPB746WZ)、645 nm(OPB747WZ)
    - 传感器反射距离:0.08英寸(2.04毫米)至0.30英寸(7.62毫米)
    - 线缆长度/线缆类型:24英寸(610毫米)/26 AWG电线
    - 输入二极管正向直流电流:40 mA
    - 输出光敏晶体管电压:30 V(OPB708、OPB709、OPB740至OPB745、OPB748WZ),15 V(OPB746至OPB747)
    - 工作温度范围:-40°C至+85°C(OPB708、OP709、OPB740至OPB745),-40°C至+80°C(OPB746WZ至OPB748WZ)

    产品特点和优势


    - 非接触式反射物体传感器:可以检测反射对象而无需物理接触。
    - 聚焦高灵敏度:聚焦于小区域和深度视场,提高检测精度。
    - 不同类型的光电晶体管:可以选择光电晶体管或光电达林顿晶体管作为输出,以适应不同的应用场景。
    - 低暗电流:确保在无光照条件下减少误检。
    - 多种镜头配置选项:提供不带窗口、蓝色多硫化物窗(防尘保护)或偏移开孔的不透明光圈窗口,以改善目标分辨率。

    应用案例和使用建议


    这些反射式物体传感器广泛应用于自动化生产线、机器安全、端部行程传感器、门传感器等领域。例如,在检测黑色标记时,OPB747WZ和OPB748WZ使用红色LED可以提供更好的对比度。
    使用建议:
    - 在安装过程中,为了避免应力裂纹,建议使用ND Industries的Vibra-Tite进行锁紧处理。
    - 选择合适的镜头配置,例如蓝色多硫化物窗用于防尘保护。
    - 根据具体应用场景调整传感器的位置和角度,以达到最佳的检测效果。

    兼容性和支持


    - 兼容性:这些传感器可以与其他标准电子元器件和系统兼容。
    - 支持服务:通过您的OPTEK代表可以获得定制IC(ON)电流分档、特殊线长和连接器化服务。此外,厂商还提供安装指南和技术支持,以确保客户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题:传感器输出不稳定。
    - 解决方案:检查传感器的电源电压是否稳定,并确认反射表面的反射率是否在规定范围内。
    - 问题:传感器灵敏度过低。
    - 解决方案:调整传感器位置,确保反射物体位于传感器的最佳检测区域内。如果仍存在问题,可以尝试更换不同类型的光电晶体管。
    - 问题:传感器出现暗电流。
    - 解决方案:检查传感器的工作温度和环境条件,确保符合手册中的要求。

    总结和推荐


    OPB708至OPB746WZ系列反射式物体传感器凭借其高灵敏度、多样化的应用场合和可靠的性能,在自动化和检测领域具有显著的优势。其独特的设计使得它们能够在多种环境中发挥出色的表现。因此,我们强烈推荐这些传感器用于需要精确检测的应用场景。对于任何安装和使用过程中的疑问,均可联系厂商获取技术支持。

OPB745WZ参数

参数
输出类型 Photodarlington
波长 890nm
感应距离 3.81mm
响应时间 -
最大工作供电电压 -
颜色感应 -
最小工作供电电压 -
光源 -
感应方式 Reflective
长*宽*高 17.78mm*5.08mm*15.24mm
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB745WZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB745WZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB745WZ OPB745WZ数据手册

OPB745WZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.8305 ¥ 49.2677
100+ $ 5.2056 ¥ 43.9873
库存: 1140
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 49.26
