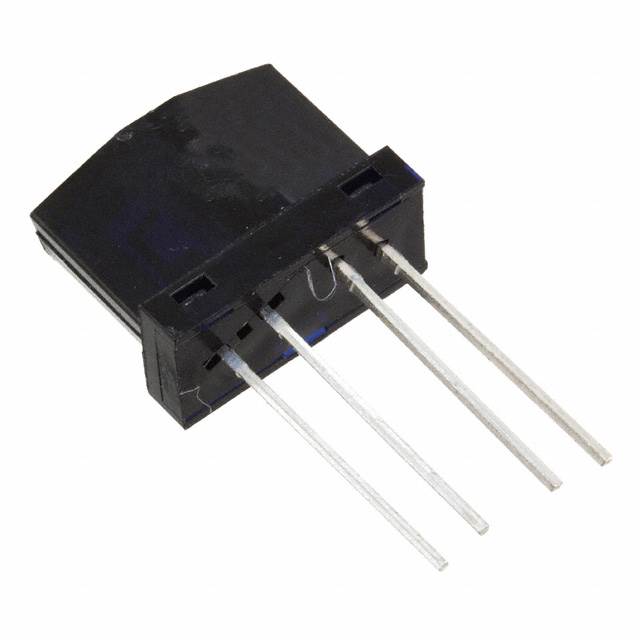

OPB750N

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 5.59mm Phototransistor PCB安装,通孔安装 13.59mm*6.35mm*10.8mm
供应商型号: N-OPB750N
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB750N

OPB750N概述


    产品简介


    OPB750 和 OPB755 系列反射式光电传感器是专为非接触式反射物体检测而设计的产品。这些传感器集成了一个发光二极管(LED)和光敏晶体管输出,旨在减少低水平光线的影响,而不影响高水平光线的增益。该系列传感器广泛应用于生产线自动化、机器自动化、机械安全、终端行程传感器和门传感器等领域。它们特别适用于需要高对比度和低成本塑料外壳的应用场景。

    技术参数


    以下是OPB750和OPB755系列传感器的主要技术参数:
    - 传感器反射距离:0.080英寸(2.03毫米)
    - 操作温度范围:
    - OPB750N, OPB750T: -40°C 至 +85°C
    - OPB755NZ, OPB755TZ, OPB755TAZ: -40°C 至 +80°C
    - 峰值正向电流:1A(1μ脉冲宽度,300pps)
    - 正向直流电流:50mA
    - 反向直流电压:2V
    - 功率耗散:100mW
    - 集电极-发射极电压:24V
    - 集电极直流电流:30V
    - 集电极-发射极击穿电压:24V(IC = 100μA)
    - 饱和电压:0.40V(IC = 150μA,IF = 30mA,d = 0.22”)
    - 输出电压:1.8V(IF = 40mA)

    产品特点和优势


    1. 高对比度:最小对比度比为1,000:1,确保可靠的物体检测。
    2. 低成本塑料外壳:采用经济型材料制造,成本效益高。
    3. 多种安装方式:提供无安装孔(N封装)和两个安装孔(T封装)版本。
    4. 远程安装选项:OPB755NZ, OPB755TZ, OPB755TAZ 设计用于远程安装,具有12英寸和24英寸的电缆连接。

    应用案例和使用建议


    应用案例
    - 生产线自动化:通过检测传送带上的物体位置来实现自动化控制。
    - 机器自动化:用于自动化机械设备中的运动检测。
    - 机械安全:确保机器安全运行,避免意外发生。
    使用建议
    - 线路选择:根据实际需求选择合适的引线长度(0.40英寸或12英寸/24英寸)。
    - 安装方式:根据安装空间和需求选择合适的安装方式(无安装孔或两个安装孔)。
    - 清洁与维护:使用甲醇或异丙醇作为清洁剂,确保传感器工作环境干净,防止氯化烃和酮类物质导致的溶剂溶解问题。

    兼容性和支持


    - 连接器兼容性:OPB755NZ 和 OPB755TZ 配备AMP # 3-640442-5 连接器,便于与现有系统集成。
    - 定制服务:可提供定制的电气特性、电线和电缆以及连接器。请联系当地代表或OPTEK获取更多信息。

    常见问题与解决方案


    - Q1: 传感器频繁误报如何处理?
    - A1: 检查安装环境是否存在干扰因素,如强光源或反射表面质量不佳。必要时调整传感器的距离或增加遮蔽。
    - Q2: 传感器不响应如何检查?
    - A2: 确认电源电压是否符合要求,检查连接线是否正确连接。如果仍存在问题,联系技术支持进行进一步诊断。

    总结和推荐


    OPB750和OPB755系列传感器以其高对比度、可靠性和多样的安装方式,在工业自动化领域表现出色。它们不仅满足了高精度检测的需求,还提供了经济高效的选择。因此,强烈推荐使用OPB750和OPB755系列传感器,特别是在需要高可靠性且成本效益的应用场合。

OPB750N参数

参数
感应距离 5.59mm
光源 -
波长 890nm
最小工作供电电压 -
输出类型 Phototransistor
最大工作供电电压 -
响应时间 -
感应方式 Reflective
颜色感应 -
长*宽*高 13.59mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB750N厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB750N数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB750N OPB750N数据手册

OPB750N封装设计

查看详情并下载
Symbol
Footprint
3D Model
