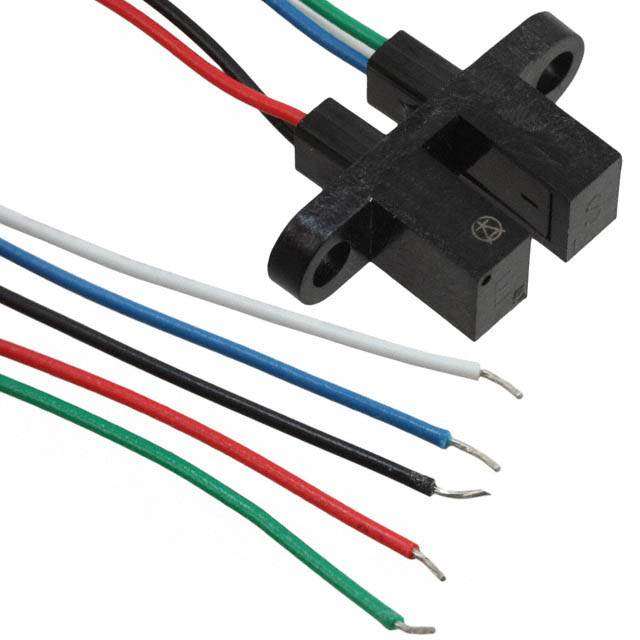

OPB990T51Z

产品分类: 其他传感器
厂牌: TT ELECTRONICS
产品描述: Photointerrupter Transmissive 3.18mm Photologic, Totem Pole, Buffer Automotive 5-Pin Bag
供应商型号: 1497950
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 其他传感器 OPB990T51Z

OPB990T51Z概述

    光学开关技术手册:OPB960/970/980/990系列

    产品简介


    OPB960/970/980/990系列是由TT Electronics推出的非接触式Photologic®插槽光学开关。这一系列开关提供了设计工程师在满足应用特定需求方面的灵活性。其基本工作原理是通过检测光束是否被遮挡来判断物体的位置或运动状态。这些开关广泛应用于各种需要高精度传感器的应用领域。

    技术参数


    - 工作温度范围:存储温度-40°C至+85°C;操作温度-40°C至+70°C
    - 输入二极管:
    - 正向电流:25°C时最大40mA
    - 反向电压:25°C时最大2V
    - 传感器:
    - 电源电压:18V(2004年之前为5.5V)
    - 输出电压:
    - 缓冲电路:低电平0.4V(4.5V到16V电源)
    - 高电平:电源电压-2.1V(4.5V到16V电源)
    - 短路输出电流:1秒内最大30mA
    - 光电耦合器:
    - 操作直流供电电压:4.5V至16V
    - 供应电流:12mA(4.5V到16V电源)

    产品特点和优势


    - 多种逻辑和驱动选项:用户可以选择不同的逻辑(缓冲、反相)和输出驱动电路(推拉、开漏),以满足不同应用的需求。
    - 可选的孔径宽度和表面处理:提供封闭或开放的孔径,允许在不同环境下使用。
    - 电气接口灵活性:支持通过PCB引线或电线连接,提供更高的灵活性。
    - 与主流电气标准兼容:可以直接与TTL、LSTTL、CMOS接口兼容。

    应用案例和使用建议


    - 速度和方向指示:用于各种机械设备的速度和方向控制。
    - 编码器:适用于机械编码器,提高机械系统的精确度。
    - 机械开关替代品:在需要非接触式开关的应用中,可以替代传统的机械开关。
    - 打印设备:如打印机的顶行位置检测、行程结束检测、原点位置检测。
    - 滑动门和汽车举升门:提供对门位置的准确检测。
    使用建议:
    - 在安装时确保设备不受外部光源干扰,必要时使用封闭的孔径以防止灰尘和外界光线的影响。
    - 根据具体的应用需求选择合适的孔径宽度,以获得最佳的光分辨率。

    兼容性和支持


    OPB960/970/980/990系列与常见的TTL、LSTTL和CMOS接口兼容。TT Electronics提供定制化的电气、电缆和接线服务,并提供详细的安装和维护指南。如有任何问题,可以联系当地代表或直接联系OPTEK获取技术支持。

    常见问题与解决方案


    1. Q: 如何正确连接电源?
    - A: 请确保正负极正确连接,并且电源电压在规定的范围内(4.5V至16V)。
    2. Q: 输出信号不稳定怎么办?
    - A: 检查是否有外界光线干扰,确认安装位置是否正确,必要时调整孔径尺寸。
    3. Q: 设备过热如何处理?
    - A: 确保工作环境温度在规定范围内,避免长时间满载运行。若仍出现过热情况,请咨询技术支持。

    总结和推荐


    OPB960/970/980/990系列是一款高度灵活且功能强大的光学开关,适用于各种工业和商业应用。它提供了广泛的配置选项,易于集成,并具有良好的稳定性和可靠性。总体而言,该产品在设计复杂度、性能和成本之间取得了很好的平衡。对于需要非接触式位置检测的应用,我们强烈推荐使用此系列的产品。

OPB990T51Z参数

参数
长*宽*高 24.64mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB990T51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB990T51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 其他传感器 TT ELECTRONICS OPB990T51Z OPB990T51Z数据手册

OPB990T51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 53.8185
5+ ¥ 53.8185
10+ ¥ 48.2214
50+ ¥ 47.3603
100+ ¥ 46.4992
250+ ¥ 46.4992
库存: 2224
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 53.81
