OPB696AZ

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Optical Flag 30ns Buffer,Open Collector 卡入式安装 21.38mm*16.38mm*19.02mm
供应商型号: N-OPB696AZ
供应商: 云汉优选
标准整包数: 1

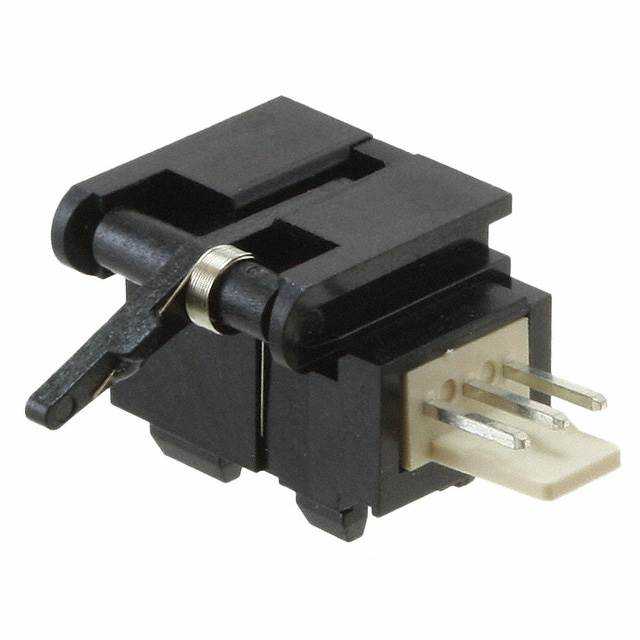

TT ELECTRONICS 光电传感器 OPB696AZ

OPB696AZ概述

    电子元器件技术手册:OPB685-3, OPB686, OPB687, OPB695, OPB696, OPB697, OPB698 系列

    产品简介


    OPB685-3, OPB686, OPB687, OPB695, OPB696, OPB697, OPB698系列是由TT Electronics(通过OPTEK Technology, Inc.)生产的红外开关产品。这些开关集成了一个红外发光二极管(IR LED)和一个光电二极管、线性放大器以及施密特触发器的单片集成电路。它们通过旗杆臂机构来中断光束,从而实现输出状态的切换。这些开关主要用于机械开关替换、速度指示、机械限位指示以及边缘检测等多种应用场合。

    技术参数


    以下是这些红外开关的技术规格和性能参数:
    - 峰值波长: 890 nm
    - 额定电流: 50 mA(连续),3.0 A(峰值)
    - 供电电压范围: 4.5 V 至 16 V
    - 总功率耗散: 100 mW
    - 反向电压: 2.0 V
    - 输出状态: TTL/LSTTL兼容逻辑电平输出,可驱动多达10个TTL负载
    - 最大扭矩: 1.5 克
    - 工作温度范围: -40°C 到 +100°C

    产品特点和优势


    这些红外开关的独特功能和优势如下:
    - PhotoLogiC® 输出: 高度集成的输出设计,使设备易于安装和使用。
    - 多种输出选项: 包括缓冲式10k拉高、开路集电极以及反相10k拉高等,以满足不同应用需求。
    - 机械开关替代品: 适用于需要可靠开关性能的应用场景。
    - 定制化: 可根据特定应用需求定制杠杆臂和弹簧扭矩。
    - PCB安装: 方便印刷电路板安装。

    应用案例和使用建议


    这些红外开关在多个应用场合中表现出色,例如:
    - 机械开关替代: 可用于自动化控制系统中,替代传统的机械开关,提高系统的可靠性。
    - 速度指示(测速仪): 可用于测量物体的速度,例如旋转设备的速度监控。
    - 机械限位指示: 在需要位置感应的应用中,如门禁控制和机器防护系统。
    - 边缘检测: 在工业检测设备中,可用于检测物品的边缘位置。
    建议在安装时确保光束不受干扰,以保持准确的开关状态。同时,在使用过程中应注意设备的工作温度和电压范围,避免超出绝对最大额定值导致损坏。

    兼容性和支持


    这些红外开关具备良好的兼容性,可以轻松地与标准的3引脚连接器(如Molex 5051系列外壳和4809系列端子)配合使用。TT Electronics提供了全面的技术支持和维护服务,用户可通过本地代表或OPTEK直接联系以获取更多信息。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题1: 设备不工作
    - 解决办法: 检查电源电压是否在规定范围内,确认安装正确无误。
    - 问题2: 输出信号不稳定
    - 解决办法: 检查安装是否稳固,光线是否受到遮挡,调整传感器位置或光源强度。
    - 问题3: 功率耗散过高
    - 解决办法: 确保设备工作在推荐的电压范围内,并避免长时间超负荷运行。

    总结和推荐


    总体而言,OPB685-3, OPB686, OPB687, OPB695, OPB696, OPB697, OPB698系列红外开关具有较高的可靠性和广泛的适用性。它们的多样化输出选项和良好的兼容性使其成为许多应用场景的理想选择。因此,强烈推荐在需要高性能、高稳定性的开关解决方案的项目中使用这些产品。

OPB696AZ参数

参数
颜色感应 -
最大工作供电电压 -
波长 890nm
响应时间 30ns
光源 -
最小工作供电电压 -
感应方式 Optical Flag
输出类型 Buffer,Open Collector
感应距离 -
长*宽*高 21.38mm*16.38mm*19.02mm
安装方式 卡入式安装
零件状态 在售

OPB696AZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB696AZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB696AZ OPB696AZ数据手册

OPB696AZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 3.6146 ¥ 30.7241
75+ $ 3.4505 ¥ 29.3293
150+ $ 3.3558 ¥ 28.5243
库存: 193
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 921.72
