OPB990T55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Totem Pole 4.75V 5.25V 导线安装,底座安装 24.64mm*6.35mm*15.63mm
供应商型号: OPB990T55Z
供应商: 国内现货
标准整包数: 1

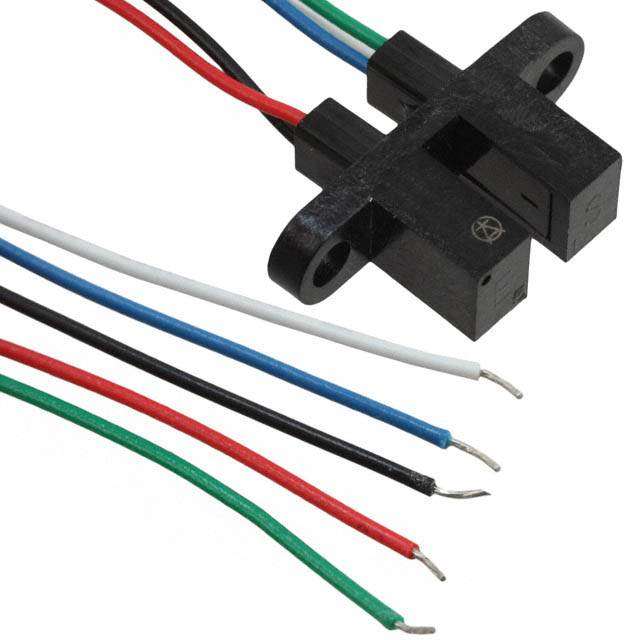

TT ELECTRONICS 光电传感器 OPB990T55Z

OPB990T55Z概述

    # 非接触式光电开关OPB960/970/980/990系列技术手册

    产品简介


    基本描述
    OPB960/970/980/990系列是非接触式Photologic®光槽光电开关,提供针对设计工程师的应用特定要求的灵活性。这些光电开关以标准外壳为基础,具有0.125英寸(3.18毫米)宽的光槽,可以灵活定制输出逻辑状态、输出驱动电路、光阑宽度、光阑表面和安装耳位置。
    主要功能
    - 可定制性高:允许用户指定多种参数,如输出逻辑、输出驱动电路、光阑宽度等。
    - 环境适应性强:采用不透明塑料材料,减少对外部可见光和近红外光源的敏感度。
    - 接口灵活:提供导线或PCB引脚两种电气接口方式。
    应用领域
    - 速度和方向指示
    - 旋转编码器
    - 机械开关替换
    - 打印机:用于顶部标记、行程结束、归位等。
    - 汽车滑动门及提升门应用

    技术参数


    电气特性
    - 输入二极管参数:
    - 正向电压:1.70 V (IF = 20 mA, TA = 25°C)
    - 反向电流:100 μA (VR = 2.0 V, TA = 25°C)
    - 传感器参数:
    - 工作电压范围:4.5V ~ 16V
    - 供应电流:12 mA (VCC = 4.5V ~ 16V)
    - 输出参数:
    - 低电平输出电压:0.4 V (VCC = 4.5V, IOL = 12.8mA, IF = 0 mA)
    - 高电平输出电压:VCC - 2.1 V (VCC = 4.5V ~ 16V, IOH = 800 µA, IF = 15 mA)
    - 高电平输出电流:100 µA (VCC = 4.5V ~ 16V, VOH = 30V, IF = 15 mA)
    工作环境
    - 存储温度范围:-40°C ~ +85°C
    - 工作温度范围:-40°C ~ +70°C

    产品特点和优势


    独特功能
    - 广泛的自定义选项:可以根据具体需求调整输出逻辑、驱动电路、光阑尺寸等。
    - 防护能力:不同的光阑选择提供了对运动感应的不同光学分辨率。封闭的光阑提供防尘保护,开放的光阑提供对外部光源的最大保护。
    - 兼容性强:直接支持TTL、LSTTL、CMOS接口。
    市场竞争力
    - 多功能集成:集成了多种电气接口和光阑选择,适应不同应用场景。
    - 高可靠性:使用不透明塑料材料,提高了对可见光和近红外光源的抵抗能力。
    - 良好的环境适应性:能在较宽的温度范围内稳定工作,适用于各种工业环境。

    应用案例和使用建议


    使用场景
    - 打印机控制:可用于打印过程中顶部标记、行程结束和归位检测。
    - 机械设备监控:作为机械开关的替代品,用于监测速度、方向等。
    使用建议
    - 光阑选择:根据实际应用场景选择合适的光阑尺寸(例如封闭或开放),以确保最佳的光线遮挡效果。
    - 电气接口选择:可根据连接设备的要求选择导线或PCB引脚接口,简化系统集成过程。
    - 工作环境:确保设备工作在规定的工作温度范围内,以避免因温度过高或过低导致的功能失效。

    兼容性和支持


    兼容性
    - 电气接口:直接支持TTL、LSTTL、CMOS接口。
    - 机械接口:提供了多个安装耳位置选项,适应不同安装需求。
    支持服务
    - 技术支持:联系当地代表或OPTEK获取进一步的信息和技术支持。
    - 定制服务:提供电气、导线和电缆的定制服务。

    常见问题与解决方案


    常见问题
    1. 如何选择合适的光阑尺寸?
    - 解决方案:根据实际应用需要选择合适的光阑尺寸,例如在防尘要求高的环境中选择封闭光阑,在需要高灵敏度的环境中选择开放光阑。

    2. 如何确定正确的电气接口?
    - 解决方案:根据待连接设备的具体要求选择导线或PCB引脚接口。通常情况下,如果设备已经有一个PCB,则建议使用PCB引脚接口以减少额外的布线。

    总结和推荐


    综合评估
    OPB960/970/980/990系列光电开关在功能性、灵活性和可靠性方面表现出色。其丰富的自定义选项使其能够满足各种复杂的应用需求,特别是在机械控制、打印机控制等领域。
    推荐结论
    鉴于其强大的定制能力和广泛的应用范围,强烈推荐该系列产品给需要高性能非接触式光电开关的设计工程师和制造商。无论是作为机械开关的替代品还是用于精密设备控制,这些光电开关都能提供可靠且高效的工作表现。

OPB990T55Z参数

参数
最小工作供电电压 4.75V
颜色感应 -
感应距离 3.18mm
感应方式 Through-Beam
光源 -
响应时间 70ns
最大工作供电电压 5.25V
输出类型 Buffer,Totem Pole
波长 890nm
长*宽*高 24.64mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB990T55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB990T55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB990T55Z OPB990T55Z数据手册

OPB990T55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
