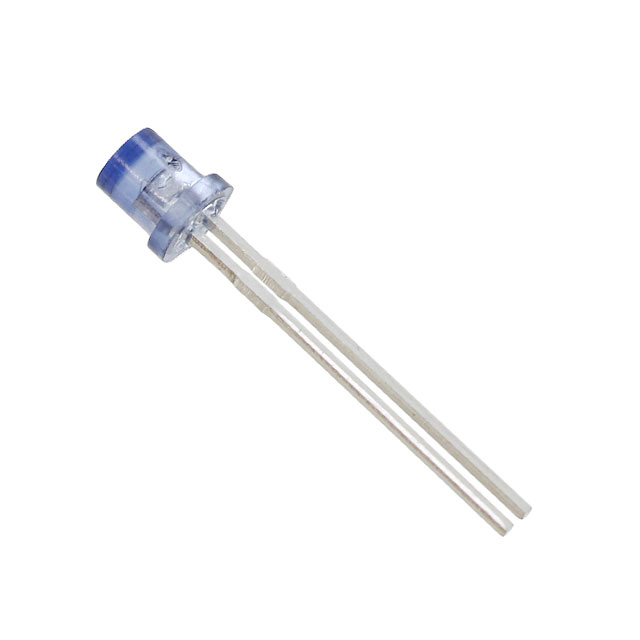

OP505W

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm T-1-2 通孔安装 4.19mm*3.18mm*3.94mm
供应商型号: N-OP505W
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OP505W

OP505W概述

    电子元器件产品技术手册

    产品简介


    本产品线包括多种光电晶体管,涵盖了OP505系列、OP506系列、OP535系列和OP705系列。每种设备都采用了NPN硅光晶体管设计,其中OP535设备为NPN硅光电达林顿晶体管,而OP705设备则在基极和发射极之间集成了一个大阻值电阻,以实现低光信号的抑制。
    这些设备均采用蓝色透镜的T-1(3毫米)环氧树脂封装。根据接收角度的不同,这些设备适用于不同的应用场景。其中,OP505、OP535和OP705具有较窄的接收角,适合需要精确耦合的应用;而OP506具有更宽的接收角,而OP505W和OP506W则拥有最宽的接收角,可以在较大范围内均匀接收光线。

    技术参数


    - 工作温度范围:-40°C至+100°C
    - 最大收集-发射电压(VCEO):OP505, OP506, OP505W, OP506W, OP705系列:30V;OP535系列:15V
    - 最大发射-收集电压(VECO):OP505和OP506系列:5.0V
    - 焊接温度:260°C(离管脚1.6毫米,用焊铁焊接5秒)
    - 最大功耗:100毫瓦
    - 饱和压降(VCESAT):VCE = 5V时,Ee = 0.5mW/cm²时的典型值为0.40V
    - 暗电流(ICEO):100纳安
    - 最大集电极-发射极击穿电压(V(BR)CEO):OP505, OP506:30V;OP705:5V

    产品特点和优势


    1. 封装风格多样:T-1封装,可选0.050英寸或0.100英寸的引脚间距。
    2. 灵敏度范围广泛:提供不同灵敏度的产品,满足不同应用需求。
    3. 视角选择灵活:不同型号提供不同的接收角度,以适应各种应用场景。
    4. 小尺寸封装:适合空间受限的应用场合。

    应用案例和使用建议


    这些光电晶体管可以应用于多种需要检测红外光的空间受限场合,如纸张厚度检测、红外开关等。在实际应用中,应根据具体的需求选择合适的接收角度,以确保最佳的光接收效果。

    兼容性和支持


    这些设备可以通过Optek的GaAs和GaAlAs发射器进行生产测试,以确保与发射器的良好匹配。如有特殊需求,可联系Optek代表定制版本。

    常见问题与解决方案


    1. 焊接温度过高导致损坏
    - 解决方法:严格按照推荐的焊接温度操作,建议不超过260°C。
    2. 安装后出现接触不良
    - 解决方法:检查引脚是否正确安装,确保良好的电气连接。

    总结和推荐


    综上所述,这些光电晶体管具备优良的技术性能和广泛的应用范围。其灵活性和多样性使其成为许多光电应用的理想选择。特别推荐用于空间受限且需要高精度检测的场合。如果您需要更多关于这些产品的详细信息或技术支持,请联系Optek或TT Electronics的官方渠道。

OP505W参数

参数
感应距离 -
输出类型 -
波长 935nm
感应方式 -
响应时间 -
最小工作供电电压 -
最大工作供电电压 -
光源 -
颜色感应 -
长*宽*高 4.19mm*3.18mm*3.94mm
通用封装 T-1-2
安装方式 通孔安装
零件状态 在售
包装方式 散装
