首页  >  产品百科  >  OPB811W55Z

OPB811W55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 9.53mm Phototransistor 导线安装,底座安装 30.99mm*6.35mm*10.8mm
供应商型号: N-OPB811W55Z
供应商: 云汉优选
标准整包数: 1

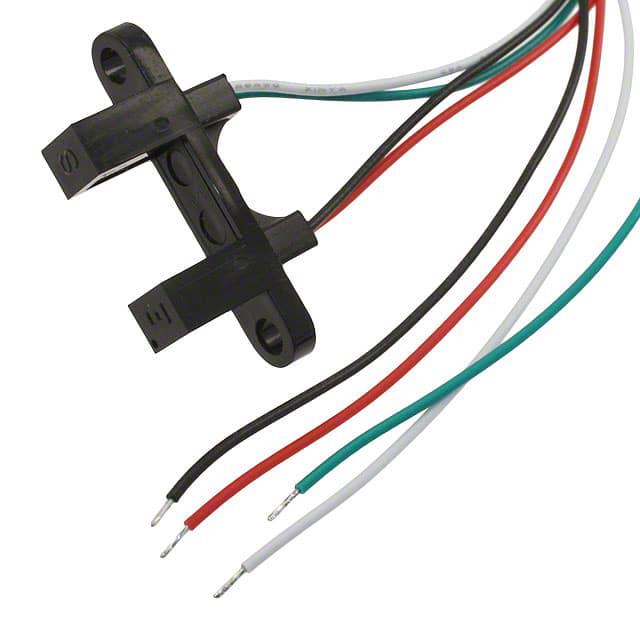

TT ELECTRONICS 光电传感器 OPB811W55Z

OPB811W55Z概述

    Wide Gap Slotted Optical Switch: OPB800 (L and W Series)

    1. 产品简介


    OPB800系列是用于PC板安装和远程安装的宽槽光学开关,其特点是具有广泛的间隙设计。它提供了一个标准产品线的定制化设备的灵活性。OPB800L系列适用于直接PC板安装,而OPB800W系列则提供了长达24英寸(610毫米)的26 AWG电线连接,方便远程安装。

    2. 技术参数


    OPB800系列的技术规格和性能参数如下:
    - 存储和操作温度:
    - L系列:-40°C至+85°C
    - W系列:-40°C至+80°C
    - 绝对最大额定值:
    - 输入二极管:
    - 正向直流电流:50mA
    - 峰值正向电流(脉冲宽度1μs,频率300ppm):3A
    - 反向直流电压:2V
    - 功耗:100mW
    - 输出光电晶体管:
    - 集电极-发射极电压:30V
    - 发射极-集电极电压:5V
    - 集电极直流电流:30mA
    - 功耗:100mW
    - 电气特性:
    - 输入二极管:
    - 正向电压:≤1.7V (IF=20mA)
    - 反向电流:≤100µA (VR=2V)
    - 输出光电晶体管:
    - 集电极-发射极击穿电压:30V (IC=1mA)
    - 发射极-集电极击穿电压:5V (IE=100µA)
    - 集电极暗电流:≤100nA (VCE=10V)
    - 饱和电压:
    - 参数A (OPB800, OPB810):≤0.4V
    - 参数B (OPB801, OPB811):≤0.4V
    - 参数C (OPB802, OPB812):≤0.6V (IC=1800µA, IF=20mA)
    - 开启状态集电极电流:
    - 参数A (OPB800, OPB810):0.625mA
    - 参数B (OPB801, OPB811):1.25mA
    - 参数C (OPB802, OPB812):2.25mA (VCE=0.6V, IF=20mA)

    3. 产品特点和优势


    OPB800系列的特点如下:
    - 宽间隙(0.375英寸,即9.525毫米)
    - 可选择不同的孔径尺寸
    - 可选择最小光电流
    - 可选择透光塑料壳或红外透明塑料壳
    - 提供PC板安装或带有24英寸26 AWG电线两种安装方式
    这些特点使得OPB800系列成为适用于多种工业自动化应用的理想选择,如非接触式物体检测、生产线自动化、机器安全等。

    4. 应用案例和使用建议


    OPB800系列广泛应用于工业自动化领域。例如,在装配线自动化中,可以用于检测物体的位置和移动状态。具体使用建议如下:
    - 选择适当的孔径和电气参数:根据应用需求选择合适的孔径大小和电气参数,以确保最佳性能。
    - 注意环境条件:确保工作环境温度在规定的范围内,避免过高的环境温度导致性能下降。
    - 正确布线:对于远程安装的W系列,确保线路连接可靠且符合规范,以减少干扰和错误。

    5. 兼容性和支持


    OPB800系列可与现有的工业控制系统和其他电子设备兼容。TT Electronics公司提供详细的技术文档和支持服务,包括产品安装指南和维护手册。此外,用户还可以通过技术支持热线获取帮助。

    6. 常见问题与解决方案


    - 问题:温度超出规定范围如何处理?
    - 解决方案:确保安装环境温度控制在规定范围内,使用散热装置以保持稳定的工作温度。
    - 问题:光电晶体管的功耗过大怎么办?
    - 解决方案:检查系统负载和电路连接,确保正确的驱动和负载分配。如果需要,可以增加散热措施或更换更高效的部件。
    - 问题:接线时出现信号不稳定的情况如何处理?
    - 解决方案:确认接线质量,使用屏蔽线缆并确保接地良好,以减少外部电磁干扰。

    7. 总结和推荐


    OPB800系列是一款功能强大且高度灵活的宽槽光学开关,适用于各种工业自动化应用。其广泛的应用范围和丰富的功能使其在市场上具有很强的竞争优势。综合以上信息,我们强烈推荐使用OPB800系列,特别是在需要高精度、高可靠性的非接触式物体检测和控制系统中。

OPB811W55Z参数

参数
光源 -
感应方式 Through-Beam
响应时间 -
最大工作供电电压 -
输出类型 Phototransistor
颜色感应 -
最小工作供电电压 -
感应距离 9.53mm
波长 890nm
长*宽*高 30.99mm*6.35mm*10.8mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装,袋装

OPB811W55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB811W55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB811W55Z OPB811W55Z数据手册

OPB811W55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.286 ¥ 27.931
85+ $ 3.1312 ¥ 26.6152
200+ $ 2.9274 ¥ 24.8829
库存: 4780
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 977.58
