首页  >  产品百科  >  OHS3131U

OHS3131U

产品分类: 固态继电器
厂牌: TT ELECTRONICS
产品描述:
供应商型号: N-OHS3131U
供应商: 云汉优选
标准整包数: 1

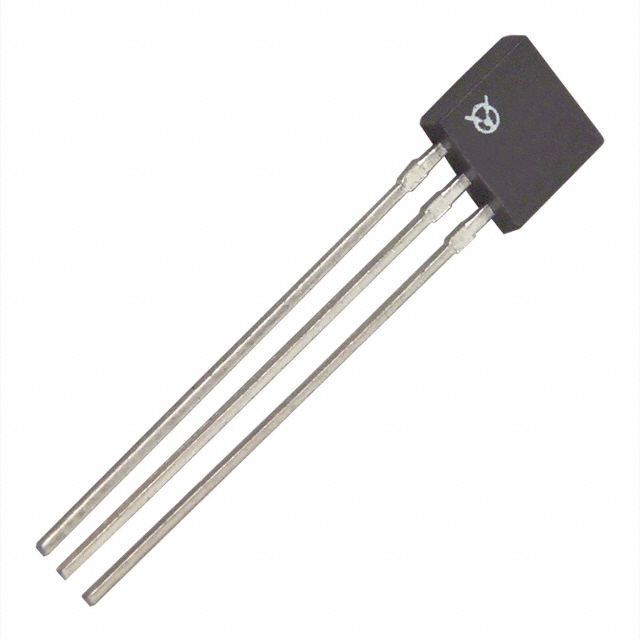

TT ELECTRONICS 固态继电器 OHS3131U

OHS3131U概述

    # Hallogic Hall-Effect Sensors 技术概述

    产品简介


    Hallogic Hall-Effect Sensors 是由 TT Electronics 提供的一系列高性能霍尔效应传感器,广泛应用于工业自动化和消费电子等领域。这些传感器集成了霍尔元件、线性放大器、阈值放大器以及施密特触发器,均采用单片硅芯片集成技术制造。它们具有逻辑电平输出功能,并能够提供高达 21 mA 的灌电流能力,可直接驱动多个 TTL 负载。这些传感器支持的工作电压范围为 4.5 至 24 V,并且能够在恶劣环境下保持卓越的温度稳定性。
    主要功能:
    - 灵敏度高:可检测磁场强度变化并转换为数字信号输出。
    - 稳定性好:适用于宽温范围(-40°C 至 +150°C)内的各种苛刻条件。
    - 输出能力强:能驱动多个 TTL 或标准逻辑门电路。
    应用领域:
    - 非接触式反射物体传感器
    - 装配线自动化
    - 机器安全监测
    - 无刷直流电机控制

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 供电电压 25 | V
    | 存储温度范围 | -65 +160 | °C
    | 工作温度范围 | -20 +85 | °C | OHN30xxxU |
    -40 +125 | °C | OHS30xxxU |
    -40 +150 | °C | OH090/180/360U |
    | 引脚焊接温度 | 260 °C | (以焊铁距离外壳1/8英寸处为基准,持续5秒) |
    | 输出ON电流 25 | mA
    | 输出OFF电压 25 | V
    | 磁感应密度 | 未指定 未指定 | Gs

    产品特点和优势


    Hallogic Hall-Effect Sensors 的核心优势在于其强大的设计灵活性和广泛的适用性:
    - 面向非接触开关操作进行了专门优化;
    - 可适应宽泛的电源电压需求(4.5V至24V);
    - 在极端条件下仍能保持可靠的性能表现;
    - 高度集成化的设计简化了外部电路设计复杂度。
    此外,该系列产品还具备出色的温度适应性和抗干扰能力,使其成为许多严苛应用场景的理想选择。
    应用案例与使用建议
    应用案例
    - 非接触式开关:用于检测接近物体的存在与否。
    - 电机控制:尤其适合于无刷直流电机的速度监控及方向判定。
    - 安全系统:可用于门禁系统的自动解锁机制。
    使用建议
    为了确保最佳效果,在安装时应注意避免强磁场干扰,并根据具体的应用需求调整电源电压。对于需要频繁启动的应用场合,则需定期检查接点状态以防止因疲劳导致的误报现象发生。

    兼容性和支持


    Hallogic Hall-Effect Sensors 能够与其他常见的电子元器件良好配合使用,特别是那些基于 CMOS 或者 TTL 标准逻辑门结构的产品。TT Electronics 提供了详尽的技术文档和支持服务,帮助用户解决实际应用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出始终处于低电平状态 | 检查供电电压是否正确连接 |
    | 灵敏度下降 | 更换更高灵敏度型号 |
    | 输出频率不稳定 | 确保周围环境没有强磁场干扰 |

    总结和推荐


    综上所述,Hallogic Hall-Effect Sensors 系列以其卓越的质量、灵活的操作特性和广泛的应用范围脱颖而出。无论是工业自动化还是日常消费电子产品开发,这一系列传感器都将是理想的选择。因此,我们强烈推荐将其纳入您的项目考量之中。

OHS3131U参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 -
负载电压 -
输入电压 -
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

OHS3131U厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OHS3131U数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 固态继电器 TT ELECTRONICS OHS3131U OHS3131U数据手册

OHS3131U封装设计

查看详情并下载
Symbol
Footprint
3D Model
