OPB982T51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns 4.75V 5.25V 导线安装,底座安装 24.64mm*6.35mm*15.63mm
供应商型号: 1139993
供应商: 海外现货
标准整包数: 1

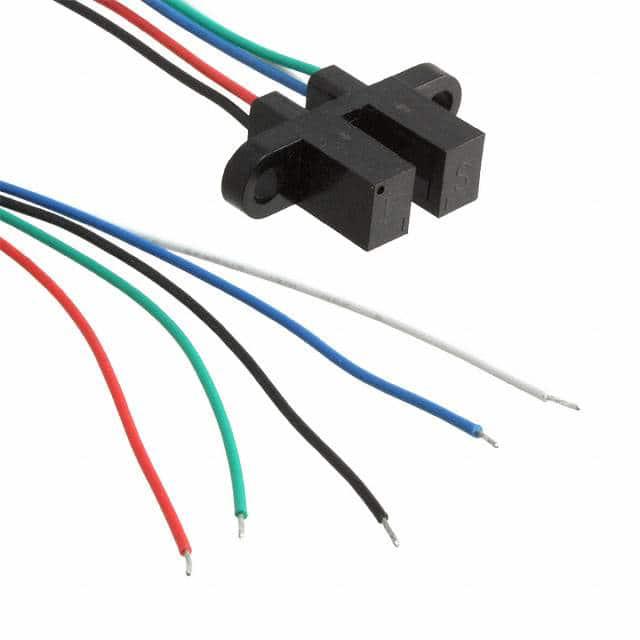

TT ELECTRONICS 光电传感器 OPB982T51Z

OPB982T51Z概述

    光电逻辑滑槽式光开关:Photologic® OPB960/970/980/990 系列

    产品简介


    Photologic® OPB960/970/980/990 系列是 TT Electronics 推出的一系列非接触式光电逻辑滑槽式光开关。这些光开关提供了灵活的设计选择,满足特定应用需求,尤其适用于需要精确传感器输出的应用场合。该系列产品采用标准封装设计,具有 0.125 英寸(3.18 毫米)宽的滑槽,用户可以根据需要指定逻辑状态、驱动电路、光孔宽度、表面处理及安装位置等选项。此外,可选的导线或 PCB 引脚使电气接口更加灵活。
    Photologic® 光学开关主要应用于速度和方向指示、旋转编码器、机械开关替代、限位指示、打印机等设备中的行程控制(如顶行检测、行程终点检测、初始位置检测)、滑动门和汽车尾门等领域。

    技术参数


    以下为关键的技术参数汇总:
    - 存储温度范围: -40°C 至 +85°C
    - 操作温度范围: -40°C 至 +70°C
    - 输入二极管正向电压(VF): 最大 1.70V(IF = 20mA)
    - 输入二极管反向电流(IR): 最大 100µA(VR = 2.0V)
    - 供电电压(VCC): 4.5V 至 16V
    - 供电电流(Icc): 最大 12mA(VCC = 4.5V 至 16V)
    - 低电平输出电压(VOL): 最小 0.4V(缓冲托总极输出,VCC = 4.5V,IOL = 12.8mA,IF = 0mA)
    - 高电平输出电压(VOH): VCC 减去 2.1V(缓冲托总极输出,VCC = 4.5V 至 16V,IOH = 800µA)
    - 高电平输出电流(IOH): 最大 100µA(缓冲开漏极输出,VCC = 4.5V 至 16V,VOH = 30V)
    - 光孔宽度选择: 可选 .010" 或 .050"(毫米对应值分别为 0.25mm 和 1.27mm)

    产品特点和优势


    Photologic® 光开关的独特之处在于其高度定制化能力,用户可以灵活选择多种配置以适应不同的应用需求。产品具有以下优势:
    - 逻辑状态和驱动电路选择:提供多种逻辑和驱动模式,包括缓冲托总极、开漏极、反相托总极、反相开漏极。
    - 多种安装方式:支持通过螺钉固定、导线连接和 PCB 安装,方便集成到各种设备中。
    - 耐光性能:黑色塑料外壳有效减少对可见光和近红外光的敏感度,同时提供保护光孔的功能。
    - 兼容性强:可以直接与 TTL、LSTTL 和 CMOS 接口兼容,易于与其他电子元件配合使用。

    应用案例和使用建议


    Photologic® 光开关广泛应用于需要精准传感器信号的设备中。例如,在打印机中用于检测纸张的位置,包括顶行检测、行程终点检测和初始位置检测。在滑动门和汽车尾门应用中,用于监测门的开关状态。为了确保最佳性能,建议在安装时尽量避免强光干扰,并根据具体需求选择合适的光孔宽度和安装方式。

    兼容性和支持


    Photologic® 光开关与其他主流的电子元件和设备具有良好的兼容性,能够无缝集成到现有的系统中。TT Electronics 提供了完善的售后服务和技术支持,用户可以通过联系当地代表或直接联系 OPTEK 获取更多帮助。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - 问题: 设备在强光环境下运行不稳定。
    - 解决方案: 尽量屏蔽外部光线干扰,或者选择覆盖型光孔设计以增强防护。
    - 问题: 输出信号不稳定。
    - 解决方案: 检查连接线路,确保接地良好;尝试调整供电电压至推荐范围。

    总结和推荐


    Photologic® OPB960/970/980/990 系列光开关凭借其高度灵活性、可靠性和广泛的适用性,在多个行业中展现了强大的竞争力。对于需要高精度和多功能性的应用场合,该系列产品是一个理想的选择。因此,强烈推荐此产品给需要此类传感器解决方案的工程师和制造商。

OPB982T51Z参数

参数
光源 -
感应方式 Through-Beam
最大工作供电电压 5.25V
输出类型 -
波长 890nm
最小工作供电电压 4.75V
感应距离 3.18mm
颜色感应 -
响应时间 70ns
长*宽*高 24.64mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB982T51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB982T51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB982T51Z OPB982T51Z数据手册
