OPB841W55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 880nm Through-Beam 3.18mm 10ms Phototransistor 导线安装,底座安装 23.75mm*12.95mm*10.54mm
供应商型号: N-OPB841W55Z
供应商: 云汉优选
标准整包数: 1

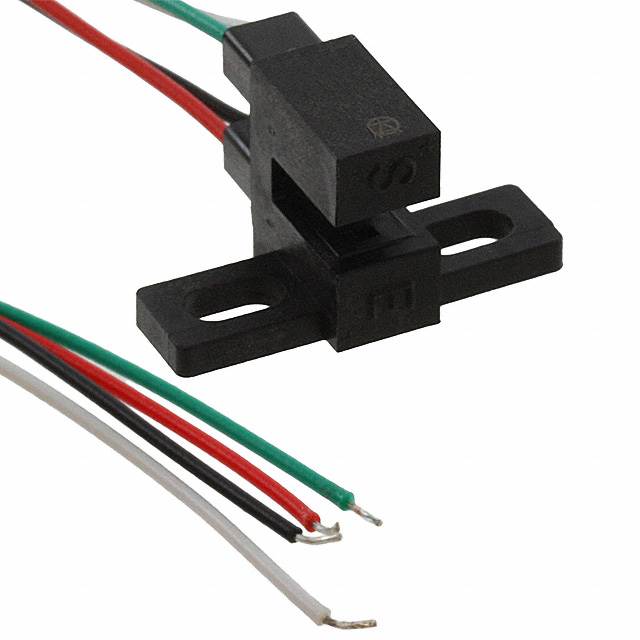

TT ELECTRONICS 光电传感器 OPB841W55Z

OPB841W55Z概述

    Slotted Optical Switch: OPB830 和 OPB840(L 和 W)型号



    产品简介



    Slotted Optical Switch(狭缝光学开关)是一款用于非接触式物体检测的光电元件。OPB830 和 OPB840 系列提供灵活的定制化设计,适用于标准产品线中的多种配置。该系列有两种不同的包装:L 系列采用PCB板安装的引脚间距选择,而W系列则提供24英寸(610毫米)的26AWG导线。


    技术参数



    以下是关于OPB830 和 OPB840系列的技术规格:

    - 输入二极管
    - 正向电压(VF): 最大值1.7V (IF = 20mA)
    - 反向电流(IR): 最大值100µA (VR = 2V)

    - 输出晶体管
    - 集电极-发射极击穿电压(V(BR)CEO): 最小值30V (IC = 1mA)
    - 发射极-集电极击穿电压(V(BR)ECO): 最小值5V (IE = 100µA)
    - 集电极暗电流(ICEO): 最大值100nA (VCE = 10V)

    - 绝对最大额定值
    - 存储和操作温度
    - L系列: -40°C 至 +85°C
    - W系列: -40°C 至 +80°C
    - 引脚焊接温度: 最高260°C (1/16英寸距离,持续5秒)
    - 前向直流电流: 最大值50mA
    - 前向峰值电流(1μs脉冲宽度,300pps): 最大值1A


    产品特点和优势



    OPB830 和 OPB840 系列的特点包括:
    - 狭缝宽度: 0.125英寸(3.18毫米)
    - 电气输出参数选择: 用户可以选择不同的电气参数以满足特定需求
    - 狭缝选择: 用户可以指定不同的狭缝尺寸,适应不同应用场景
    - 外壳材料选择: 透明红外塑料(适用于可能受到污染的应用)或不透明塑料(防止环境光干扰)
    - 侧边安装配置: 方便集成到现有系统中
    - 引脚间距选择 (L系列)
    - 导线长度选择 (W系列): 24英寸(610毫米)


    应用案例和使用建议



    - 非接触式物体检测: 适用于生产线自动化、机械设备安全等领域
    - 装配线自动化: 操作简单,稳定可靠
    - 机器安全: 通过监测是否有物体穿过槽口来保障安全
    - 设备安全性: 作为安全屏障,防止未经授权的访问

    建议根据具体应用场景选择合适的狭缝尺寸和电气参数,确保最佳性能。此外,在安装时注意避免暴露在高温或强电磁场环境中,以免影响性能。


    兼容性和支持



    OPB830 和 OPB840 系列可以与多种电子元件和设备配合使用。供应商提供技术支持,包括详细的数据手册和技术咨询。此外,这些器件符合RoHS要求,环保且易于处理。


    常见问题与解决方案



    - 问题1: 设备在高温环境下性能下降
    - 解决方案: 确保设备工作在推荐的操作温度范围内,避免长时间处于极端温度下
    - 问题2: 输出信号不稳定
    - 解决方案: 检查接线是否正确连接,确认设备周围没有强光源干扰
    - 问题3: 设备安装后无法正常工作
    - 解决方案: 仔细检查安装位置,确保狭缝对齐正确,并验证电路连接无误


    总结和推荐



    总体来看,OPB830 和 OPB840 系列具有广泛的适用范围和高度的灵活性,适用于多种工业应用场合。它们的出色性能和多样化的配置选项使其在市场上具备很强的竞争优势。对于需要非接触式物体检测功能的用户来说,这是一个值得考虑的选择。

    综上所述,强烈推荐使用OPB830 和 OPB840 系列的产品,特别是在对可靠性、灵活性和多样性有较高要求的应用中。

OPB841W55Z参数

参数
感应方式 Through-Beam
光源 -
最大工作供电电压 -
最小工作供电电压 -
响应时间 10ms
波长 880nm
输出类型 Phototransistor
颜色感应 -
感应距离 3.18mm
长*宽*高 23.75mm*12.95mm*10.54mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装,袋装

OPB841W55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB841W55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB841W55Z OPB841W55Z数据手册

OPB841W55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
