OPB971N51

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Open Collector 4.75V 5.25V PCB安装,通孔安装 12.32mm*6.35mm*10.8mm
供应商型号: 828-OPB971N51
供应商: Mouser
标准整包数: 1

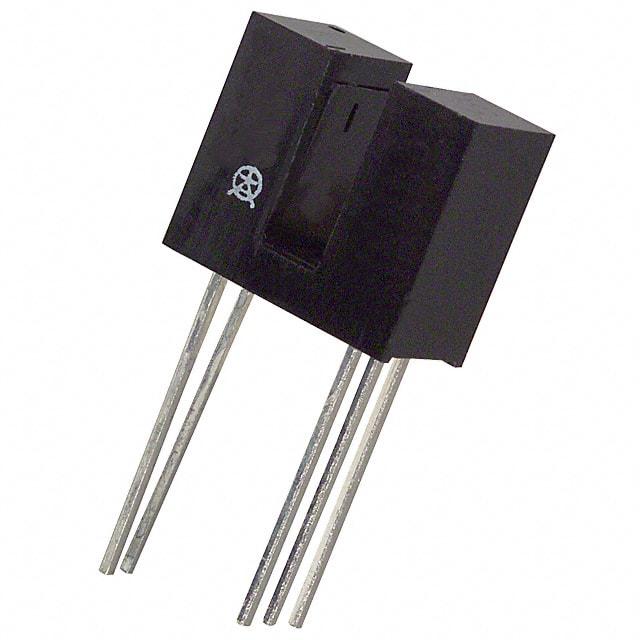

TT ELECTRONICS 光电传感器 OPB971N51

OPB971N51概述

    # OPB960/970/980/990系列非接触式光电开关技术手册

    产品简介


    产品类型及功能
    OPB960/970/980/990系列是非接触式光电开关,采用Photologic®技术设计,提供多种定制选项以满足特定应用需求。这些光电开关主要应用于速度和方向指示、编码器替换、机械限位检测等领域。
    主要功能及应用领域
    - 功能:用于检测物体的存在与否,适用于非接触式操作。
    - 应用领域:
    - 速度和方向检测
    - 旋转编码器
    - 机械开关替换
    - 机械限位指示
    - 打印机中的顶盖检测、行程终点检测和初始位置检测
    - 汽车滑动门和升降门应用

    技术参数


    电气特性
    - 输入二极管:
    - 正向电压(VF):1.70 V(IF = 20 mA, TA = 25°C)
    - 反向电流(IR):100 μA(VR = 2.0 V, TA = 25°C)
    - 耦合:
    - 工作直流供电电压(VCC):4.5 V - 16 V
    - 电源电流(Icc):12 mA(VCC = 4.5V 至 16V)
    - 输出特性:
    - 低电平输出电压(VOL):≤0.4 V(VCC = 4.5V, IOL = 12.8mA, IF = 0 mA)
    - 高电平输出电压(VOH):VCC - 2.1 V(VCC = 4.5V 至 16V, IOH = 800μA, IF = 15 mA)
    - 高电平输出电流(IOH):100 μA(VCC = 4.5V 至 16V, VOH = 30V, IF = 15 mA)
    工作环境
    - 存储温度范围:-40°C 至 +85°C
    - 操作温度范围:-40°C 至 +70°C

    产品特点和优势


    独特功能
    - 可定制性:提供逻辑状态选择、驱动电路类型、光圈宽度、光圈表面和安装位置的选择。
    - 电气接口灵活性:提供导线或PCB引脚连接,适应不同的电气需求。
    - 封装材料:采用不透明塑料,减少外部可见光和近红外光的影响。
    - 防尘保护:带有覆盖光圈的版本提供了额外的灰尘保护。
    市场竞争力
    - 兼容性强:可以直接与TTL、LSTTL和CMOS接口进行连接。
    - 广泛的应用场景:适用于多个工业和消费电子领域的应用。

    应用案例和使用建议


    实际使用场景
    - 在打印机中,可用于检测纸张的开始位置、行程终点和顶盖状态。
    - 在汽车行业中,用于滑动门和升降门的位置检测。
    使用建议
    - 在安装过程中,确保正确的扭矩以避免应力裂纹。
    - 使用合适的清洁剂,避免损坏塑料外壳。

    兼容性和支持


    兼容性
    - 可以直接与多种主流电气接口(如TTL、LSTTL、CMOS)连接,具备良好的兼容性。
    支持服务
    - OPTEK提供定制的电气、电线和电缆服务。
    - 可联系本地代表或OPTEK获取更多信息和技术支持。

    常见问题与解决方案


    常见问题
    - Q: 如何确保传感器在不同环境下正常工作?
    - A: 选择适当的光圈宽度,并注意操作温度范围。
    解决方案
    - Q: 输出信号不稳定怎么办?
    - A: 检查是否正确连接了所有引脚,并确保没有外部光干扰。

    总结和推荐


    综合评估
    OPB960/970/980/990系列光电开关具有广泛的适用性和高度的定制化能力,适用于多种工业和消费电子应用。其可靠的设计和高性能使其在市场上具有较强的竞争力。
    推荐使用
    鉴于其卓越的性能和广泛应用的灵活性,强烈推荐在需要非接触式检测和控制的应用中使用OPB960/970/980/990系列光电开关。

OPB971N51参数

参数
输出类型 Buffer,Open Collector
响应时间 70ns
感应方式 Through-Beam
波长 890nm
最大工作供电电压 5.25V
最小工作供电电压 4.75V
颜色感应 -
光源 -
感应距离 3.18mm
长*宽*高 12.32mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB971N51厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB971N51数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB971N51 OPB971N51数据手册

OPB971N51封装设计

查看详情并下载
Symbol
Footprint
3D Model
