OPB900W55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 9.53mm 70ns Buffer,Totem Pole 4.75V 5.25V 导线安装,底座安装 30.99mm*6.35mm*10.8mm
供应商型号: N-OPB900W55Z
供应商: 云汉优选
标准整包数: 1

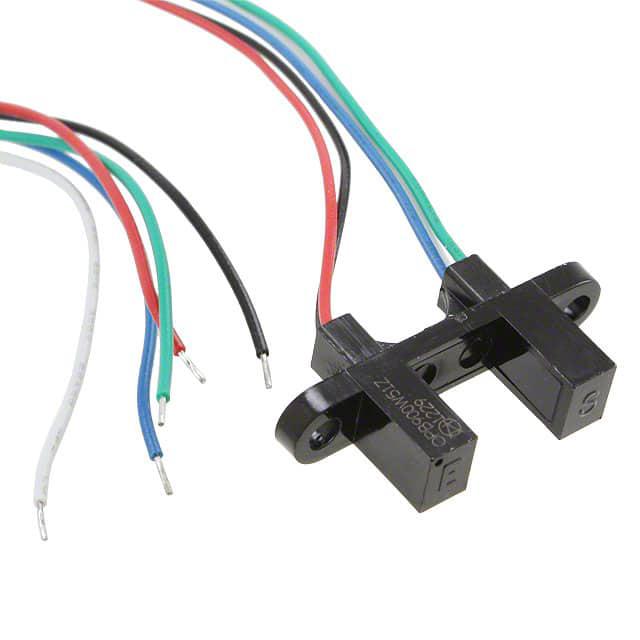

TT ELECTRONICS 光电传感器 OPB900W55Z

OPB900W55Z概述

    Photologic® Slotted Optical Switch “Wide Gap” Series: Comprehensive Overview

    1. 产品简介


    Photologic® Slotted Optical Switch "Wide Gap" 系列,包括OPB900至OPB913系列(L, WZ),是专门为设计工程师提供高度灵活性的集成电路开关。这些开关采用标准的外壳,其中央槽宽为0.375英寸(9.5毫米)。用户可以根据需求选择不同类型的TTL输出极性和壳体材料。电气输出可以指定为TTL托塔极(带缓冲)或TTL开漏输出,且这两种方式均能提供反相输出极性的选项。
    此系列产品适用于多种工业应用,例如替代机械开关、速度指示(转速计)、机械极限指示、边缘检测及物体检测等。

    2. 技术参数


    - 物理规格:
    - 槽宽:0.375英寸(9.5毫米)
    - 安装孔径:0.010英寸(0.25毫米) 或 0.050英寸(1.27毫米)
    - 电气规格:
    - 输入正向电压:1.7伏特(IF=20毫安,TA=25°C)
    - 输出电源电压范围:4.75-5.25伏特
    - 高电平输出电压(标准托塔极输出):2.4伏特(VCC=4.75伏特,IOH=-800微安,TA=25°C)
    - 低电平电流(标准托塔极输出):0.4伏特(VCC=4.75伏特,IOL=12.8毫安)
    - 增益电流阈值:20毫安(VCC=5伏特,TA=25°C)
    - 电源和功耗:
    - 电源电压范围:4.75-10伏特
    - 功率消耗:总设备功率消耗(3秒内)最高可达300毫瓦

    3. 产品特点和优势


    Photologic® Slotted Optical Switch "Wide Gap" 系列产品具有独特的逻辑输出配置、选择透明或红外透射壳体材料、以及选择PC板或26 AWG UL评级电线连接方式的特点。它们的稳定性和高数据速率能力(最高可达250 kbaud)使其成为广泛应用中的理想选择。

    4. 应用案例和使用建议


    这些光学开关被广泛应用于自动化设备、机器人技术和过程控制系统中。使用时,考虑安装位置以确保最佳光遮挡效果,同时选择适当的电源电压和电流限制以保证设备稳定运行。具体应用实例包括替换传统机械开关、测量旋转速度以及作为机械限位传感器。

    5. 兼容性和支持


    这些产品设计用于与各种TTL兼容电路和设备配合使用,易于集成到现有系统中。制造商提供详尽的技术支持文档,并通过其官方网站和客服邮箱为用户提供帮助和支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查电源连接是否正确,确认VCC电压在有效范围内 |
    | 信号不稳定 | 调整设备的位置以优化光遮挡效果,检查外部光源干扰 |
    | 数据传输速率不足 | 确保所有连线均为高质量,并根据应用调整合适的供电条件 |

    7. 总结和推荐


    Photologic® Slotted Optical Switch "Wide Gap" 系列凭借其广泛的适用性和优良性能,在多个行业中展示了其优越的应用价值。对于需要高效准确传感解决方案的设计工程师来说,这一系列产品是一个值得信赖的选择。综合以上因素,我们强烈推荐使用Photologic® Slotted Optical Switch "Wide Gap" 系列产品。

OPB900W55Z参数

参数
最小工作供电电压 4.75V
波长 890nm
最大工作供电电压 5.25V
光源 -
输出类型 Buffer,Totem Pole
感应方式 Through-Beam
响应时间 70ns
感应距离 9.53mm
颜色感应 -
长*宽*高 30.99mm*6.35mm*10.8mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB900W55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB900W55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB900W55Z OPB900W55Z数据手册

OPB900W55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.7382 ¥ 40.2747
60+ $ 4.5217 ¥ 38.4345
150+ $ 4.3962 ¥ 37.3677
200+ $ 4.2228 ¥ 35.8938
库存: 200
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1006.86
